본질적으로, 마이크로파 플라즈마 화학 기상 증착(MPCVD) 시스템은 합성 다이아몬드 및 기타 첨단 탄소 재료를 성장시키도록 설계된 고도로 전문화된 기계입니다. 이 시스템은 마이크로파 에너지를 사용하여 특정 가스로부터 플라즈마를 생성하고, 탄소 원자가 기판에 침전되어 완벽한 결정 구조로 배열되도록 하여 고순도 박막을 원자 단위로 구축합니다.
MPCVD 시스템의 핵심 목적은 단순히 재료를 만드는 것이 아니라 근본적인 수준에서 재료를 엔지니어링하는 것입니다. 기존 방법으로는 생산할 수 없는 다이아몬드와 같은 탁월한 고성능 재료를 만들기 위해 필요한 온도, 압력 및 순도 제어를 제공합니다.
MPCVD 작동 방식: 가스에서 다이아몬드까지
MPCVD 시스템은 가스 상태에서 재료를 정밀하게 조립하는 첨단 원자 건설 챔버처럼 작동합니다.
핵심 원리: 전구체 가스
이 과정은 전구체로 알려진 정확한 가스 혼합물을 고진공 챔버에 도입하는 것으로 시작됩니다. 다이아몬드 성장의 경우, 이는 일반적으로 탄소원(예: 메탄)과 수소의 조합입니다.
마이크로파의 역할
이 가스 혼합물은 강력한 마이크로파로 에너지를 공급받습니다. 이 에너지는 가스 분자에서 전자를 벗겨내어 이온과 라디칼의 반응성이 높은 구름인 플라즈마로 변환시켜 밝게 빛나게 합니다.
원자 단위 증착
이 플라즈마 내에서 탄소 원자는 준비된 기판에 증착됩니다. 800°C를 초과하는 고온을 포함한 세심하게 제어된 조건은 이러한 원자들이 강력하고 안정적인 다이아몬드 결정 격자로 결합되도록 유도합니다.
제어의 중요성
최종 제품의 품질은 전적으로 정밀도에 달려 있습니다. 시스템이 고진공, 안정적인 플라즈마 및 정확한 온도를 유지하는 능력은 결과가 흠 없는 단결정 다이아몬드인지 또는 덜 정렬된 다결정 박막인지를 결정합니다.
MPCVD 공정의 주요 장점
시스템의 복잡성은 특히 우수한 특성을 가진 재료를 생성하는 데 제공하는 독특한 기능으로 정당화됩니다.
비할 데 없는 순도 및 품질
이 공정은 고진공 상태의 밀폐된 금속 반응기에서 진행됩니다. 이 설계는 대기나 챔버 자체로부터의 오염을 최소화하여 민감한 전자 및 광학 응용 분야에 중요한 탁월한 순도의 다이아몬드 박막을 만듭니다.
재료 합성의 다양성
MPCVD는 한 가지 유형의 재료에 국한되지 않습니다. 공정 매개변수를 조정함으로써 작업자는 다음을 포함한 다양한 구조를 만들 수 있습니다.
- 단결정 다이아몬드: 고급 전자 제품 및 보석을 위한 단일의 흠 없는 결정.
- 다결정 다이아몬드: 절삭 공구 및 내마모성 부품의 내구성 코팅에 이상적인 더 작은 결정의 응집체.
- 나노결정 다이아몬드: 매우 작고 부드러우며 마찰이 적은 표면을 형성하는 결정.
- 탄소 나노튜브 및 나노와이어: 차세대 연구를 위한 첨단 재료.
높은 성장 속도
다른 증착 방법에 비해 MPCVD 시스템의 안정적인 플라즈마와 넓은 작동 압력 범위는 더 빠른 성장 속도를 가능하게 하여 실험실에서 성장시킨 보석 및 산업용 다이아몬드 코팅과 같은 재료를 생산하는 데 상업적으로 더 실용적입니다.
절충점 이해
강력하지만 MPCVD 기술은 실제적인 한계가 없는 것은 아닙니다. 이는 까다로운 응용 분야를 위한 전문 도구입니다.
시스템 복잡성 및 비용
이들은 상당한 자본 투자를 나타내는 정교한 고진공 시스템입니다. 더 간단한 제조 장비와 달리 작동 및 유지 보수에 전문적인 교육이 필요합니다.
높은 에너지 소비
안정적이고 고온의 플라즈마를 생성하고 유지하는 것은 에너지를 많이 소모하는 공정입니다. 이는 운영 비용에 기여하며 대규모 생산의 주요 고려 사항입니다.
기판 및 크기 제한
증착은 유한한 챔버 내에서 이루어지며 기판의 표면적에 제한됩니다. 이는 본질적으로 직접 생성하거나 코팅할 수 있는 물체의 전체 크기와 모양을 제한합니다.
MPCVD가 영향을 미치는 곳
다이아몬드를 엔지니어링하는 능력은 여러 첨단 산업 전반에 걸쳐 새로운 가능성을 열었습니다.
첨단 전자 및 반도체
다이아몬드는 탁월한 열 전도체이자 와이드 밴드갭 반도체입니다. MPCVD는 고출력 프로세서용 방열판으로 사용하고 더 높은 주파수와 온도에서 작동할 수 있는 차세대 트랜지스터를 만드는 것을 가능하게 합니다.
고성능 광학
다이아몬드의 극한 경도와 광학적 투명성은 보호 창, 가혹한 환경을 위한 내구성 있는 렌즈 및 고출력 레이저용 부품에 이상적인 재료입니다.
산업 도구 및 웨어러블 부품
절삭 공구, 드릴 비트 또는 기계적 밀봉 장치를 다결정 다이아몬드 층으로 코팅하면 수명과 성능이 크게 향상됩니다.
보석 생산
MPCVD는 채굴된 다이아몬드와 화학적, 물리적으로 동일한 고품질의 실험실에서 성장시킨 다이아몬드를 보석 산업용으로 생산하는 선도적인 방법입니다.
목표에 맞는 올바른 선택하기
이 기술을 효과적으로 적용하려면 기능을 주요 목표에 맞춰야 합니다.
- 산업 제조(예: 절삭 공구, 방열판)에 중점을 둔다면: MPCVD의 내구성 있는 다결정 다이아몬드 박막을 비교적 높은 성장 속도로 증착하는 능력이 핵심 이점입니다.
- 고급 전자 또는 광학에 중점을 둔다면: 시스템의 초고순도 단결정 다이아몬드 박막 성장 정밀도가 가장 중요한 특징입니다.
- 기본 재료 연구에 중점을 둔다면: 다양한 다이아몬드 형태, 탄소 나노튜브 및 나노와이어를 만들 수 있는 다양성은 탐사를 위한 필수 도구입니다.
궁극적으로 MPCVD는 한때 엔지니어링이 불가능하다고 여겨졌던 재료를 만들기 위한 원자 수준의 건설 방법을 제공합니다.
요약 표:
| 측면 | 세부 사항 |
|---|---|
| 주요 목적 | 합성 다이아몬드 및 첨단 탄소 재료를 원자 단위로 성장 |
| 주요 공정 | 마이크로파 에너지를 사용하여 가스로부터 플라즈마를 생성하여 증착 |
| 주요 장점 | 고순도, 재료 유형의 다양성, 빠른 성장 속도 |
| 일반적인 응용 분야 | 전자, 광학, 산업 도구, 보석 생산 |
| 제한 사항 | 높은 비용, 에너지 집약적, 기판 크기 제약 |
KINTEK의 MPCVD 솔루션으로 정밀의 힘을 잠금 해제하십시오
고순도 다이아몬드 박막으로 전자, 광학 또는 산업 응용 분야를 발전시키고 계십니까? KINTEK은 탁월한 R&D 및 사내 제조를 활용하여 첨단 MPCVD 시스템을 포함한 맞춤형 고온 용광로 솔루션을 제공합니다. 당사의 심층적인 맞춤화 전문 지식을 통해 단결정 다이아몬드 성장 또는 다용도 탄소 재료 합성 등 귀하의 고유한 실험 요구 사항을 충족합니다.
지금 문의하여 당사의 MPCVD 시스템이 귀하의 혁신을 어떻게 이끌 수 있는지 논의하십시오!

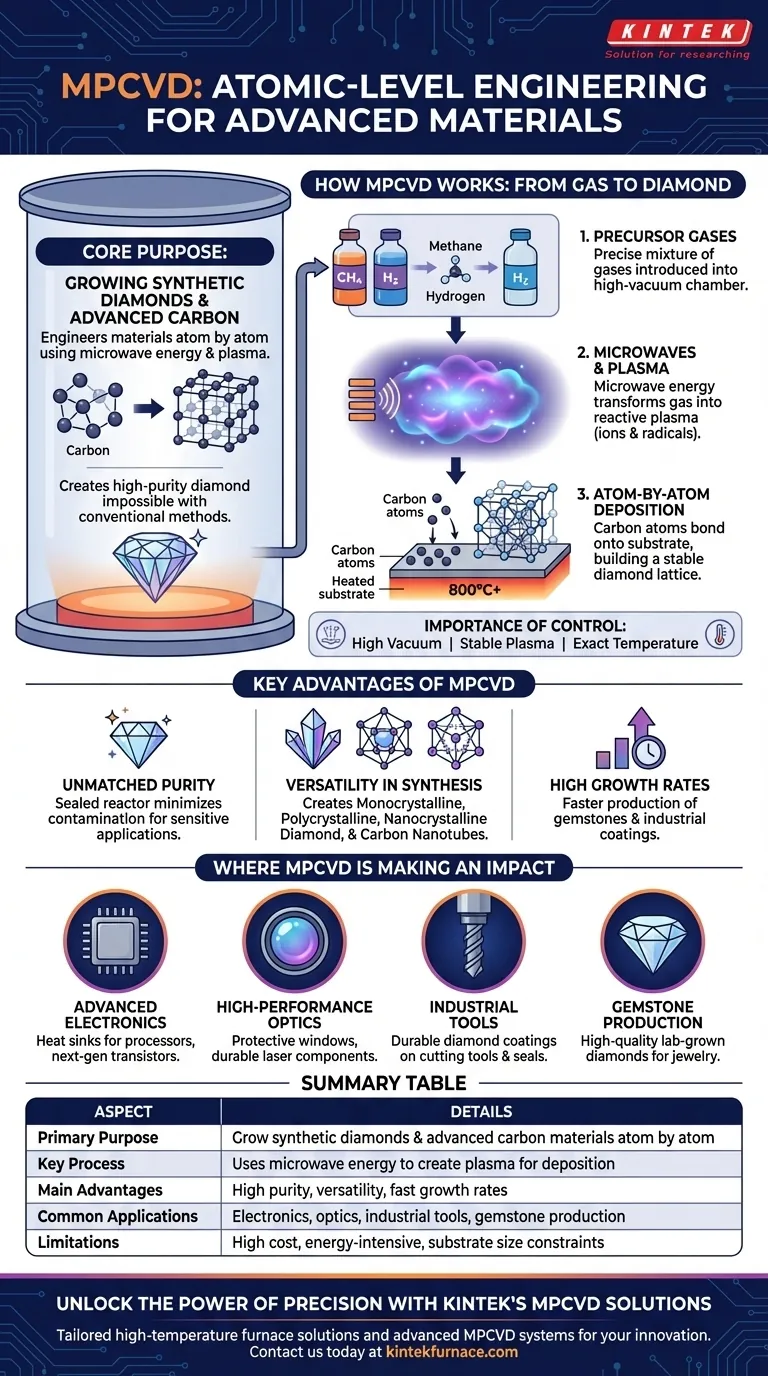

시각적 가이드
