핵심적으로, 저온 플라즈마 강화 화학 기상 증착(PECVD)은 표면에 매우 얇은 막을 증착하기 위한 정교한 공정입니다. 강한 열에 의존하는 기존 방식과 달리 PECVD는 활성화된 기체, 즉 플라즈마를 사용하여 막을 형성하는 데 필요한 화학 반응을 유도합니다. 이러한 중요한 차이점 덕분에 훨씬 낮은 온도에서 고품질 증착이 가능해져 열에 민감한 재료를 제조하는 데 필수적입니다.
PECVD의 근본적인 장점은 플라즈마를 사용하여 화학 전구체를 분해하는 "고된 작업"을 수행한다는 것입니다. 이를 통해 훨씬 낮은 온도에서 증착이 이루어질 수 있어, 기존의 고온 방식으로는 손상될 수 있는 민감한 재료에 다양한 응용 분야를 개척할 수 있습니다.
도전 과제: 전통적인 증착에서의 열
PECVD의 가치를 이해하려면 먼저 그 전신인 재래식 화학 기상 증착(CVD)의 한계를 이해해야 합니다.
재래식 CVD 방식
전통적인 CVD는 베이킹과 유사합니다. 기판(코팅될 표면)이 고온 챔버에 놓이고 전구체 가스가 도입됩니다. 강한 열은 이 가스를 분해하고 기판 표면에서 반응하게 하는 데 필요한 열 에너지를 제공하여 고체 박막을 서서히 형성합니다.
고온의 한계
이러한 열 의존성은 주요 제약입니다. 폴리머, 플라스틱 또는 기존 부품이 있는 복잡한 반도체 장치와 같은 많은 현대 재료는 열 CVD에 필요한 고온을 견딜 수 없습니다. 열로 인해 재료가 녹거나, 변형되거나, 기능적으로 손상될 수 있습니다.
PECVD가 온도 문제를 해결하는 방법
PECVD는 필요한 열 에너지의 대부분을 플라즈마 에너지로 대체하여 이 공정을 혁신합니다.
플라즈마 도입: 핵심 혁신
플라즈마는 종종 물질의 제4 상태라고 불립니다. 이는 무선 주파수(RF) 또는 마이크로파 장에 의해 에너지가 공급되어 원자가 이온, 전자 및 자유 라디칼의 고도로 반응성인 수프로 분해될 정도로 에너지가 공급된 가스입니다.
PECVD는 재료를 서서히 가열하는 대신 이 활성화된 플라즈마를 사용하여 즉시 활성화합니다. 플라즈마 내부의 에너지 전자는 안정된 전구체 가스 분자와 충돌하여 반응성 파편으로 부숴버립니다.
플라즈마 활성화 메커니즘
새롭게 생성된 이러한 반응성 종은 화학적으로 불안정하며 결합하려는 경향이 강합니다. 이들은 훨씬 낮은 온도(일반적으로 200–400°C)로 유지되는 기판 표면에 쉽게 증착되어 원하는 박막을 형성합니다.
플라즈마는 반응에 필요한 활성화 에너지를 제공하며, 기판의 열이 아닙니다. 이것이 "저온" 증착을 가능하게 하는 핵심 원리입니다.
트레이드오프 이해
강력하지만 PECVD는 보편적인 해결책이 아닙니다. 자체적인 기술적 고려 사항을 수반합니다.
필름 품질 및 순도
에너지 플라즈마 폭격은 때때로 다른 원소(예: 전구체 가스의 수소)를 필름에 통합하거나 내부 응력을 유발할 수 있습니다. 플라즈마 전력, 가스 화학 및 압력을 제어하는 것은 원하는 밀도, 순도 및 기계적 특성을 가진 필름을 얻는 데 중요합니다.
장비 및 공정 복잡성
PECVD 시스템은 열 CVD 노보다 본질적으로 더 복잡합니다. RF 발생기, 진공 펌프 및 복잡한 가스 공급 시스템을 포함하여 플라즈마 생성 및 containment를 위한 정교한 하드웨어가 필요합니다.
최적화의 필요성
특정 필름 특성을 달성하는 것은 사소한 일이 아닙니다. 가스 유량, 압력, 플라즈마 전력, 주파수 및 기판 온도를 포함한 수많은 변수의 신중한 최적화가 필요합니다. 이 과정은 더 간단한 열 공정을 조정하는 것보다 더 복잡할 수 있습니다.
주요 응용 분야 및 영향
PECVD가 민감한 재료를 코팅할 수 있는 능력은 여러 첨단 산업에서 핵심 기술이 되었습니다.
현대 전자 제품
민감한 트랜지스터가 이미 제조된 후 마이크로칩에 중요한 절연 및 패시베이션 층(예: 이산화규소 및 질화규소)을 증착하는 데 사용됩니다.
태양광 발전
태양 전지 제조에서 PECVD는 반사 방지 코팅 및 표면 패시베이션 층을 적용하는 데 사용되며, 이는 전지의 효율성을 직접적으로 증가시킵니다.
첨단 재료
이 기술은 새로운 2D 재료의 촉매 없는 성장을 가능하게 하여 생산을 단순화하고 차세대 장치의 잠재적인 오염원을 줄입니다.
목표에 맞는 올바른 선택
증착 기술 선택은 기판 재료 및 원하는 필름 특성에 전적으로 달려 있습니다.
- 견고한 고온 기판에 비용 효율적인 증착이 주요 초점인 경우: 전통적인 열 CVD가 더 간단하고 경제적인 솔루션일 수 있습니다.
- 폴리머 또는 사전 제작된 전자 제품과 같은 온도에 민감한 재료 코팅이 주요 초점인 경우: 저온 PECVD는 기판 손상을 방지하기 위한 필수적이고 종종 유일하게 실현 가능한 선택입니다.
- 가능한 최고의 필름 순도 및 결정 품질 달성이 주요 초점인 경우: 플라즈마가 불순물이나 응력을 유발할 수 있으므로 PECVD를 원자층 증착(ALD)과 같은 다른 방법과 비교하여 고려해야 합니다.
궁극적으로 PECVD를 마스터하는 것은 반응 에너지를 열로부터 분리하는 고유한 능력을 활용하여 그렇지 않으면 제조할 수 없는 고급 재료를 생성하는 것입니다.
요약표:
| 특징 | 설명 |
|---|---|
| 공정 | 플라즈마를 사용하여 저온(200–400°C)에서 박막 증착을 위한 화학 반응을 유도합니다. |
| 주요 장점 | 기존의 고온 방식과는 달리 열에 민감한 재료에 손상 없이 증착을 가능하게 합니다. |
| 일반적인 응용 분야 | 전자 제품(절연층), 태양광 발전(반사 방지 코팅), 첨단 재료(2D 성장). |
| 트레이드오프 | 필름 응력 또는 불순물을 유발할 수 있으며, 플라즈마 전력, 가스 화학 및 압력의 최적화가 필요합니다. |
첨단 박막 증착으로 연구실의 역량을 강화할 준비가 되셨나요? KINTEK은 탁월한 R&D 및 자체 제조를 바탕으로 CVD/PECVD 시스템을 포함한 고온로 솔루션을 전문으로 합니다. 당사의 심층적인 맞춤형 솔루션은 전자 제품, 태양광 발전 또는 첨단 재료에서 민감한 재료를 다루는지 여부에 관계없이 귀하의 고유한 실험 요구 사항을 충족하도록 보장합니다. 지금 바로 문의하십시오 당사의 맞춤형 PECVD 솔루션이 귀하의 혁신을 어떻게 추진할 수 있는지 논의하십시오!

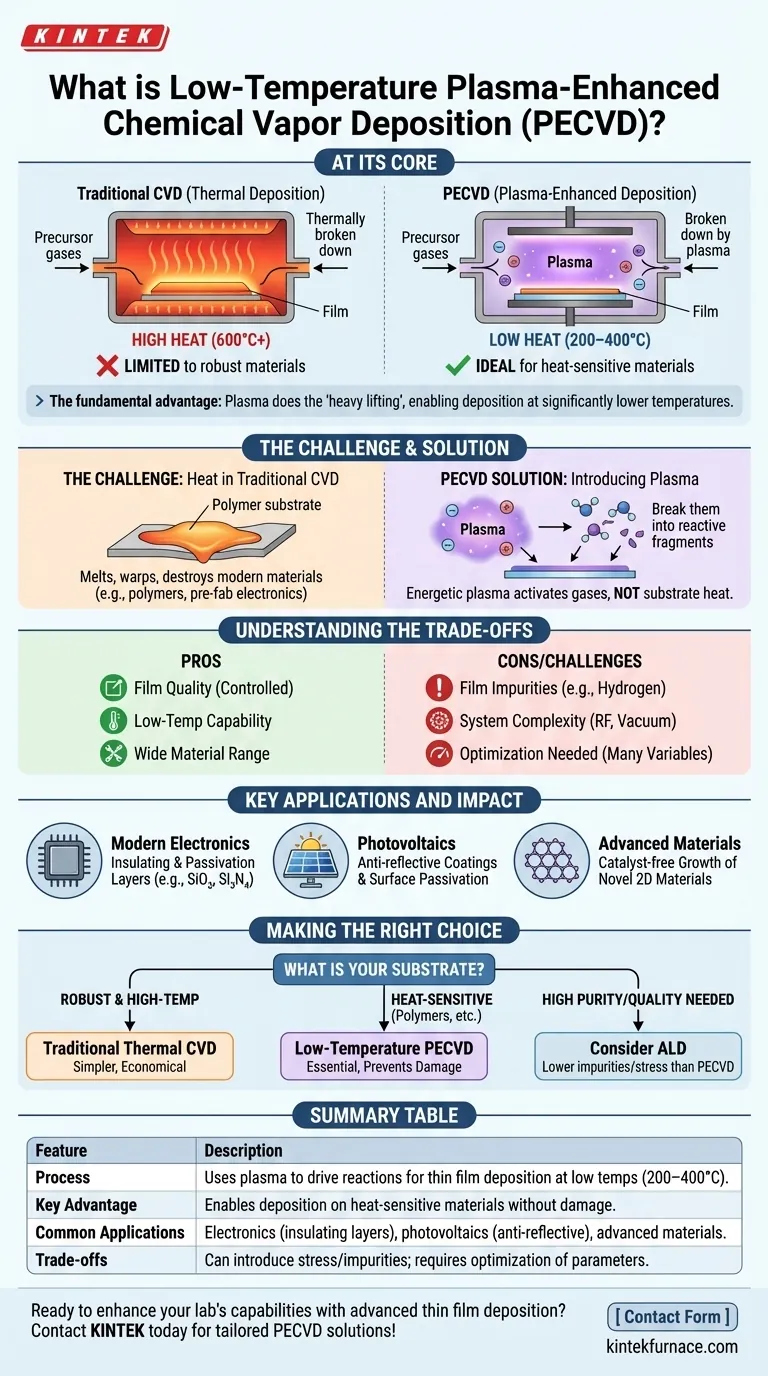

시각적 가이드
