핵심적으로, 실험실용 튜브로는 매우 균일하고 안정적인 온도 환경을 조성하도록 설계된 고정밀 가열 장치입니다. 이는 가열 요소가 중심 작업 튜브를 둘러싸고 있는 원통형 챔버로 구성되며, 이 작업 튜브 안에는 재료 합성부터 열 분석에 이르는 응용 분야를 위해 처리 중인 샘플이 들어 있습니다.
튜브로의 설계는 임의적이지 않습니다. 원통형 모양부터 재료 구성에 이르기까지 모든 요소는 단 하나의 주요 목표, 즉 제어된 분위기에서 샘플에 정밀하고 고도로 균일한 열을 공급하도록 최적화되어 있습니다.
핵심 원리: 설계를 통한 균일성
튜브로의 효율성은 목적에 맞게 제작된 단순한 기하학적 구조에서 비롯됩니다. 종종 열이 방향성을 띠는 박스형로 또는 열판과 달리, 튜브로는 샘플을 일관된 열 환경으로 감쌉니다.
중앙 작업 튜브
샘플은 가열 요소와 직접 접촉하지 않습니다. 대신, 석영, 알루미나 또는 뮤라이트와 같은 재료로 만들어진 분리되고 종종 분리 가능한 작업 튜브(work tube) 내부에 놓입니다. 이 튜브는 공정 챔버 역할을 합니다.
튜브 재료의 선택은 로의 최대 작동 온도와 화학적 호환성을 결정하므로 매우 중요합니다.
주변 가열 요소
가열 요소는 일반적으로 고저항 와이어 또는 탄화규소로 만들어지며, 작업 튜브를 완전히 둘러싸도록 배치됩니다.
이러한 360도 가열은 로의 뛰어난 열 균일성의 핵심입니다. 열은 모든 방향에서 안쪽으로 복사되어 민감한 실험을 망칠 수 있는 온도 구배를 최소화합니다.
첨단 단열재
가열 요소 주변에는 고성능 세라믹 섬유 단열재가 두껍게 둘러싸여 있습니다. 이는 두 가지 기능을 수행합니다. 열 손실을 최소화하여 온도 안정성과 에너지 효율성을 보장하고, 안전한 작동을 위해 로의 외부 케이스를 만져도 시원하게 유지합니다.
주요 설계 변형 및 그 목적
모든 튜브로가 동일한 핵심 원리를 공유하지만, 물리적 설계는 다양한 실험실 작업 흐름 및 응용 분야에 맞게 조정됩니다.
고체 튜브로 (Solid Tube Furnaces)
이것은 가장 일반적이고 간단한 설계입니다. 로는 작업 튜브가 밀려 들어가는 단일의 고체 원통형입니다. 견고하고 간단하며, 샘플을 한쪽 끝에서 쉽게 넣고 뺄 수 있는 대부분의 표준 열처리 공정에 이상적입니다.
분할형 튜브로 (Split Tube Furnaces)
이름에서 알 수 있듯이, 분할형 튜브로는 경첩으로 연결된 두 개의 반쪽으로 제작됩니다. 이를 통해 챔버를 완전히 열어 작업 튜브에 직접 접근할 수 있습니다.
이 설계는 프로브와 같은 고정 연결부가 있는 샘플을 다루거나, 제자리에 밀어 넣을 수 없는 복잡한 밀봉 튜브 장치를 사용할 때 필수적입니다.
수직 대 수평 방향
튜브로는 수평 또는 수직 방향으로 사용할 수 있습니다. 수평이 가장 일반적이지만, 수직 작동은 결정 성장(브리지먼 방법) 또는 반응을 시작하기 위해 샘플을 뜨거운 영역으로 떨어뜨려야 하는 특정 응용 분야에 매우 중요합니다.
절충점 이해하기
튜브로는 강력하지만, 그 설계에는 모든 응용 분야를 위해 고려해야 하는 특정 한계가 수반됩니다.
정밀도 대 샘플 부피
튜브로의 특징인 원통형 챔버는 샘플의 물리적 크기와 부피를 본질적으로 제한합니다. 이것이 근본적인 상충 관계입니다. 벌크 가공 용량을 희생하고 뛰어난 온도 제어를 얻습니다.
재료 및 온도 한계
로의 최대 온도는 가열 요소와 작업 튜브 재료에 의해 제한됩니다. 예를 들어, 석영 튜브는 순도와 가시성 측면에서 우수하지만 일반적으로 ~1200°C를 초과할 수 없습니다. 더 높은 온도에는 알루미나와 같은 견고한 세라믹 튜브가 필요합니다.
분위기 제어의 복잡성 증가
많은 공정에는 특정 분위기(예: 진공, 아르곤과 같은 불활성 기체 또는 반응성 기체)가 필요합니다. 튜브로는 이를 위해 이상적이지만, 진공 플랜지, 씰 및 가스 흐름 시스템을 추가해야 하므로 복잡성과 누출 가능성이 증가합니다.
응용 분야에 맞는 올바른 선택
정확한 로 설계를 선택하는 것은 안정적이고 반복 가능한 결과를 얻는 데 매우 중요합니다.
- 주요 초점이 일반 열처리 또는 합성인 경우: 표준 단일 구역 고체 튜브로가 가장 비용 효율적이고 안정적인 선택입니다.
- 주요 초점이 복잡한 설정 또는 현장 측정인 경우: 샘플 챔버에 쉽게 접근할 수 있도록 분할형 튜브로가 필수적입니다.
- 주요 초점이 최고 수준의 온도 균일성인 경우: 튜브 길이 방향의 온도 프로필을 평탄화하기 위해 여러 개의 독립적인 가열 구역을 사용하는 다중 구역 로를 찾아보십시오.
- 주요 초점이 고온 공정(>1200°C)인 경우: 적절한 고온 요소와 알루미나 세라믹 작업 튜브가 있는 로를 선택해야 합니다.
이러한 설계 원리를 이해하면 장비를 단순히 작동하는 것을 넘어 진정한 열처리 목표를 마스터할 수 있습니다.
요약표:
| 특징 | 설명 | 이점 |
|---|---|---|
| 원통형 챔버 | 가열 요소로 둘러싸인 중앙 작업 튜브 | 균일한 360도 열 분배 보장 |
| 작업 튜브 재료 | 석영, 알루미나 또는 뮤라이트 | 온도 한계 및 화학적 호환성 결정 |
| 가열 요소 | 튜브를 둘러싼 고저항 와이어 또는 탄화규소 | 정밀한 온도 제어 및 안정성 제공 |
| 단열재 | 세라믹 섬유층 | 열 손실 최소화 및 안전한 작동 보장 |
| 설계 변형 | 고체형, 분할형, 수평/수직 방향 | 다양한 실험실 작업 흐름 및 샘플 설정에 적응 |
| 응용 분야 | 재료 합성, 열 분석, 결정 성장 | 제어된 분위기에서 다양한 고온 공정 지원 |
맞춤형 튜브로로 실험실 역량을 향상시킬 준비가 되셨습니까? KINTEK은 뛰어난 R&D 및 사내 제조 역량을 활용하여 고객의 고유한 요구 사항에 맞는 고급 고온 로 솔루션을 제공합니다. 당사 제품 라인에는 튜브로, 머플로, 회전식 로, 진공 및 분위기 로, CVD/PECVD 시스템이 포함되며, 모두 강력한 심층 맞춤화 기능으로 뒷받침됩니다. 재료 과학, 화학 또는 연구 분야에 관계없이, 당사는 신뢰할 수 있고 효율적인 장비를 통해 정밀한 열처리 목표를 달성하도록 지원할 수 있습니다. 지금 문의하여 귀하의 실험 목표를 어떻게 지원할 수 있을지 논의해 보십시오!

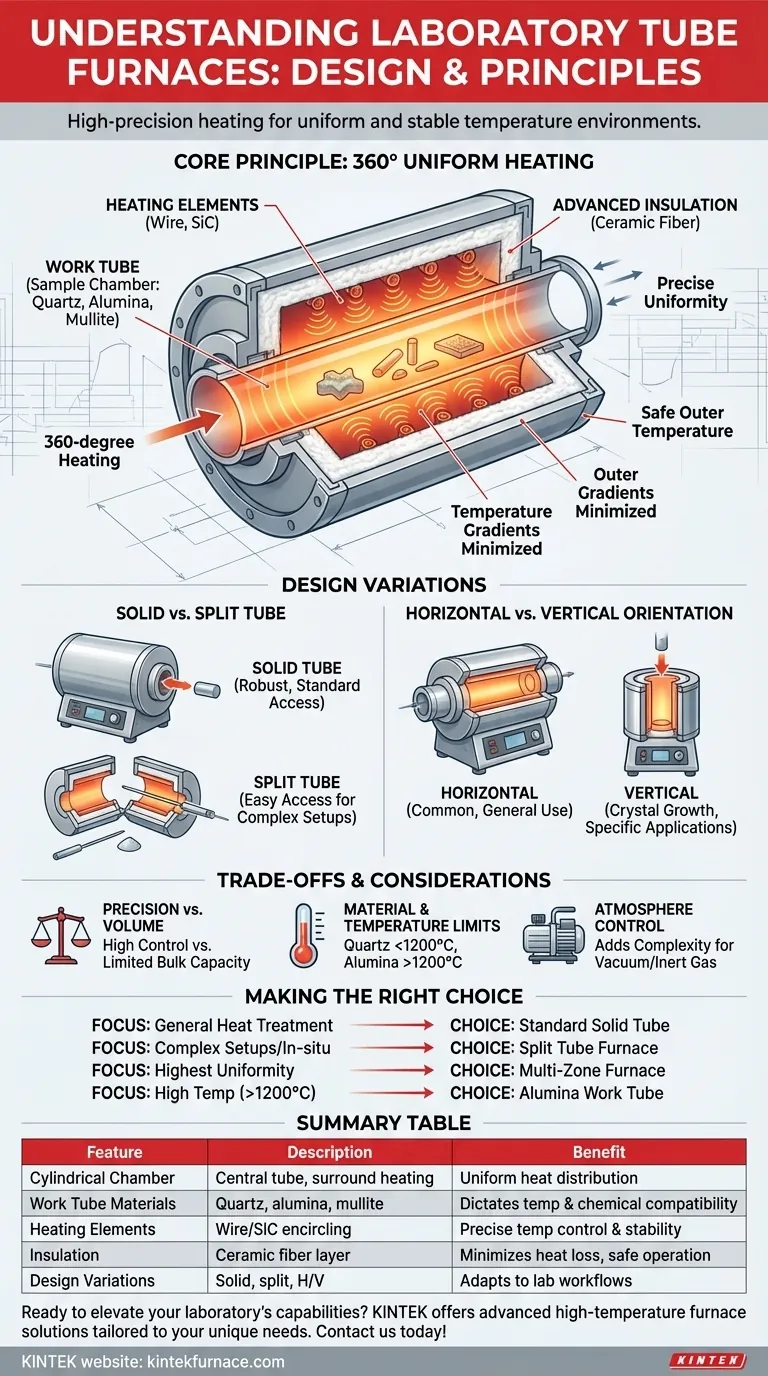

시각적 가이드
