3단계 산화환원 작동을 위한 성공적인 반응기 시스템은 세 가지 필수적인 하드웨어 특성에 달려 있습니다. 즉, 빠른 다중 가스 전환, 극한의 열 민첩성, 부식에 대한 구조적 내구성입니다. 시스템은 공정 효율성을 유지하기 위해 메탄, 증기 및 불활성 가스 간의 전환을 원활하게 관리하면서 압력 안정성을 잃지 않고 900°C에서 550°C로 떨어지는 것과 같은 공격적인 온도 변화를 관리해야 합니다.
3단계 화학 루핑의 핵심 과제는 화학뿐만 아니라 사이클의 물리적 스트레스입니다. 성공은 빠른 열 구배와 부식성 환경을 견딜 수 있으면서도 정밀한 유량 제어를 통해 공정 가스의 엄격한 분리를 유지할 수 있는 하드웨어에 달려 있습니다.
정밀 가스 공급 및 전환
빠른 전환 메커니즘
하드웨어에는 빠른 전환을 위한 가스 매니폴드 및 밸브 시스템이 통합되어 있어야 합니다.
이 공정은 메탄, 증기 및 불활성 운반 가스를 사용하는 세 가지 별도의 단계를 포함하므로 공정 효율성을 유지하려면 이러한 입력 간의 전환이 즉각적이어야 합니다.
유량 안정성 유지
입력 가스의 빠른 변화에도 불구하고 반응기 설계는 안정적인 압력 및 유량을 보장해야 합니다.
가스 전환 중 압력 변동은 반응 속도를 방해하거나 역류를 유발할 수 있으므로 전환 단계 중에 정상 상태 유량 환경을 유지하는 것이 중요합니다.
열 역학 및 안정성
극한의 온도 변화 처리
반응기 하드웨어는 상당하고 빈번한 온도 사이클링을 수용하도록 설계되어야 합니다.
일반적인 사이클은 900°C의 메탄 환원에서 550°C의 증기 산화로의 전환이 필요할 수 있습니다. 가열 및 냉각 요소는 지연 없이 이러한 전환을 효율적으로 달성할 수 있을 만큼 반응성이 있어야 합니다.
온도 제어 안정성
온도 도달뿐만 아니라 시스템은 이러한 특정 열 고원을 유지하기 위해 우수한 제어 안정성이 필요합니다.
환원 또는 산화 단계 중 온도 드리프트는 불완전한 반응 또는 원치 않는 부산물을 초래할 수 있으므로 고정밀 온도 제어기 및 센서가 필요합니다.
재료 내구성 및 내성
부식성 분위기에 대한 내성
반응기의 내부 구성 요소는 부식성 분위기를 견딜 수 있는 재료로 제작되어야 합니다.
고온에서 증기, 메탄 및 산소 운반체의 상호 작용은 표준 반응기 재료를 빠르게 저하시킬 수 있는 공격적인 환경을 조성합니다.
사이클링 하에서의 구조적 무결성
하드웨어 설계는 열 충격의 물리적 스트레스를 고려해야 합니다.
900°C와 550°C 사이를 반복적으로 사이클링하면 팽창과 수축이 발생하여 기계적 피로를 유발할 수 있습니다. 반응기 용기 및 씰은 이러한 지속적인 물리적 스트레스 하에서 무결성을 유지할 만큼 견고해야 합니다.
절충점 이해
열 속도 대 재료 수명
빠른 온도 변화는 공정 효율성에 필요하지만 하드웨어에 최대의 스트레스를 줍니다. 열 피로로 인해 더 빠른 열 전환을 추진하면 가열 요소 및 반응기 벽의 작동 수명이 단축되는 경우가 많습니다.
복잡성 대 신뢰성
빠른 가스 전환 및 정밀 온도 변조 시스템을 구현하면 반응기의 기계적 복잡성이 증가합니다. 이는 잠재적인 고장 지점을 더 많이 발생시켜 누출이나 센서 드리프트를 방지하기 위해 엄격한 유지 관리 일정이 필요합니다.
목표에 맞는 올바른 선택
올바른 반응기 시스템을 선택하거나 설계하려면 하드웨어 기능을 특정 연구 또는 생산 우선 순위에 맞추십시오.
- 주요 초점이 공정 효율성인 경우: 900°C 및 550°C 설정점 간의 데드 타임을 최소화하기 위해 슬루율이 가장 높은 가열 요소 및 컨트롤러를 우선적으로 선택하십시오.
- 주요 초점이 시스템 수명인 경우: 열화 없이 수천 번의 열 사이클을 견딜 수 있는 고급 부식 방지 합금 및 견고한 씰 선택을 우선적으로 고려하십시오.
산화환원 사이클링의 변동성을 제어되고 반복 가능한 이점으로 바꾸는 하드웨어를 선택하십시오.
요약표:
| 주요 하드웨어 요구 사항 | 기술 세부 정보 | 공정에 미치는 영향 |
|---|---|---|
| 가스 공급 시스템 | 고속 전환 매니폴드 및 밸브 | 역류 방지; 즉각적인 가스 전환 보장 |
| 열 민첩성 | 고정밀 온도 컨트롤러 | 안정성 지연 없이 900°C ~ 550°C 사이클 관리 |
| 재료 내구성 | 부식 방지 합금 및 씰 | 공격적인 증기/메탄/산소 환경 견딤 |
| 구조적 무결성 | 열 충격 방지 용기 설계 | 반복적인 팽창 사이클 중 기계적 피로 방지 |
KINTEK으로 화학 루핑 연구 최적화
복잡한 산화환원 단계를 전환하려면 정밀도나 내구성을 타협하지 않는 하드웨어가 필요합니다. 전문가 R&D 및 제조를 기반으로 하는 KINTEK은 고성능 머플, 튜브, 로터리, 진공 및 CVD 시스템을 제공합니다. 이 모든 시스템은 특정 화학 루핑 응용 분야의 엄격한 열 및 부식 요구 사항을 충족하도록 완전히 맞춤화할 수 있습니다.
더욱 복원력 있는 실험실을 구축할 준비가 되셨나요? 맞춤형 퍼니스 요구 사항을 논의하려면 지금 바로 전문가에게 문의하십시오.

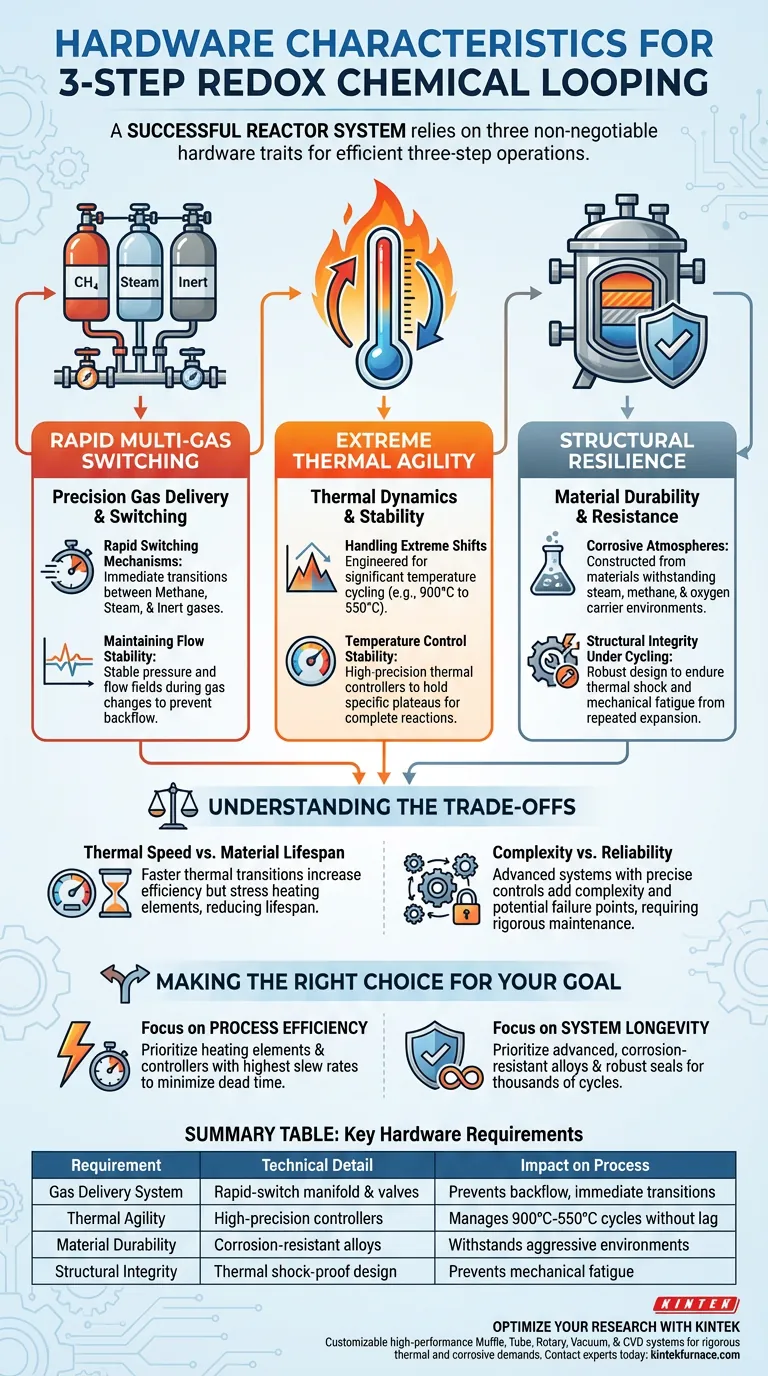

시각적 가이드
참고문헌
- Stefano Scognamiglio, Gianluca Landi. Tunable H <sub>2</sub> /Syngas Production by Chemical Looping Reforming of Methane over La <sub>0.6</sub> Sr <sub>0.4</sub> <i>M</i> <sub>x</sub> <i>M’</i> <sub>1‐x</sub> ( <i>M</i> , <i>M’</i> = Fe, Mn, Co)O <sub>3</sub> Perovskites. DOI: 10.1002/cctc.202500554
