핵심적으로, 플라즈마 강화 화학 기상 증착(PECVD) 가스 공급 시스템은 박막 증착과 반응 챔버 청소 모두에 필수적인 제어된 가스 혼합물을 제공합니다. 일반적인 가스에는 실란(SiH4)과 같은 전구체, 암모니아(NH3) 및 아산화질소(N2O)와 같은 반응물, 아르곤(Ar) 및 질소(N2)와 같은 불활성 운반 가스, 그리고 산소(O2)와 혼합된 사불화탄소(CF4)와 같은 세척제가 포함됩니다.
PECVD 가스 공급의 기능은 단순히 화학 물질을 주입하는 것이 아니라, 고품질 박막을 생성하기 위한 근본적인 구성 요소이자 유지 보수 도구 역할을 하는 전구체, 반응물 및 에칭제와 같은 다양한 범주의 가스를 정밀하게 측정하고 혼합하는 것입니다.
PECVD 가스의 기능적 역할
가스 공급을 진정으로 이해하려면 기능을 중심으로 생각해야 합니다. 각 가스는 증착 또는 청소 공정에서 고유한 목적을 수행하며, 거의 항상 조합하여 사용됩니다.
전구체 가스: 박막의 구성 요소
전구체 가스는 기판에 증착하려는 원자의 주요 공급원입니다. 이 가스는 플라즈마에서 쉽게 분해되도록 선택됩니다.
가장 일반적인 전구체는 실란(SiH4)이며, 이는 이산화규소 및 질화규소와 같은 규소 기반 박막을 증착하기 위한 규소(Si)의 공급원입니다. 안전 및 공정 제어를 위해 종종 아르곤과 같은 운반 가스에 희석되어 공급되며, 예를 들어 5% SiH4/아르곤 혼합물이 있습니다.
반응물 가스: 화학 활성제
반응물 가스는 전구체와 함께 도입되어 박막에 필요한 최종 화학 화합물을 생성합니다. 이들은 플라즈마 환경에서 해리된 전구체와 반응합니다.
일반적인 반응물은 다음과 같습니다:
- 이산화규소(SiO₂) 박막을 위한 산소를 제공하는 아산화질소(N2O) 또는 산소(O2).
- 질화규소(Si₃N₄) 박막을 위한 질소를 제공하는 암모니아(NH3).
운반 및 희석 가스: 공정 안정화제
불활성 가스는 중요한 보조 역할을 합니다. 이들은 최종 박막의 일부가 되지는 않지만 공정을 제어하는 데 필수적입니다.
두 가지 주요 기능은 희석과 플라즈마 안정성입니다. 아르곤(Ar) 및 질소(N2)와 같은 가스는 SiH4와 같이 위험하거나 반응성이 높은 전구체를 희석하는 데 사용됩니다. 이는 공정을 더 안전하게 만들고 반응 속도를 더 미세하게 제어할 수 있게 합니다. 이 가스들은 또한 챔버 내에서 안정적이고 균일한 플라즈마를 유지하는 데 도움을 줍니다.
에칭 가스: 유지 보수 요원
시간이 지남에 따라 원하는 박막 재료는 기판뿐만 아니라 PECVD 챔버의 내부 벽에도 코팅됩니다. 오염을 방지하고 공정 반복성을 보장하려면 이러한 축적물을 제거해야 합니다.
사불화탄소(CF4) 및 산소(O2)와 같은 가스의 전용 혼합물은 제자리 플라즈마 청소에 사용됩니다. 이 가스 혼합물은 원치 않는 증착물을 에칭하여 챔버를 다음 작업에 효과적으로 재설정하는 반응성 플라즈마를 형성합니다.
장단점 이해
가스 공급 시스템의 선택 및 구성은 성능, 안전 및 비용 사이의 중요한 절충을 포함합니다.
공정 유연성 대 시스템 복잡성
다양한 전구체, 반응물 및 에칭제를 처리하도록 설계된 시스템은 엄청난 공정 유연성을 제공합니다. 그러나 각 추가 가스 라인은 자체 질량 유량 제어기, 밸브 및 배관을 통해 상당한 복잡성, 비용 및 잠재적인 고장 지점을 추가합니다.
가스 순도 대 재료 비용
고순도 가스는 고품질의 결함 없는 전자 및 광학 박막을 생성하는 데 필수적입니다. 그러나 순도를 99.99%에서 99.9999%로 높이면 비용이 기하급수적으로 증가할 수 있습니다. 낮은 순도의 가스를 사용하면 더 저렴하지만, 박막 성능을 저하시키는 오염 물질을 유입할 위험이 있습니다.
안전 프로토콜 대 운영 단순성
많은 필수 PECVD 가스는 위험합니다. 실란(SiH4)은 자발적으로 공기 중에서 발화하는 자발성 물질이며, 암모니아(NH3)는 독성이 있고 부식성입니다. 이러한 가스를 취급하려면 정교한 안전 연동 장치, 가스 감지 시스템 및 비상 프로토콜이 필요하며, 아르곤과 같은 불활성 가스만 사용하는 것보다 상당한 오버헤드가 추가됩니다.
목표에 맞는 올바른 선택
가스 선택은 전적으로 증착하려는 재료와 실행해야 하는 공정에 따라 결정됩니다.
- 이산화규소(SiO₂) 증착이 주된 목표라면: 실란(SiH4)과 같은 규소 전구체와 아산화질소(N2O)와 같은 산소 공급원이 필요합니다.
- 질화규소(SiNₓ) 증착이 주된 목표라면: 규소 전구체(SiH4)와 질소 공급원(일반적으로 암모니아(NH3))이 필요합니다.
- 공정 제어 및 안정성이 주된 목표라면: 반응물 농도를 관리하고 플라즈마를 유지하기 위해 아르곤(Ar) 또는 질소(N2)와 같은 불활성 운반 가스를 사용합니다.
- 챔버 유지가 주된 목표라면: 사불화탄소(CF4)와 산소(O2) 혼합물과 같은 에칭 가스를 위한 전용 라인이 필요합니다.
이러한 고유한 가스 범주를 이해함으로써 원하는 박막 특성을 PECVD 시스템에 대한 특정하고 제어 가능한 가스 레시피로 효과적으로 변환할 수 있습니다.
요약 표:
| 가스 유형 | 일반적인 예시 | 주요 기능 |
|---|---|---|
| 전구체 | 실란 (SiH4) | 박막 증착용 원자 공급 (예: 규소) |
| 반응물 | 암모니아 (NH3), 아산화질소 (N2O) | 박막 형성을 위한 화학 반응 활성화 (예: 질화규소) |
| 운반/희석 | 아르곤 (Ar), 질소 (N2) | 플라즈마 안정화 및 반응성 가스 희석 |
| 에칭제 | CF4 및 O2 혼합물 | 원치 않는 증착물 제거를 통한 챔버 청소 |
맞춤형 가스 솔루션으로 PECVD 공정을 개선할 준비가 되셨나요? KINTEK은 탁월한 R&D와 자체 제조 역량을 활용하여 CVD/PECVD 시스템을 포함한 첨단 고온로 솔루션을 제공합니다. 당사의 심층적인 맞춤화 기능은 반도체 장치, 광학 코팅 또는 기타 박막 응용 분야에서 작업하든 관계없이 귀사의 고유한 실험 요구 사항에 정확히 부합하도록 보장합니다. 지금 문의하세요 당사의 전문 지식이 귀사 연구실의 효율성과 박막 품질을 어떻게 최적화할 수 있는지 논의해 보세요!

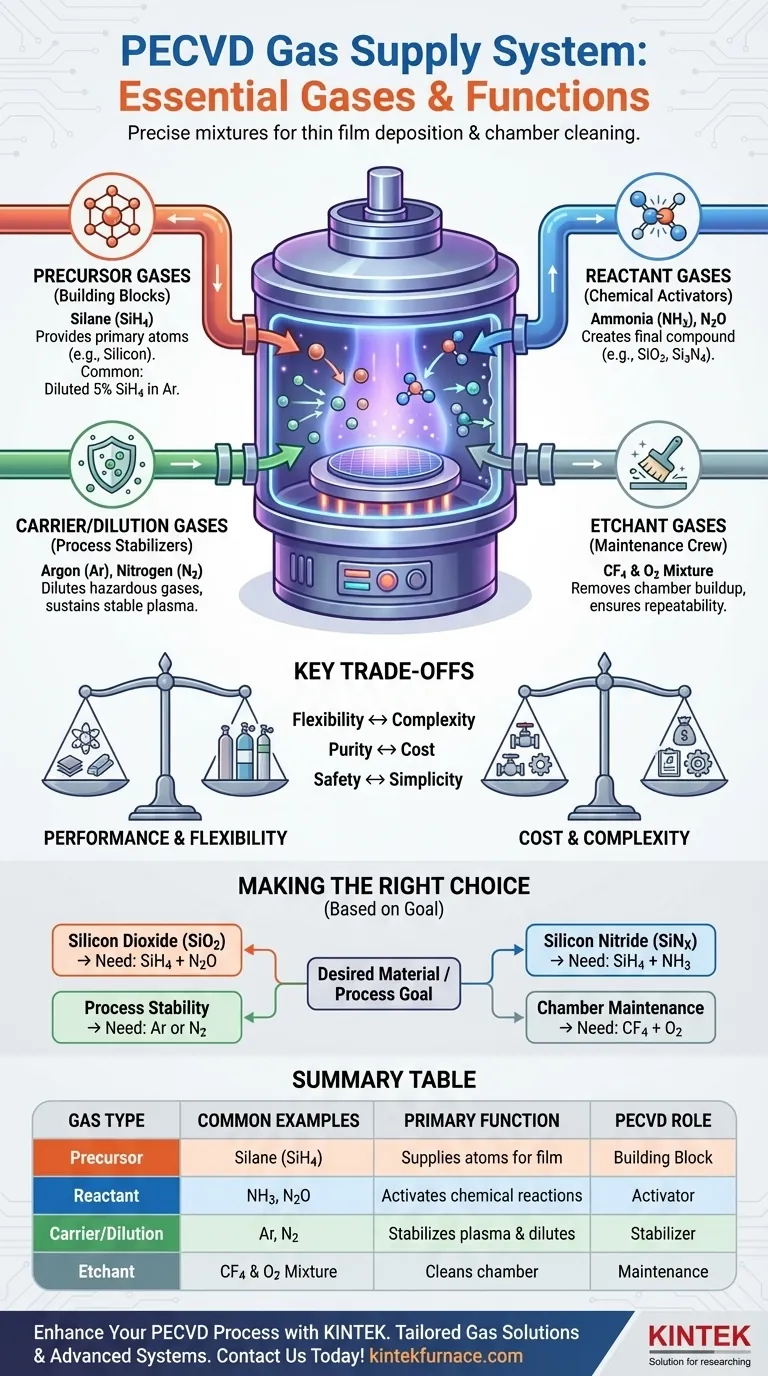

시각적 가이드
