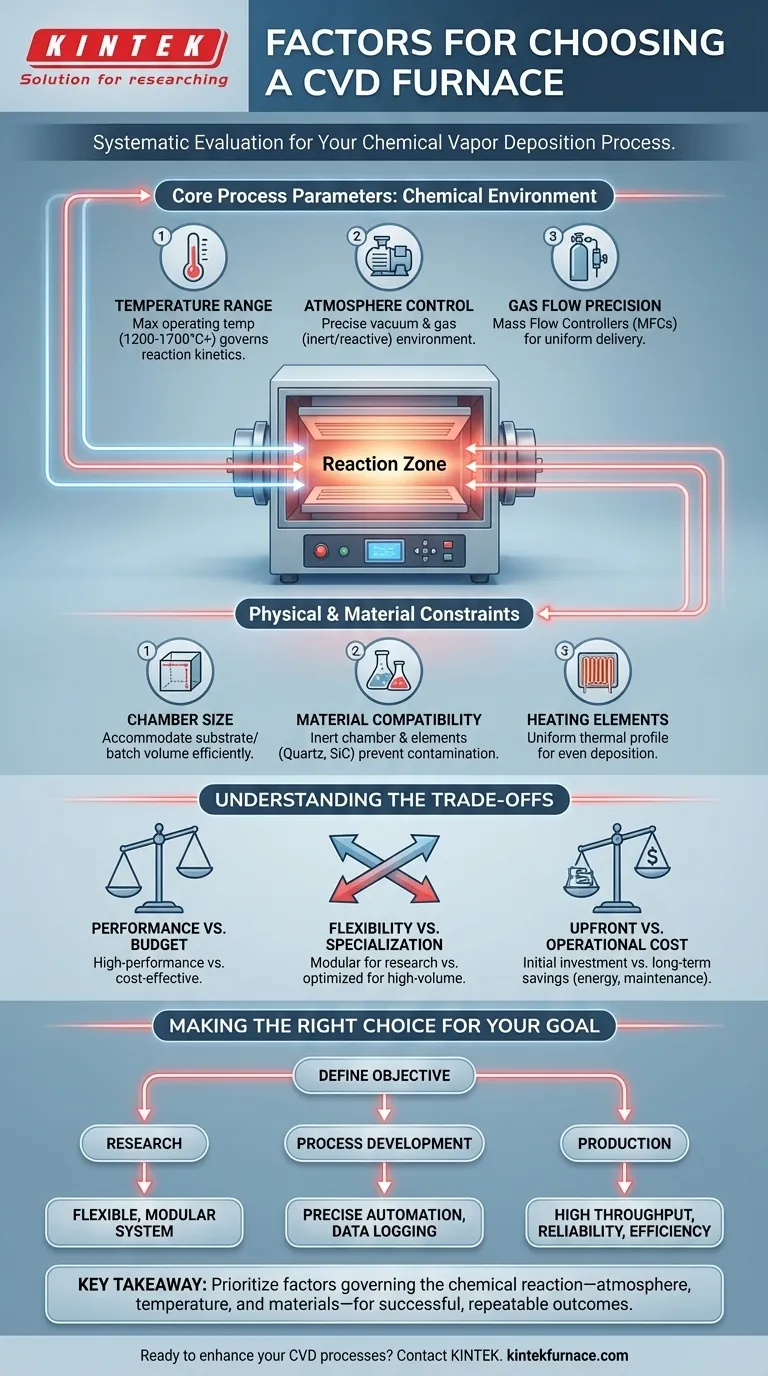

Cvd로(爐) 선택 시 고려해야 할 요소는 무엇인가요? 최적의 박막 합성을 위한 핵심 팁

올바른 화학 기상 증착(CVD)로를 선택하려면 특정 공정 요구 사항에 대한 체계적인 평가가 필요합니다. 가장 중요한 요소는 화학 반응에 필요한 최대 공정 온도, 가스 분위기와 진공 수준을 정밀하게 제어하는 능력, 그리고 반응 챔버의 물리적 크기와 재료 호환성입니다. 이러한 요소들은 박막 또는 재료 합성의 품질, 재현성 및 실현 가능성을 직접적으로 결정합니다.

CVD로는 단순한 고온 오븐이 아닙니다. 통제된 화학 반응기입니다. 장비 선택 과정에서는 성공적이고 반복 가능한 결과를 보장하기 위해 2차적인 특징보다 화학 반응 자체를 제어하는 요소, 즉 분위기, 온도, 재료 호환성을 우선적으로 고려해야 합니다.

핵심 공정 변수: 화학적 환경

CVD의 핵심은 화학 반응입니다. 로의 주요 임무는 그 반응이 예측 가능하고 반복적으로 일어날 수 있는 완벽한 환경을 조성하는 것입니다.

온도 범위 정의

CVD 공정의 반응 속도론은 근본적으로 온도에 의해 결정됩니다. 필요한 공정 온도를 편안하게 도달하고 유지할 수 있는 로를 선택해야 합니다.

실험실 설정은 종종 1200°C까지의 온도를 필요로 하는 반면, 일부 산업 또는 첨단 재료 공정은 1500°C, 1700°C 이상을 요구할 수 있습니다. 장비를 최대 한계로 작동시키는 것을 피하기 위해 항상 최고 공정 요구 사항보다 약간 높은 최대 작동 온도를 가진 로를 선택하십시오.

분위기 및 진공 제어 마스터하기

CVD 공정은 대기 환경에 매우 민감합니다. 로의 선택은 진공, 불활성 가스 또는 반응성 가스 환경에 대한 귀하의 필요에 부합해야 합니다.

저압 CVD(LPCVD)는 오염 물질을 제거하고 전구체 압력을 제어하기 위해 강력한 진공 시스템을 필요로 합니다. 고순도 응용 분야에는 높거나 초고진공 기능이 필요할 수 있습니다. 또한 시스템은 불활성 또는 반응성 가스의 도입을 정밀하게 관리해야 합니다.

가스 유량 정밀도 보장

증착되는 박막의 품질과 균일성은 전구체 가스의 제어된 공급에 달려 있습니다. 신뢰할 수 있는 CVD로에는 정밀한 질량 유량 제어기(MFC)가 포함되어야 합니다.

이 제어기를 사용하면 여러 가스의 유량을 정확하게 설정하고 유지할 수 있어 증착 공정 전반에 걸쳐 반응의 화학량론이 일정하게 유지되도록 합니다.

물리적 및 재료적 제약 사항

화학적 환경 외에도 로의 물리적 특성은 응용 분야에 대한 적합성과 장기적인 신뢰성을 결정합니다.

기판에 맞춘 챔버 크기 결정

로 챔버 크기는 가장 큰 기판이나 생산을 위한 원하는 배치 용량을 수용할 수 있어야 합니다.

너무 작은 챔버는 명백한 한계이지만, 일반적인 샘플 크기에 비해 지나치게 큰 챔버는 에너지 낭비와 전구체 가스의 비효율적인 사용으로 이어질 수 있습니다.

재료 호환성 및 오염

반응 챔버(또는 튜브) 및 발열체를 구성하는 데 사용되는 재료가 중요합니다. 챔버 재료는 종종 석영(quartz) 또는 알루미나이며, 고온에서 전구체 및 부산물과 화학적으로 비활성 상태여야 오염을 방지할 수 있습니다.

마찬가지로, 칸탈(Kanthal) 또는 탄화규소(SiC)와 같은 발열체는 내구성과 공정 환경에 대한 비반응성을 고려하여 선택해야 합니다.

발열체의 역할과 균일성

전체 기판에 걸쳐 균일한 박막 두께를 얻는 것은 균일한 가열을 통해서만 가능합니다. 로의 설계와 발열체의 품질이 챔버의 "핫존" 전반의 온도 균일성을 결정합니다.

균일한 증착을 위해 안정적이고 일관된 열 프로파일을 제공하도록 특별히 설계된 시스템을 찾아보십시오.

상충 관계 이해

모든 장비 결정에는 상충되는 우선순위의 균형이 필요합니다. 이러한 상충 관계를 아는 것이 정보에 입각한 선택을 하는 데 중요합니다.

성능 대 예산

초고진공, 고급 자동화 및 초고온 기능과 같은 고성능 기능은 상당한 비용이 따릅니다.

기초 연구의 경우, 예산 친화적이고 비용 효율적인 시스템으로 충분할 수 있습니다. 생산의 경우, 고급 기능에 대한 투자는 수율 및 신뢰성 향상으로 정당화되는 경우가 많습니다.

유연성 대 전문화

실험실 로는 종종 모듈식이고 컴팩트하게 설계되어 광범위한 실험을 실행할 수 있는 유연성을 제공합니다.

반면에 산업용 시스템은 일반적으로 단일 고용량 공정에 맞게 전문화되고 최적화됩니다. 이들은 처리량과 효율성을 위해 유연성을 포기합니다.

초기 비용 대 운영 비용

장기적인 소유 비용을 고려하십시오. 더 높은 에너지 효율성과 낮은 유지 보수 요구 사항을 갖춘 로는 초기 가격은 더 높을 수 있지만 수명 기간 동안 상당한 비용 절감으로 이어질 수 있습니다.

옵션을 비교할 때 소모품, 전력 소비 및 정기 유지 보수 비용을 항상 고려하십시오.

목표에 맞는 올바른 선택

최종 결정은 작업의 주된 목표를 기준으로 하십시오.

기초 연구에 중점을 둔 경우: 다양한 실험을 수용할 수 있도록 넓은 작동 범위를 가진 모듈식의 유연한 시스템을 우선시하십시오.
공정 개발에 중점을 둔 경우: 공정 반복성과 확장성을 보장하기 위해 정밀한 자동화, 데이터 로깅 및 제어 시스템을 강조하십시오.
파일럿 또는 전체 규모 생산에 중점을 둔 경우: 챔버 용량, 처리량, 신뢰성 및 낮은 운영 비용에 집중하십시오.

이러한 요소를 철저히 평가하면 선택한 로가 작업의 신뢰할 수 있는 지원 도구가 될 것이며 한계의 원인이 되지 않을 것입니다.

요약표:

요소	주요 고려 사항
온도 범위	반응 속도론을 위한 최대 공정 온도(예: 1200°C ~ 1700°C 이상)
분위기 제어	정밀도를 위한 진공 수준, 불활성/반응성 가스 처리 및 질량 유량 제어기
챔버 크기	에너지 및 가스 사용 최적화를 위한 기판/배치 크기 수용
재료 호환성	오염 방지를 위한 석영 또는 알루미나와 같은 비활성 재료
발열체	균일한 증착을 위한 균일한 열 프로파일(예: 칸탈, SiC)
비용 및 유연성	성능 대 예산, 유연성 대 전문화, 초기 비용 대 운영 비용의 균형
