세 구역 분할 튜브 전기로 선택을 결정하는 요인은 무엇인가? 정밀 열처리 공정을 위한 핵심 사양

요약하자면, 세 구역 분할 튜브 전기로의 선택은 최대 필요 온도, 시료 및 공정 튜브의 물리적 치수, 달성해야 하는 온도 균일도 또는 기울기 수준, 분위기 제어 요구 사항, 제어 시스템의 정교함이라는 다섯 가지 핵심 요소에 의해 결정됩니다. 이러한 요소들은 독립적이지 않으며, 의도하는 특정 열처리 공정에 의해 전적으로 결정됩니다.

선택 과정은 전기로 자체보다는 응용 분야를 정확하게 정의하는 것과 더 관련이 있습니다. 전기로는 도구이며, 올바른 선택은 특정 열처리 환경에 대해 가장 정밀하고 반복 가능하며 안전한 제어를 제공하는 것입니다.

핵심 사양 분석

선택의 기반은 전기로의 물리적 및 열적 능력과 재료 및 공정의 요구 사항을 일치시키는 데 있습니다.

최대 온도 및 발열체

가장 중요한 단일 요소는 최대 작동 온도입니다. 이는 처리할 수 있는 재료 유형을 결정하며 전기로 비용에 직접적인 영향을 미칩니다.

일반적인 온도 등급은 1200°C, 1400°C, 1700°C이며, 이는 서로 다른 발열체 재료에 해당합니다. 더 높은 온도는 더 특이하고 값비싼 발열체와 절연재를 필요로 합니다.

공정 튜브 치수 (직경 및 길이)

전기로는 공정 튜브를 수용해야 합니다. 튜브의 외경은 전기로의 구경 내에 맞아야 합니다.

결과적으로 튜브의 내경은 시료 크기를 제한합니다. 또한 분위기 제어가 필요한 공정의 경우 가스 흐름 역학에 영향을 미칩니다.

"세 구역"의 장점: 균일도 및 기울기

단일 구역 전기로는 가운데가 가장 뜨겁고 끝부분이 더 차갑습니다. 세 구역 전기로는 이러한 자연적인 열 손실을 보상하기 위해 두 개의 추가 끝 구역을 사용합니다.

이를 통해 공정 튜브 길이에 걸쳐 훨씬 더 길고 높은 온도 균일 구역을 만들 수 있으며, 이는 어닐링과 같은 공정에 매우 중요합니다.

또는 구역을 서로 다른 설정점으로 프로그래밍하여 제어되고 안정적인 온도 기울기를 생성할 수 있으며, 이는 화학 기상 수송 또는 결정 성장과 같은 응용 분야에 필수적입니다.

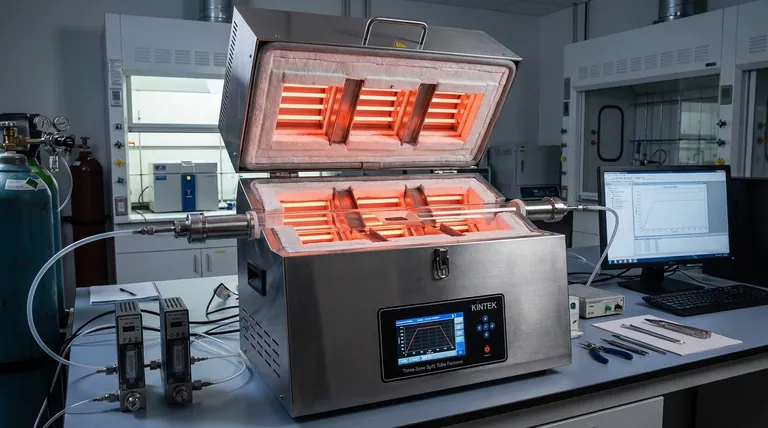

"분할 튜브"의 장점: 접근성

"분할 튜브" 설계는 전기로가 경첩으로 열려 공정 튜브를 쉽고 편리하게 넣고 뺄 수 있음을 의미합니다.

이는 끝단 플랜지가 있거나 밀봉된 분위기 제어 시스템의 일부인 튜브를 다룰 때 전체 장치를 단단한 튜브를 통해 밀어 넣을 필요가 없기 때문에 중요한 기능입니다.

제어 시스템: 공정의 두뇌

전기로의 성능은 컨트롤러에 따라 결정됩니다. 이것이 정밀하고 반복 가능한 열 사이클을 실행할 수 있는 힘을 제공하는 것입니다.

프로그래밍 가능성, 승온 및 유지

최신 컨트롤러를 사용하면 가열 프로파일에서 여러 단계를 프로그래밍할 수 있습니다. 온도 변화율(승온(ramping)), 목표 온도에서 머무는 시간(유지(dwell)), 냉각 순서를 정의할 수 있습니다.

온도 정확도 대 균일도

정확도(예: ±1°C)는 구역 온도가 설정점에 얼마나 가까운지를 나타냅니다. 균일도는 튜브의 지정된 길이에서 온도가 얼마나 일관적인지를 나타냅니다.

세 구역 전기로는 단일 구역 모델에 비해 더 긴 길이에 걸쳐 우수한 온도 균일도를 달성하기 위해 특별히 선택됩니다.

데이터 로깅 및 안전

공정 검증 및 품질 관리를 위해 시간이 지남에 따라 온도 데이터를 기록하는 기능은 매우 중요합니다.

과열 방지 및 열전대 오류 경보와 같은 중요한 안전 기능은 실험, 실험실 및 인력을 보호하기 위해 필수적입니다.

상충 관계 이해

모든 전기로 사양에는 절충이 포함됩니다. 이러한 상충 관계를 인식하는 것이 실용적이고 비용 효율적인 결정을 내리는 열쇠입니다.

비용 대 최대 온도

전기로 비용은 최대 온도 정격에 따라 크게 상승합니다. 과도하게 지정하지 마십시오. 공정에는 1100°C만 필요함에도 불구하고 1700°C 전기로를 선택하는 것은 초기 비용과 에너지 소비 모두에서 불필요한 지출입니다.

균일 구역 길이 대 전기로 설치 공간

긴 균일 가열 구역을 달성하려면 훨씬 더 긴 총 가열 길이가 필요합니다. 불필요하게 크고 전력 소모가 많은 전기로 구매를 피하기 위해 필요한 균일 길이에 대해 현실적으로 생각하십시오.

분위기 제어 복잡성

불활성 또는 환원성 분위기에서 공정을 실행하는 것은 전기로만의 기능이 아닙니다. 이는 밀봉된 끝단 플랜지가 있는 고순도(종종 석영) 공정 튜브와 가스 흐름 제어 시스템을 필요로 합니다. 전기로는 단순히 열을 공급합니다.

응용 분야에 맞는 올바른 선택

열처리 공정의 주요 목표에 초점을 맞춰 옵션을 필터링하십시오.

대규모 균일 온도 구역 생성(예: 어닐링)이 주요 초점인 경우: 긴 가열 길이, 독립적인 구역 제어 및 해당 길이에 필요한 균일도를 보장하는 사양을 갖춘 모델을 우선적으로 고려하십시오.
결정 성장 또는 기울기 생성(예: CVD)이 주요 초점인 경우: 각 구역에서 온도를 정밀하게 설정하고 유지할 수 있는 고도로 프로그래밍 가능한 다중 구역 컨트롤러가 필요합니다.
빠르고 유연한 시료 테스트가 주요 초점인 경우: "분할 튜브" 설계는 빠른 시료 처리량을 위한 핵심 기능이며, 간단하고 반복 가능한 프로그램을 위한 사용자 친화적인 컨트롤러와 결합됩니다.

궁극적으로, 잘 사양된 전기로는 신뢰할 수 있고 재현 가능하며 통찰력 있는 결과의 기반입니다.

요약표:

요소	주요 고려 사항	선택에 미치는 영향
최대 온도	발열체 유형 및 비용 결정	더 높은 온도(예: 1700°C)는 비용 증가
튜브 치수	시료 크기 및 가스 흐름 요구 사항에 맞아야 함	구경 크기 및 전기로 길이에 영향
온도 균일도	세 구역은 균일한 가열 또는 기울기를 가능하게 함	어닐링 또는 결정 성장에 필수적
분위기 제어	밀봉된 튜브 및 가스 시스템 필요	튜브 재료 및 전기로 설계에 영향
제어 시스템	승온, 유지 및 안전을 위한 프로그래밍 가능성	반복성 및 데이터 로깅 보장
