요약하자면, 진공 튜브로는 단일 시스템으로 분류되는 것이 아니라 여러 가지 주요 설계 및 기능적 특성을 기반으로 분류됩니다. 주요 분류는 물리적 방향(수평, 수직), 열 제어(단일 영역, 다중 영역), 기계적 작동(정적, 회전식), 그리고 생성하는 공정 환경(진공도, 분위기)을 기준으로 합니다.
진공 튜브로를 선택하는 것은 단일 '유형'을 고르는 것이 아닙니다. 대신, 특정 재료 처리 목표에 정확히 맞게 조정된 방향, 가열 영역, 진공도와 같은 기능 조합을 선택하는 것입니다.
물리적 방향에 따른 분류
로의 물리적 배치는 가장 눈에 띄는 차이점이며 샘플 로딩 방식과 열 및 중력이 샘플에 미치는 상호 작용에 직접적인 영향을 미칩니다.
수평로 (Horizontal Furnaces)
이것이 가장 일반적인 구성입니다. 튜브가 수평으로 배치되며, 샘플은 일반적으로 세라믹 "보트"에 담겨 가열 영역 중앙으로 밀어 넣어집니다.
샘플의 중력에 대한 방향이 중요하지 않은 어닐링, 정제, 소결과 같은 일반적인 응용 분야에 이상적입니다.
수직로 (Vertical Furnaces)
이 설계에서는 튜브가 수직으로 배치됩니다. 이는 중력이 역할을 하는 공정에 매우 중요합니다.
수직로는 결정 성장, 샘플을 급랭조에 떨어뜨려야 하는 실험, 또는 고온에서 평평한 샘플이 처지거나 변형되는 것을 방지해야 할 때 사용됩니다.
분할 튜브 대 일체형 로 (Split Tube vs. Integrated Furnaces)
이는 가열 챔버 자체의 구조를 나타냅니다. 분할 튜브 로는 경첩이 있어 가열 챔버를 열 수 있으며, 이는 빠른 냉각이나 밀봉된 공정 튜브 삽입에 유용합니다.
일체형 로는 단일의 견고한 실린더로, 보다 컴팩트하고 종종 더 견고한 설계를 제공합니다.
열 제어에 따른 분류
가열 영역의 수와 제어 방식은 로가 균일한 온도 또는 특정 온도 구배를 생성할 수 있는 능력을 결정합니다.
단일 영역로 (Single-Zone Furnaces)
이 로에는 하나의 가열 요소 세트와 하나의 컨트롤러가 있습니다. 튜브 중앙에 단일하고 균일한 고온 영역을 생성하도록 설계되었습니다.
균일하고 안정적인 온도가 주요 요구 사항인 대부분의 실험실 응용 분야의 표준입니다.
다중 영역로 (Multi-Zone Furnaces)
이 로에는 두 개, 세 개 또는 그 이상의 독립적인 가열 영역이 있으며, 각각 자체 열전대와 컨트롤러를 가집니다.
이들의 목적은 단일 영역로가 달성할 수 있는 것보다 훨씬 길고 더 정밀한 균일 온도 영역을 생성하거나, 화학 기상 수송과 같은 공정을 위해 튜브를 따라 의도적으로 온도 구배를 생성하는 것입니다.
기계적 작동에 따른 분류
일부 공정은 균일성을 보장하기 위해 가열 중에 샘플을 이동시키거나 교반할 것을 요구합니다.
정적로 (Static Furnaces)
표준 또는 정적로에서는 공정 튜브와 그 안의 샘플이 가열 주기 동안 움직이지 않고 고정되어 있습니다. 이는 대다수의 응용 분야에 해당됩니다.
회전식 튜브로 (Rotary Tube Furnaces)
이 특수 설계에서는 전체 공정 튜브가 작동 중에 천천히 회전합니다. 이 회전 작용은 분말 또는 과립 재료를 지속적으로 혼합합니다.
회전식로는 소성(calcination) 또는 분말로부터 재료를 합성하는 것과 같은 응용 분야에 필수적입니다. 이는 모든 입자가 동일한 온도 프로파일에 노출되도록 보장하여 핫스팟을 방지하고 반응 균일성을 개선합니다.
상충 관계 이해: 복잡성 대 제어
각 설계 선택은 기능성, 비용 및 복잡성 사이의 상충 관계를 나타냅니다. 이러한 점을 인식하는 것은 정보에 입각한 결정을 내리는 데 중요합니다.
비용 및 유지보수
추가된 기능은 직접적으로 비용과 복잡성을 증가시킵니다. 다중 영역, 회전식, 수직로 튜브로는 표준 단일 영역, 수평 모델보다 훨씬 비싸며 더 많은 유지보수를 필요로 합니다.
균일성 대 구배
단일 영역로는 하나의 균일한 고온 영역을 생성하는 데 최적화되어 있습니다. 다중 영역로는 더 긴 균일 영역을 생성할 수 있지만, 세심한 프로그래밍과 보정이 필요합니다. 주요 장점은 많은 응용 분야에 불필요한 제어된 온도 구배를 생성할 수 있다는 것입니다.
재료의 한계
공정 튜브 자체—종종 석영(quartz) 또는 알루미나(alumina)—는 중요한 구성 요소입니다. 석영 튜브는 비용 효율적이지만 최대 온도가 낮고(~1200°C) 부서지기 쉬울 수 있습니다. 알루미나 튜브는 훨씬 더 높은 온도(>1700°C)를 견딜 수 있지만 더 비싸고 열 충격에 덜 강합니다.
목표에 맞는 올바른 선택
귀하의 특정 공정이 이상적인 로 구성을 결정합니다. 단 하나의 "최고의" 유형은 없습니다.
- 일반적인 실험실 작업(예: 어닐링 또는 정제)이 주요 초점인 경우: 단일 영역 수평로는 성능과 비용 간의 최상의 균형을 제공합니다.
- 균일한 분말 처리 또는 소성이 주요 초점인 경우: 샘플 전체의 일관된 가열을 보장하기 위해 회전식 튜브로가 필수적입니다.
- 특정 열 프로파일 또는 매우 긴 균일 고온 영역 생성이 주요 초점인 경우: 이 수준의 정밀한 열 제어를 위해서는 다중 영역로가 필요합니다.
- 고온에서 샘플 변형 방지가 주요 초점인 경우: 수직로 구성이 올바른 선택입니다.
- 고도로 민감한 재료 또는 박막 증착 처리가 주요 초점인 경우: 공정 순도를 보장하기 위해 고진공 펌프 시스템이 갖춰진 로가 필수적입니다.
궁극적으로, 이러한 분류를 이해하는 것은 질문을 "어떤 유형인가?"에서 "어떤 기능 조합이 내 공정을 가장 잘 지원하는가?"로 바꿉니다.
요약표:
| 분류 | 주요 유형 | 이상적인 응용 분야 |
|---|---|---|
| 물리적 방향 | 수평, 수직 | 어닐링, 결정 성장, 변형 방지 |
| 열 제어 | 단일 영역, 다중 영역 | 균일 가열, 온도 구배 |
| 기계적 작동 | 정적, 회전식 | 일반 실험실 작업, 분말 처리, 소성 |
| 공정 환경 | 진공도, 분위기 | 고순도 공정, 민감한 재료 |
KINTEK의 고급 고온로 솔루션으로 실험실을 업그레이드하십시오! 탁월한 R&D 및 자체 제조 역량을 활용하여 머플로, 튜브로, 회전식로, 진공 및 분위기로, CVD/PECVD 시스템 등 다양한 실험실에 맞춤형 옵션을 제공합니다. 강력한 맞춤화 기능은 향상된 효율성과 결과를 위해 귀하의 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 귀하의 특정 요구 사항을 지원하는 방법에 대해 논의하려면 지금 문의하십시오!

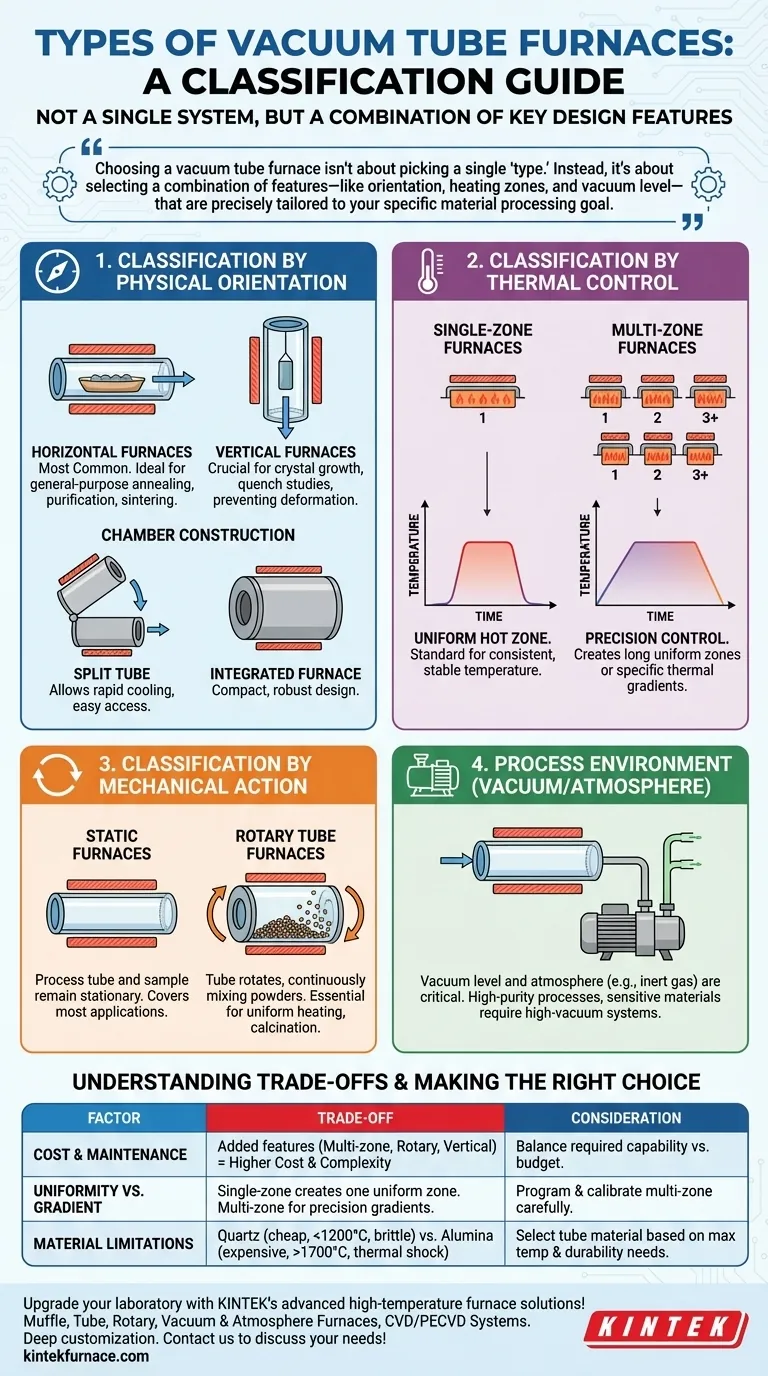

시각적 가이드
