화학 기상 증착(CVD) 반응기의 두 가지 주요 유형은 핫월(hot-wall) 시스템과 콜드월(cold-wall) 시스템입니다. 핫월 반응기는 챔버 벽과 코팅될 기판을 포함하여 전체 반응 챔버를 가열합니다. 이와 대조적으로, 콜드월 반응기는 챔버 벽은 차갑게 유지하면서 기판만 선택적으로 가열합니다.
핫월 CVD 반응기와 콜드월 CVD 반응기 사이의 근본적인 선택은 단일 원칙, 즉 제어로 귀결됩니다. 핫월 반응기는 배치 균일성과 처리량을 우선시하는 반면, 콜드월 반응기는 증착 공정에 대한 정밀한 제어를 제공하여 낭비를 최소화하고 더 높은 순도의 박막을 가능하게 합니다.
핫월 CVD 작동 방식
핫월 반응기는 개념적으로 간단합니다. 일반적으로 로(furnace)인 전체 시스템이 균일한 온도로 가열되어 내부의 모든 표면이 화학 반응이 일어나기에 필요한 온도에 도달하도록 보장합니다.
등온 가열의 원리
주요 특징은 등온(균일한 온도) 조건입니다. 코팅하려는 기판과 반응기 내부 벽 모두 동일한 고온으로 유지됩니다.
장점: 높은 처리량 및 균일성
공간 전체가 반응 영역이므로 다수의 부품을 동시에 처리할 수 있습니다. 이 설계는 대규모 배치에서 일관된 코팅 두께를 달성하는 데 탁월하므로 대량 생산에 이상적입니다.
단점: 원치 않는 증착
주요 단점은 전구체 가스가 챔버 벽을 포함한 모든 곳에서 반응하고 물질을 증착시킨다는 것입니다. 이는 값비싼 전구체 재료를 낭비하며, 원치 않는 코팅을 제거하기 위해 빈번하고 집중적인 세척 주기를 필요로 하여 상당한 반응기 가동 중단을 초래합니다.
콜드월 CVD 작동 방식
콜드월 반응기는 급격한 온도 구배를 생성합니다. 증착이 원하는 기판에만 고온 영역을 국한하도록 설계되었습니다.
선택적 가열의 원리
챔버 벽은 종종 수냉 채널을 사용하여 적극적으로 냉각 상태를 유지합니다. 기판은 일반적으로 유도 가열 또는 저항 가열과 같은 방법을 통해 직접적이고 독립적으로 가열됩니다.
장점: 정밀도 및 순도
증착은 거의 전적으로 뜨거운 기판 표면에서만 발생합니다. 이는 재료 효율성을 크게 향상시키고 핫월 시스템에서 챔버 벽에서 떨어질 수 있는 원치 않는 물질 조각으로 인한 오염을 최소화합니다. 그 결과 더 높은 순도의 박막이 생성됩니다.
단점: 낮은 처리량
이러한 시스템은 일반적으로 단일 기판 또는 소규모 배치 처리를 위해 설계되었습니다. 선택적 가열의 복잡성으로 인해 핫월 반응기로 달성할 수 있는 대량 생산 규모로 확장하는 것이 더 어려워집니다.
상충 관계 이해
이 두 가지 아키텍처 간의 선택은 어느 한쪽이 확실히 "더 낫다"는 것이 아니라 특정 응용 분야에 더 적합한 것이 무엇인지에 달려 있습니다. 여기에는 우선 순위의 중요한 균형이 포함됩니다.
처리량 대 순도
이것이 핵심적인 상충 관계입니다. 핫월은 볼륨을 위한 것이고, 콜드월은 품질을 위한 것입니다. 많은 표준 부품을 균일하게 코팅하는 것이 목표라면 핫월 시스템이 더 효율적입니다. 매우 민감한 응용 분야(고급 반도체 등)를 위한 초고순도 박막을 개발하거나 필요한 경우 콜드월 시스템이 우수합니다.
재료 낭비 및 유지보수
핫월 반응기는 벽에 증착이 일어나기 때문에 전구체 가스를 훨씬 더 많이 소비합니다. 이는 더 높은 재료 비용과 더 잦은 유지보수 및 청소로 인한 가동 중단을 초래하여 전반적인 운영 비용에 영향을 미칩니다.
공정 맥락
여기서 "핫월"과 "콜드월"은 반응기의 열적 아키텍처를 나타낸다는 점을 이해하는 것이 중요합니다. 저압 CVD(LPCVD) 또는 플라즈마 강화 CVD(PECVD)와 같은 기타 특수 CVD 공정은 원하는 결과에 따라 핫월 시스템 또는 콜드월 시스템 내에서 구현될 수 있습니다.
목표에 맞는 올바른 선택하기
귀하의 응용 분야의 특정 요구 사항이 올바른 반응기 아키텍처를 결정할 것입니다.
- 주요 초점이 대량 생산 및 배치 균일성인 경우: 핫월 반응기가 일반적으로 더 효율적이고 비용 효율적인 솔루션입니다.
- 주요 초점이 고순도 박막 성장, 연구 또는 복잡한 재료인 경우: 콜드월 반응기는 증착 환경에 필요한 정밀도와 제어를 제공합니다.
- 주요 초점이 전구체 재료 낭비 및 운영 가동 중단 시간 최소화인 경우: 콜드월 반응기의 효율성은 초기 투자 비용이 더 높더라도 더 낮은 총 소유 비용을 제공할 수 있습니다.
궁극적으로 올바른 반응기 아키텍처를 선택하는 것은 특정 재료 및 생산 목표에 맞게 열 환경을 조정하는 것입니다.
요약표:
| 유형 | 핵심 특징 | 주요 장점 | 주요 단점 |
|---|---|---|---|
| 핫월 | 전체 챔버가 균일하게 가열됨 | 높은 처리량 및 배치 균일성 | 높은 재료 낭비 및 유지보수 |
| 콜드월 | 기판만 선택적으로 가열됨 | 높은 정밀도 및 박막 순도 | 대량 생산에 대한 낮은 처리량 |
연구소에 적합한 핫월 및 콜드월 CVD 반응기 선택에 어려움을 겪고 계십니까? KINTEK은 귀하의 고유한 요구 사항에 맞게 조정된 CVD/PECVD 시스템을 포함한 고급 고온 로(furnace) 솔루션을 전문으로 합니다. 당사의 뛰어난 R&D 및 사내 제조 역량을 활용하여 정밀한 제어, 효율성 및 비용 효율성을 보장하기 위해 깊은 맞춤화를 제공합니다. 지금 문의하여 당사의 전문 지식이 귀하의 증착 공정을 최적화하고 우수한 결과를 달성하는 방법을 논의하십시오!

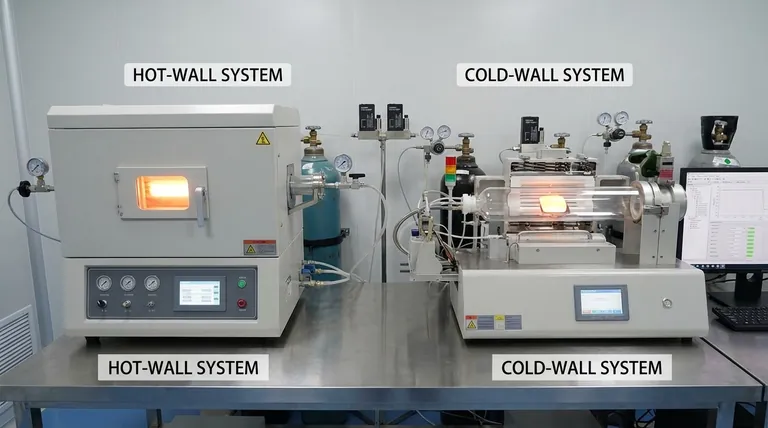

시각적 가이드
