본질적으로 화학 기상 증착(CVD) 퍼니스는 원자층 단위로 고성능 고체 재료를 만드는 특수 시스템입니다. 주요 응용 분야는 특정 특성을 지닌 초박형, 고순도 박막에 의존하는 산업에서 찾을 수 있습니다. 여기에는 반도체 칩 제조, 도구 및 임플란트용 내구성 있는 보호 코팅 생성, 태양 전지 및 LED 부품 생산, 그래핀과 같은 첨단 재료 합성 등이 포함됩니다.
CVD 퍼니스의 진정한 가치는 코팅을 적용하는 능력뿐만 아니라 재료 생성의 기본적인 화학을 정밀하게 제어하는 능력에 있습니다. 이를 통해 기존 방법으로는 달성하기 어려운 탁월한 순도, 균일성 및 성능을 가진 필름을 제작할 수 있습니다.
원리: 가스에서 고체 재료 만들기
응용 분야를 이해하려면 먼저 프로세스를 이해해야 합니다. CVD 퍼니스는 재료를 녹여 주조하는 것이 아니라 가스 상태에서 화학적으로 만듭니다.
CVD 작동 방식: 원자 구성 프로세스
원하는 재료의 원자를 포함하는 전구체 가스가 기판(코팅될 물체)을 포함하는 고온 퍼니스 챔버로 도입됩니다. 열은 화학 반응을 유발하여 원자가 가스에서 "증착"되어 기판 표면에 고체 박막을 형성합니다.
차가운 창문에 서리가 맺히는 것을 생각해 보세요. 수증기(가스)가 차가운 표면(기판)에 닿아 얼음(필름)의 고체 층으로 응결됩니다. CVD는 특정 화학 물질과 고온을 사용하여 완벽한 결정질 또는 비정질 층을 만드는 훨씬 더 통제된 버전입니다.
이 방법이 강력한 이유
이 가스-고체 접근 방식은 CVD 퍼니스에 여러 가지 주요 이점을 제공합니다. 이들은 극도로 높은 순도의 필름을 생산하고, 단일 원자 수준까지 정밀한 두께 제어를 통해 층을 만들고, 복잡한 3차원 형상을 균일하게 코팅할 수 있습니다. 이러한 수준의 제어는 CVD를 필수 불가결하게 만드는 요소입니다.
주요 응용 분야 세부 사항
CVD의 다재다능함은 여러 개의 독특하고 가치 있는 산업에서 핵심 기술이 될 수 있도록 합니다.
반도체 산업: 전자제품의 기반
이것은 가장 잘 알려진 응용 분야입니다. 현대 마이크로칩은 수십억 개의 트랜지스터를 포함하며, 각각은 전도성, 절연성 및 반도체 필름의 세밀하게 쌓인 층으로 만들어집니다.
CVD는 폴리실리콘, 질화규소, 이산화규소와 같은 중요한 재료를 증착하는 데 사용됩니다. 이 프로세스의 높은 순도와 전체 실리콘 웨이퍼에 걸쳐 완벽하게 균일한 필름을 생성하는 능력은 신뢰할 수 있는 집적 회로를 생산하는 데 필수적입니다.
첨단 보호 코팅: 내구성 향상
미세한 CVD 층은 벌크 재료의 표면 특성을 근본적으로 변화시켜 마모, 부식 또는 열에 훨씬 더 강하게 만들 수 있습니다.
응용 분야에는 절삭 공구 및 드릴 비트에 질화티타늄 또는 다이아몬드상 탄소를 증착하여 경도와 수명을 늘리는 것이 포함됩니다. 또한 인공 고관절 및 무릎과 같은 의료용 임플란트에 생체 적합성, 내마모성 코팅을 만드는 데 사용됩니다.
에너지 및 광학: 빛 포획 및 방향 전환
CVD는 빛과 상호 작용하는 장치를 제작하는 데 중요합니다. 여기에는 특정 광학 또는 전기적 특성을 가진 층을 증착하는 것이 포함됩니다.
이는 특정 유형의 태양 전지에서 박막 흡수층을 만들고 고휘도 LED의 복잡한 다층 구조를 구축하는 데 사용됩니다. CVD는 또한 렌즈 및 거울에 반사 방지 코팅을 적용하는 데 사용됩니다.
차세대 재료: 미래의 합성
가장 흥미로운 신소재 중 일부는 CVD 덕분에 존재합니다. 그래핀, 탄소 나노튜브, 합성 다이아몬드 필름과 같은 재료의 독특한 특성은 완벽한 원자 구조의 직접적인 결과입니다.
CVD는 첨단 전자 제품, 복합 재료 및 열 관리에 필요한 고품질 재료를 합성할 수 있는 몇 안 되는 확장 가능한 방법 중 하나입니다.
장단점 이해: 프로세스를 목표에 맞추기
모든 CVD 프로세스가 동일한 것은 아닙니다. 사용되는 특정 유형의 CVD 퍼니스는 증착 온도, 필름 품질 및 비용 간의 절충을 기반으로 선택됩니다.
저압 CVD (LPCVD): 순도 및 균일성을 위해
감압 상태에서 작동하는 LPCVD는 반도체 산업의 핵심입니다. 넓은 영역에 걸쳐 예외적으로 순수하고 균일한 필름을 생산하며, 이는 웨이퍼 제작에 중요합니다. 주요 단점은 비교적 느린 증착 속도입니다.
플라즈마 강화 CVD (PECVD): 온도에 민감한 재료를 위해
PECVD는 플라즈마를 사용하여 전구체 가스에 에너지를 공급하여 훨씬 낮은 온도에서 증착 반응이 일어나도록 합니다. 이는 플라스틱이나 완전히 조립된 전자 장치와 같이 고열을 견딜 수 없는 기판을 코팅하는 데 필수적입니다. 단점은 플라즈마로 인한 낮은 필름 품질 또는 불순물 혼입 가능성입니다.
금속 유기 CVD (MOCVD): 복잡한 광전자 공학을 위해
이 고도로 전문화된 기술은 금속 유기 전구체를 사용하여 복잡한 화합물 반도체 필름을 증착합니다. 고성능 레이저 및 다색 LED 제조의 주력 공정입니다. 주요 단점은 전구체 재료의 높은 비용과 독성입니다.
대기압 CVD (APCVD): 높은 처리량을 위해
가장 단순한 변형인 APCVD는 정상 대기압에서 작동하여 빠른 증착 속도와 높은 처리량을 가능하게 합니다. 건축용 유리 보호 코팅과 같이 완벽한 균일성이 덜 중요한 저비용 응용 분야에 자주 사용됩니다. 단점은 일반적으로 낮은 필름 순도와 품질입니다.
응용 분야에 맞는 올바른 선택
목표에 따라 올바른 기술이 결정됩니다. 선택은 필요한 성능, 재료 제약 및 경제적 타당성의 균형입니다.
- 마이크로 전자 제품에 대한 최대 필름 순도 및 균일성이 주요 목표인 경우: LPCVD는 필요한 품질을 달성하기 위한 산업 표준입니다.
- 폴리머와 같이 열에 민감한 기판에 필름을 증착하는 것이 주요 목표인 경우: PECVD는 저온 작동으로 인해 유일하게 실행 가능한 옵션입니다.
- LED와 같은 고성능 광전자 장치를 만드는 것이 주요 목표인 경우: MOCVD는 이러한 복잡한 재료에 필요한 전문화된 기능을 제공합니다.
- 대량, 저비용 코팅이 주요 목표인 경우: APCVD는 덜 까다로운 응용 분야에 대해 속도와 비용의 최상의 균형을 제공합니다.
궁극적으로 올바른 CVD 프로세스를 선택하는 것은 원자 수준의 증착 기술을 최종 제품의 특정 성능 요구 사항에 맞추는 것입니다.
요약 표:
| 응용 분야 | 주요 용도 | CVD 유형 예시 |
|---|---|---|
| 반도체 | 마이크로칩용 폴리실리콘, 질화규소 증착 | LPCVD, PECVD |
| 보호 코팅 | 도구 경화, 생체 적합성 임플란트 | APCVD, PECVD |
| 에너지 및 광학 | 태양 전지, LED, 반사 방지 코팅 | MOCVD, PECVD |
| 첨단 재료 | 그래핀, 탄소 나노튜브 합성 | LPCVD, APCVD |
정밀 CVD 솔루션으로 재료 제작을 한 단계 업그레이드할 준비가 되셨습니까? KINTEK은 탁월한 R&D와 자체 제조 능력을 활용하여 반도체, 에너지 및 의료 기기 산업에 맞춰진 CVD/PECVD 시스템을 포함한 첨단 고온 퍼니스 시스템을 제공합니다. 당사의 강력한 맞춤화 능력은 고순도, 균일한 필름으로 귀하의 고유한 실험 요구 사항을 충족시킵니다. 오늘 저희에게 연락하여 당사의 전문 지식이 귀하의 혁신을 어떻게 이끌어갈 수 있는지 논의하십시오!

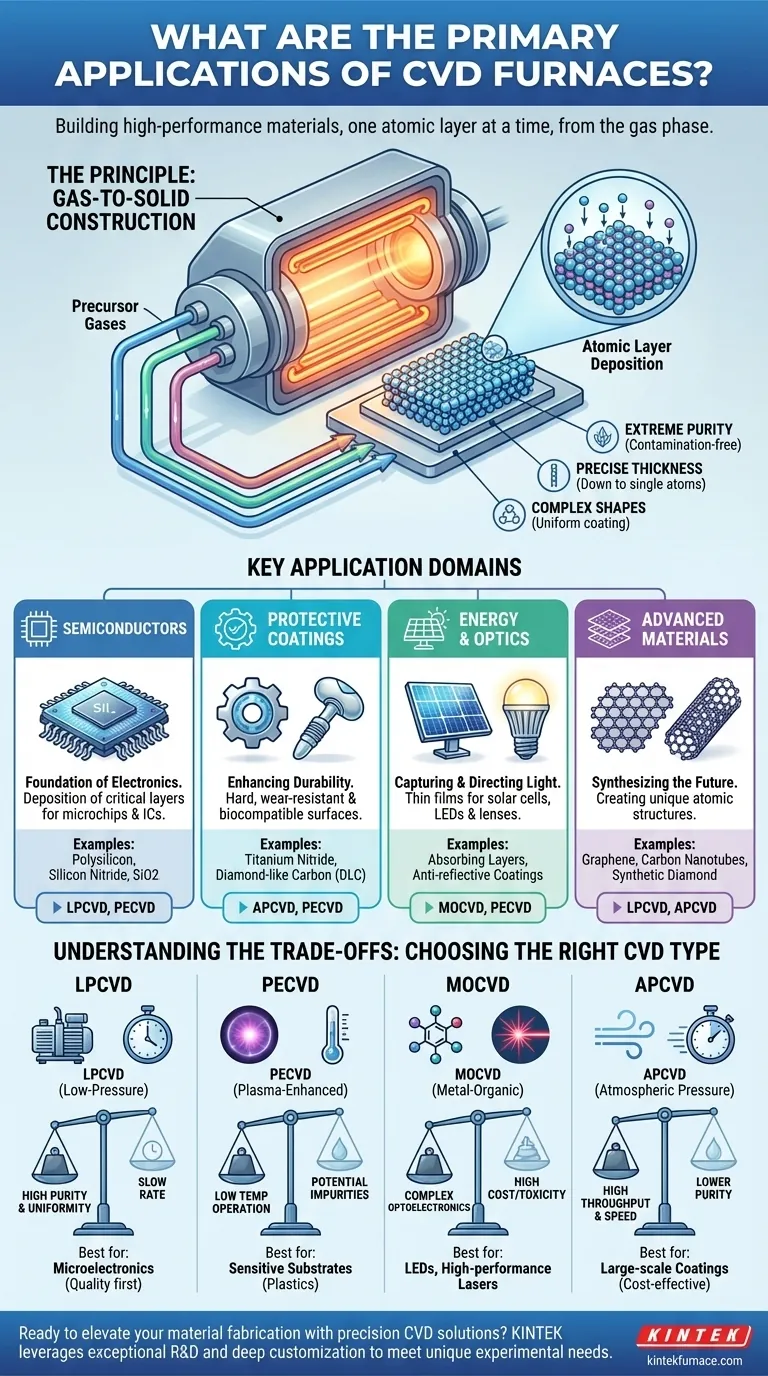

시각적 가이드
