반도체 제조에서 PECVD는 핵심적인 기술입니다. 현대 마이크로칩을 가능하게 하는 필수 절연막을 증착하는 데 사용됩니다. 주요 응용 분야는 고품질의 이산화규소(SiO₂) 및 질화규소(Si₃N₄) 층을 생성하는 것으로, 이는 전도성 경로를 절연하고, 커패시터를 만들고, 완성된 장치를 환경으로부터 보호하는 역할을 합니다. 플라즈마 강화 화학 기상 증착(PECVD)의 핵심 장점은 저온에서 이 증착을 수행할 수 있어 실리콘 웨이퍼에 이미 구축된 섬세한 다층 회로를 보존할 수 있다는 점입니다.
현대 칩 제조는 각 층에 수십억 개의 작고 깨지기 쉬운 전기 부품이 있는 초고층 빌딩을 짓는 것과 같습니다. PECVD는 이미 설치된 복잡한 배선을 녹이고 파괴할 수 있는 강렬한 열 없이 새로운 절연층(바닥과 벽)을 추가할 수 있게 해주는 중요한 기술입니다.
PECVD가 해결하는 근본적인 문제
집적 회로를 구축하는 데 있어 핵심적인 과제는 수십 개의 기능성 층을 서로 쌓는 것입니다. 각 새로운 층은 이미 제조된 수십억 개의 트랜지스터와 와이어를 손상시키지 않고 추가되어야 합니다.
저온 증착의 필요성
칩이 만들어짐에 따라 온도에 민감한 부품들이 쌓입니다. 전통적인 화학 기상 증착(CVD)은 전구체 가스를 분해하고 박막을 형성하는 데 필요한 에너지를 제공하기 위해 매우 높은 온도(600-800°C 이상)를 필요로 합니다.
이 정도의 열은 알루미늄 배선이나 정밀하게 도핑된 실리콘 영역과 같이 이전에 제조된 구조물의 특성을 파괴하거나 변경할 수 있습니다. PECVD는 일반적으로 200-400°C 범위의 훨씬 낮은 온도에서 작동하여 이 문제를 해결합니다.
플라즈마의 역할
PECVD는 극심한 열을 플라즈마에서 나오는 에너지로 대체합니다. 전자기장(보통 무선 주파수)을 인가하여 전구체 가스가 반응성 플라즈마로 이온화됩니다.
이 플라즈마는 높은 에너지 전자를 포함하고 있으며, 이 전자들이 가스 분자와 충돌하여 반응성 라디칼로 분해합니다. 이 라디칼은 에너지가 매우 높으며 웨이퍼 표면에서 쉽게 반응하여 고품질 박막을 형성하며, 이 모든 과정은 높은 열에너지 없이 이루어집니다.
장치 제조의 핵심 응용 분야
PECVD는 단 하나의 작업에만 사용되지 않습니다. 칩 제조의 여러 중요한 단계에서 적용되는 다목적 도구입니다. 주요 기능은 항상 유전체(절연) 박막의 증착입니다.
절연을 위한 유전체 층
가장 일반적인 응용 분야는 이산화규소(SiO₂) 증착입니다. 이는 칩 전체를 가로지르는 미세한 구리 또는 알루미늄 "배선"(인터커넥트)을 둘러싼 절연체라고 생각하면 됩니다.
이러한 층간 유전체(ILD)는 인접하거나 수직으로 쌓인 전도성 층 사이의 전기 신호가 단락되는 것을 방지하여 신호가 의도한 곳으로 전달되도록 합니다.
보호를 위한 패시베이션 층
질화규소(Si₃N₄)는 PECVD로 증착되는 또 다른 핵심 박막입니다. 밀도가 매우 높고 견고하여 이상적인 최종 패시베이션 층이 됩니다.
이 층은 완성된 집적 회로 위에 단단한 보호막 역할을 합니다. 포장 및 사용 중 습기, 이동성 이온(나트륨 등) 및 물리적 손상으로부터 장치를 밀봉하여 장기적인 신뢰성에 중요합니다.
게이트 유전체 및 저유전율 재료
일부 응용 분야에서는 PECVD를 사용하여 트랜지스터의 전류 흐름을 제어하는 초박형 절연층인 게이트 유전체를 증착합니다.
고급 칩의 경우 PECVD는 저유전율 유전체를 증착하는 데도 사용됩니다. 이는 기존 SiO₂보다 유전율이 낮은 특수 재료로, 배선 간의 기생 커패시턴스를 줄여 더 빠른 스위칭 속도와 낮은 전력 소비를 가능하게 합니다.
장단점 이해
PECVD는 필수 불가결하지만, 모든 시나리오에 완벽한 해결책은 아닙니다. 그 한계를 이해하는 것이 PECVD의 역할을 이해하는 데 중요합니다.
속도 대 균일성
PECVD는 매우 빠른 증착 속도를 제공하며, 이는 대량 생산 처리량에 큰 장점입니다.
그러나 최고 속도를 달성하는 것은 때때로 웨이퍼 전체에 걸쳐 증착된 층의 두께가 약간 다른 박막 균일성을 희생할 수 있습니다. 공정 엔지니어는 이 절충점을 균형 있게 맞추기 위해 파라미터를 신중하게 조정해야 합니다.
균일한 덮음성
균일한 덮음성(Conformality)은 복잡한 3차원 트렌치 및 구조의 바닥과 측벽을 박막이 고르게 덮는 능력을 의미합니다.
PECVD는 우수한 균일한 덮음성을 제공하지만, 저압 CVD(LPCVD)와 같은 고온 증착 방법에 비해 일반적으로 완벽성이 떨어집니다. 거의 완벽한 균일한 덮음성이 필요한 구조의 경우 다른 방법을 선택할 수 있습니다.
주류 로직 칩을 넘어
PECVD의 다용도성은 현대 전자 생태계에 중요한 다양한 다른 반도체 장치에도 적용됩니다.
광전자 공학: LED 및 태양 전지
PECVD는 고휘도 LED 및 태양 전지 제조에 필수적입니다. 빛을 효율적으로 관리하고 에너지를 추출하는 데 중요한 반사 방지 코팅, 패시베이션 층 및 투명 전도성 산화물을 증착하는 데 사용됩니다.
디스플레이 및 MEMS
현대 LCD 및 OLED 디스플레이의 각 픽셀을 제어하는 박막 트랜지스터(TFT)는 종종 PECVD를 사용하여 제조됩니다.
또한 스마트폰에서 볼 수 있는 작은 가속도계와 같은 마이크로 전자 기계 시스템(MEMS)을 제작하는 데 핵심적인 공정으로, 이러한 미세한 기계를 구축하는 데 필요한 구조적 및 희생층을 증착합니다.
목표에 맞는 올바른 선택
PECVD의 특정 응용 분야는 항상 정확한 엔지니어링 목표와 연결됩니다.
- 고급 칩에서 속도와 전력 효율성에 중점을 둔다면: PECVD를 사용하여 조밀한 인터커넥트 사이의 저유전율 박막을 증착하여 신호 지연을 최소화할 것입니다.
- 장치 신뢰성과 수명에 중점을 둔다면: PECVD를 사용하여 환경 위험으로부터 칩을 보호하기 위한 최종적이고 견고한 질화규소 패시베이션 층을 증착할 것입니다.
- 대량 생산, 비용 효율적인 제조에 중점을 둔다면: PECVD의 빠른 증착 속도는 표준 칩의 대부분의 절연층을 구축하는 데 가장 적합한 공정입니다.
- 특수 광학 또는 기계 장치에 중점을 둔다면: PECVD를 활용하여 LED의 특정 광학 특성을 가진 박막 또는 MEMS의 구조적 층을 증착할 것입니다.
이러한 응용 분야를 이해하면 PECVD가 단일 단계가 아니라 거의 모든 현대 반도체 장치의 복잡성과 신뢰성을 가능하게 하는 근본적인 기둥임을 알 수 있습니다.
요약 표:
| 응용 분야 | 주요 재료 | 주요 기능 |
|---|---|---|
| 절연을 위한 유전체 층 | 이산화규소 (SiO₂) | 단락 방지를 위해 전도성 경로를 절연 |
| 보호를 위한 패시베이션 층 | 질화규소 (Si₃N₄) | 습기, 이온 및 물리적 손상으로부터 칩 보호 |
| 게이트 유전체 및 저유전율 재료 | 저유전율 유전체 | 더 빠르고 저전력 칩을 위해 커패시턴스 감소 |
| 광전자 공학 및 MEMS | 다양함 (예: 반사 방지 코팅) | LED, 태양 전지, 디스플레이 및 센서 구현 |
KINTEK과 함께 반도체 프로젝트를 위한 PECVD의 모든 잠재력을 열어보세요! 뛰어난 R&D 및 사내 제조 역량을 활용하여, KINTEK은 반도체 연구소, MEMS 개발자 및 광전자 공학 연구원의 고유한 요구 사항을 충족하도록 맞춤 제작된 CVD/PECVD 시스템을 포함한 고급 고온 퍼니스 솔루션을 제공합니다. 당사의 심층적인 맞춤 제작 역량은 귀하의 실험 목표와의 정확한 정렬을 보장하여 신뢰성과 효율성을 향상시킵니다. 지금 바로 문의하십시오 당사의 전문 지식이 귀하의 혁신을 어떻게 이끌어갈 수 있는지 논의하십시오!

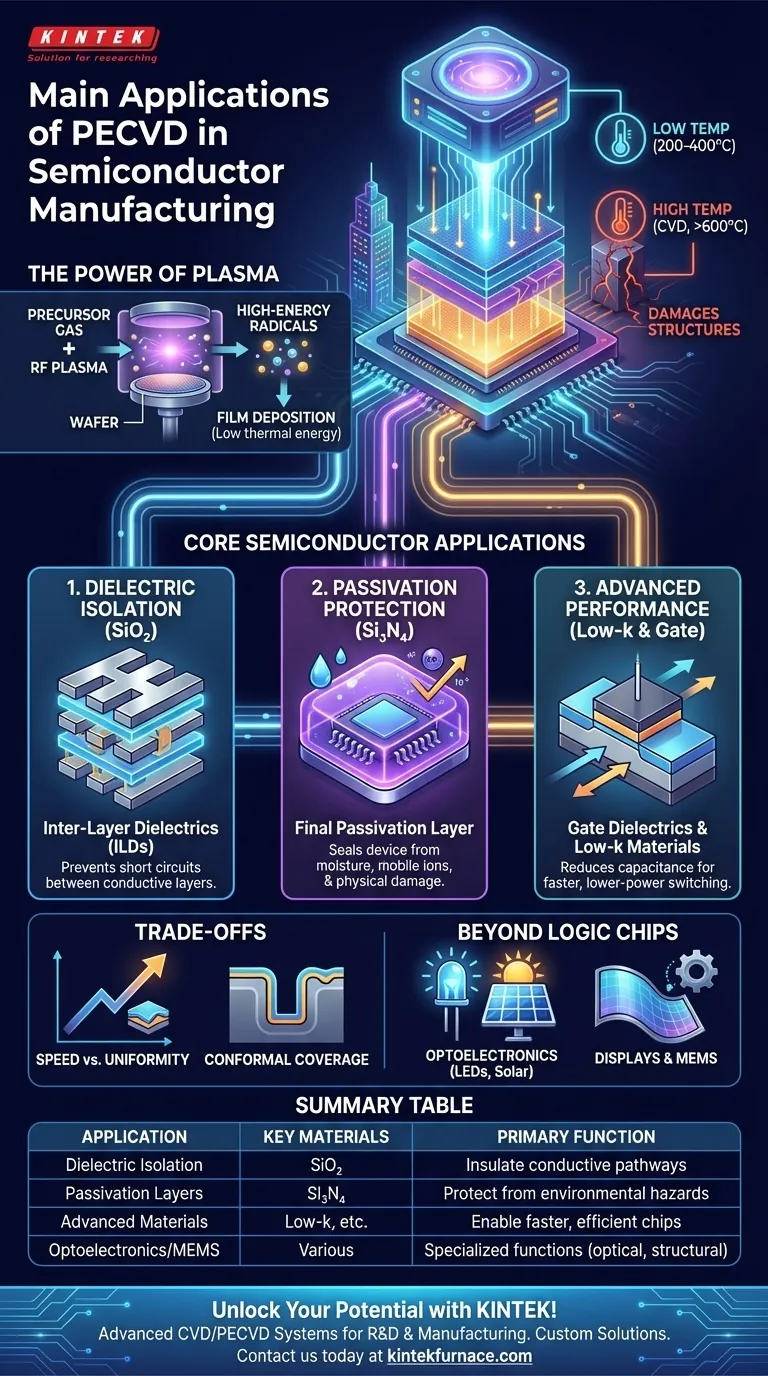

시각적 가이드
