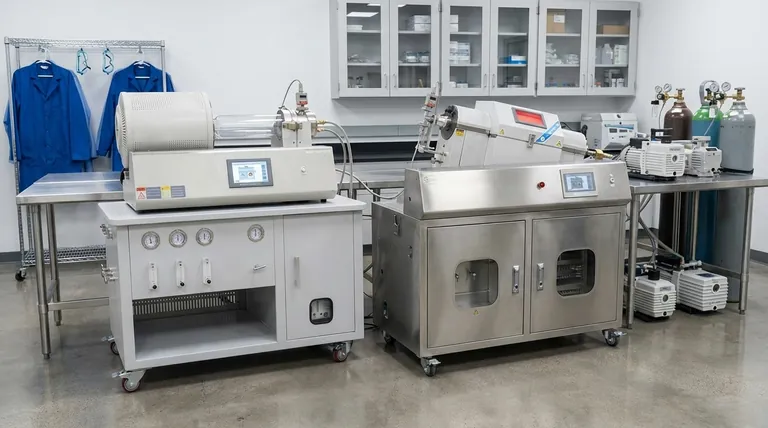

플라즈마 강화 화학 기상 증착(PECVD) 기술은 특히 정밀성, 효율성, 재료 다양성이 요구되는 산업에서 박막 증착에 상당한 이점을 제공합니다.플라즈마를 활용하여 화학 반응을 향상시키는 PECVD는 기존 방식에 비해 더 낮은 온도와 더 빠른 속도로 증착할 수 있으며, 필름 특성을 더 잘 제어할 수 있습니다.따라서 균일성, 접착력, 맞춤형 재료 특성이 중요한 반도체 제조, 태양광 및 광학 코팅에 필수적인 기술입니다.
핵심 포인트 설명:
-
낮은 기판 온도
- 기존(화학 기상 증착)[/topic/chemical-vapor-deposition]과 달리 PECVD는 플라즈마를 사용하여 기체상 반응을 활성화하여 필요한 열 에너지를 줄입니다.따라서 온도에 민감한 기판(예: 폴리머 또는 사전 처리된 반도체 웨이퍼)에 무결성을 손상시키지 않고 증착할 수 있습니다.
-
향상된 증착 속도
- PECVD는 열 CVD보다 최대 10배 빠른 증착 속도를 달성하여 몇 시간이 아닌 몇 분 만에 공정을 완료합니다.따라서 특히 태양 전지 제조와 같은 대량 생산 애플리케이션에서 생산 처리량을 높이고 비용을 절감할 수 있습니다.
-
탁월한 필름 균일성 및 적합성
- 플라즈마의 방향성 에너지는 트렌치 및 고종횡비 피처를 포함한 복잡한 형상을 균일하게 코팅할 수 있도록 합니다.이러한 '스텝 커버리지'는 반도체 인터커넥트 및 MEMS 디바이스에 매우 중요합니다.
-
조정 가능한 재료 특성
-
RF 주파수, 가스 유량, 전극 간격과 같은 파라미터를 조정하여 정밀하게 제어할 수 있습니다:
- 기계적 특성 (예: 경도, 응력)
- 광학 특성 (예: 산화규소 또는 SiNx 필름의 굴절률)
- 전기적 특성 (예: 유전율)
- 예를 들어, 실리콘 질화물 필름은 스트레스에 민감한 MEMS 또는 광 부동태화 태양 전지층용으로 설계할 수 있습니다.
-
RF 주파수, 가스 유량, 전극 간격과 같은 파라미터를 조정하여 정밀하게 제어할 수 있습니다:
-
다양한 재료 포트폴리오
-
PECVD는 다음과 같은 다양한 필름을 증착합니다:
- 유전체(SiO₂, Si₃N₄)
- 반도체(광전지용 a-Si:H)
- 하이브리드 필름(반사 방지 코팅용 SiOxNy)
- 이러한 다목적성은 IC 제조부터 생체 의학 코팅까지 다양한 응용 분야를 지원합니다.
-
PECVD는 다음과 같은 다양한 필름을 증착합니다:
-
향상된 필름 밀도 및 순도
-
플라즈마의 이온 충격은 필름을 밀도화하고 오염 물질을 제거하여 개선합니다:
- 차단 성능(예: 패키징의 내습성)
- 접착력(다층 디바이스에 중요)
- 장기적인 안정성(핀홀 또는 박리 감소)
-
플라즈마의 이온 충격은 필름을 밀도화하고 오염 물질을 제거하여 개선합니다:
-
프로세스 확장성
-
다음 용도로 시스템을 구성할 수 있습니다:
- 배치 처리(다중 웨이퍼)
- 인라인 연속 코팅(플렉시블 전자 제품)
- 고급 노드를 위한 고밀도 플라즈마(<10nm 반도체 기능)
-
다음 용도로 시스템을 구성할 수 있습니다:
-
에너지 및 비용 효율성
- 더 낮은 열 예산은 에너지 소비를 줄이고, 더 빠른 증착은 생산 단위당 장비 공간을 최소화하여 지속 가능한 제조를 위한 핵심 요소입니다.
PECVD의 파라미터 유연성이 귀사의 애플리케이션에서 특정 재료 문제를 어떻게 해결할 수 있는지 고려해 보셨나요?예를 들어, 실리콘 질화물 증착에서 SiH₄/NH₃ 비율을 조정하면 인장 응력에서 압축 응력으로 필름을 전환하여 다양한 기판 유형과의 호환성을 구현할 수 있습니다.이러한 제어 수준과 빠른 처리량이 결합된 PECVD는 휴대폰의 칩부터 안경의 반사 방지 코팅에 이르기까지 최신 박막 기술의 초석이 되고 있습니다.
요약 표:
| 이점 | 주요 이점 |
|---|---|
| 낮은 기판 온도 | 열에 민감한 소재에 손상 없이 증착할 수 있습니다. |
| 향상된 증착 속도 | 열 CVD보다 최대 10배 빠른 속도로 생산 시간과 비용을 절감할 수 있습니다. |
| 탁월한 필름 균일성 | 트렌치 및 고종횡비 피처와 같은 복잡한 형상에도 균일한 코팅을 보장합니다. |
| 조정 가능한 재료 속성 | 특정 애플리케이션에 맞게 기계적, 광학적, 전기적 속성을 조정할 수 있습니다. |
| 다용도 재료 포트폴리오 | 다양한 산업을 위한 유전체, 반도체 및 하이브리드 필름을 증착합니다. |
| 필름 밀도 향상 | 플라즈마는 필름을 밀도화하여 장벽 성능과 접착력을 향상시킵니다. |
| 공정 확장성 | 배치, 인라인 또는 고밀도 플라즈마 처리에 맞게 구성할 수 있습니다. |
| 에너지 효율성 | 더 낮은 열 예산과 더 빠른 증착으로 에너지 소비를 줄입니다. |
