핵심적으로, 플라즈마 강화 화학 기상 증착(PECVD) 시스템에서 박막 균일도는 기판의 모든 지점에 대해 동일한 처리 환경을 생성하는 장비 기능을 통해 달성됩니다. 가장 중요한 특징은 웨이퍼 전체에 균일한 가스 분배를 가능하게 하는 반응기 설계, 기판 홀더의 정밀하고 안정적인 온도 제어, 그리고 일관된 플라즈마 밀도를 생성하는 전력 공급 시스템입니다.
첨단 PECVD 장비의 목표는 단순히 박막을 증착하는 것이 아니라, 플라즈마의 물리와 반응의 화학을 정밀하게 관리하는 것입니다. 진정한 균일도는 기판 표면 바로 위에 완벽하게 안정적이고 균일한 환경을 조성함으로써 비롯됩니다.
균일한 증착 환경의 기둥
두께, 굴절률 또는 화학량론에 있어서 균일한 박막을 얻으려면 기판 표면에 도달하는 반응성 물질의 유량과 에너지가 모든 곳에서 동일해야 합니다. 현대 PECVD 장비는 이러한 요소를 제어하기 위해 특별히 설계되었습니다.
1. 균일한 가스 분배
균일도를 위한 가장 기본적인 특징은 가스 공급 시스템입니다. 전구체 가스는 농도 구배를 피하는 방식으로 챔버에 도입되어야 합니다.
업계 표준 솔루션은 샤워헤드 전극입니다. 이것은 기판 바로 위에 위치한 크고 판 모양의 전극으로, 수천 개의 정밀하게 설계된 구멍이 뚫려 있습니다.
이 설계는 전구체 가스가 전체 기판 영역에 걸쳐 고르게 흐르도록 하여 모든 지점이 동일한 초기 반응물 농도를 받도록 보장합니다.
2. 정밀한 온도 제어
화학 반응 속도는 온도에 매우 민감합니다. 기판 전체에 걸쳐 작은 온도 변화라도 박막 두께와 특성에 상당한 차이를 초래할 수 있습니다.
PECVD 시스템은 임베디드 가열 요소와 여러 온도 센서를 갖춘 가열 기판 홀더(종종 척 또는 플래튼이라고 함)를 사용합니다.
첨단 시스템은 다중 구역 가열 기능을 갖추고 있어 컨트롤러가 온도 프로파일을 미세 조정하고 에지 효과 또는 플라즈마 가열의 불균일성을 보상하여 기판이 중앙에서 가장자리까지 일정한 온도를 유지하도록 합니다.
3. 안정적이고 밀폐된 플라즈마
플라즈마는 PECVD의 엔진으로, 안정적인 전구체 가스를 고도로 반응성인 라디칼로 분해합니다. 이 플라즈마의 밀도와 에너지는 균일해야 합니다.
이것은 RF 전력 공급 시스템과 반응기 형상의 신중한 설계를 통해 달성됩니다. 전극(종종 샤워헤드와 기판 홀더)은 안정적인 용량성 방전을 생성하도록 설계되었습니다.
챔버 벽과 펌핑 구성도 플라즈마가 기판 바로 위 영역에 국한되도록 설계되어 균일성을 방해할 수 있는 불안정성 또는 "핫 스팟"을 방지합니다.
내재된 트레이드오프 이해
균일도를 위해 PECVD 시스템을 최적화하는 것은 균형을 잡는 행위입니다. 균일성을 촉진하는 기능이 때로는 다른 공정 목표와 충돌할 수 있습니다.
증착 속도 대 균일도
종종 가장 균일한 박막을 생성하는 조건(예: 낮은 압력, 특정 가스 유량 비율)은 가장 빠른 증착 속도를 생성하지 않습니다.
전력 또는 가스 유량을 증가시켜 처리량을 높이려고 하면 난기류가 발생하고 안정적인 환경이 교란되어 균일성이 저하될 수 있습니다. 공정 개발의 핵심 부분은 이 두 매개변수 사이의 최적 지점을 찾는 것입니다.
박막 응력 및 기타 특성
최고의 두께 균일도를 위해 선택된 공정 매개변수가 내부 응력, 밀도 또는 화학적 조성과 같은 다른 박막 특성에 이상적이지 않을 수 있습니다.
예를 들어, 균일도를 개선하기 위해 플라즈마 전력을 조정하면 이온 충격 에너지가 변경될 수 있으며, 이는 결과 박막의 압축 또는 인장 응력에 직접적인 영향을 미칩니다.
공정 튜닝의 복잡성
최첨단 장비는 제어를 위한 도구를 제공하지만, 즉시 결과를 보장하지는 않습니다. 가스 유량, 압력, 온도 및 플라즈마 전력 간의 상호 작용은 복잡합니다.
세계적 수준의 균일도를 달성하려면 특정 박막 및 기판 크기에 대해 이러한 모든 매개변수가 조화롭게 작동하는 레시피를 개발하기 위한 상당한 공정 엔지니어링 노력이 필요합니다.
목표에 맞는 올바른 선택
이상적인 PECVD 장비는 전적으로 귀하의 주요 응용 분야에 따라 다릅니다. 해결해야 할 문제에 따라 기능을 평가해야 합니다.
- 고용량 제조가 주요 초점인 경우: 뛰어난 반복성, 다중 구역 온도 제어, 웨이퍼 간 일관성을 보장하는 공정 모니터링을 위한 강력한 소프트웨어를 갖춘 장비를 우선시하십시오.
- 연구 개발이 주요 초점인 경우: 넓은 공정 창, 쉽게 변경 가능한 하드웨어 구성, 기본 플라즈마 물리를 이해하기 위한 고급 진단을 갖춘 유연한 플랫폼을 찾으십시오.
궁극적으로 우수한 박막 품질은 우수한 환경 제어의 직접적인 결과입니다.
요약표:
| 주요 기능 | 박막 균일도 기여 |
|---|---|
| 균일한 가스 분배 | 샤워헤드 전극을 통해 기판 전체에 고르게 전구체 가스 흐름 보장 |
| 정밀한 온도 제어 | 다중 구역 가열로 일정한 기판 온도 유지하여 변화 방지 |
| 안정적이고 밀폐된 플라즈마 | 균일한 반응성 물질 생성을 위해 일관된 플라즈마 밀도 및 에너지 제공 |
KINTEK의 고급 PECVD 솔루션으로 뛰어난 박막 균일도 구현
KINTEK은 탁월한 R&D와 자체 제조 능력을 활용하여 다양한 연구실에 맞는 고온로 솔루션을 제공합니다. 머플로, 튜브로, 로터리 퍼니스, 진공 및 분위기로, CVD/PECVD 시스템을 포함하는 당사의 포괄적인 제품 라인 중 PECVD 시스템은 고객의 고유한 실험 요구 사항을 정확하게 충족시키기 위해 강력하고 깊이 있는 맞춤화 기능을 갖추고 설계되었습니다. 고용량 제조든 R&D든, 당사의 장비는 일관된 고품질 박막을 위한 정밀한 환경 제어를 보장합니다.
오늘 문의하십시오. 귀사의 증착 공정을 최적화하고 타의 추종을 불허하는 결과를 얻는 방법을 논의해 드리겠습니다. 지금 연락하십시오!

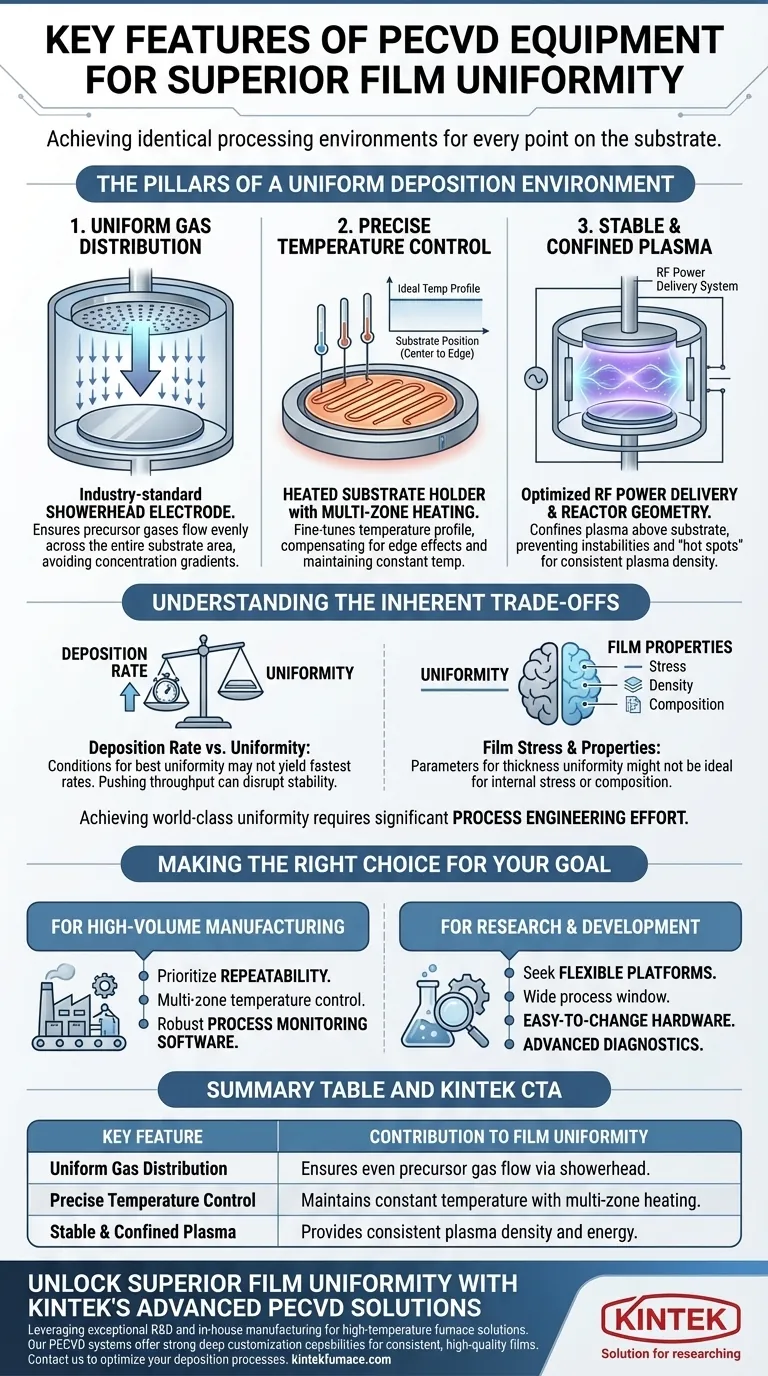

시각적 가이드
