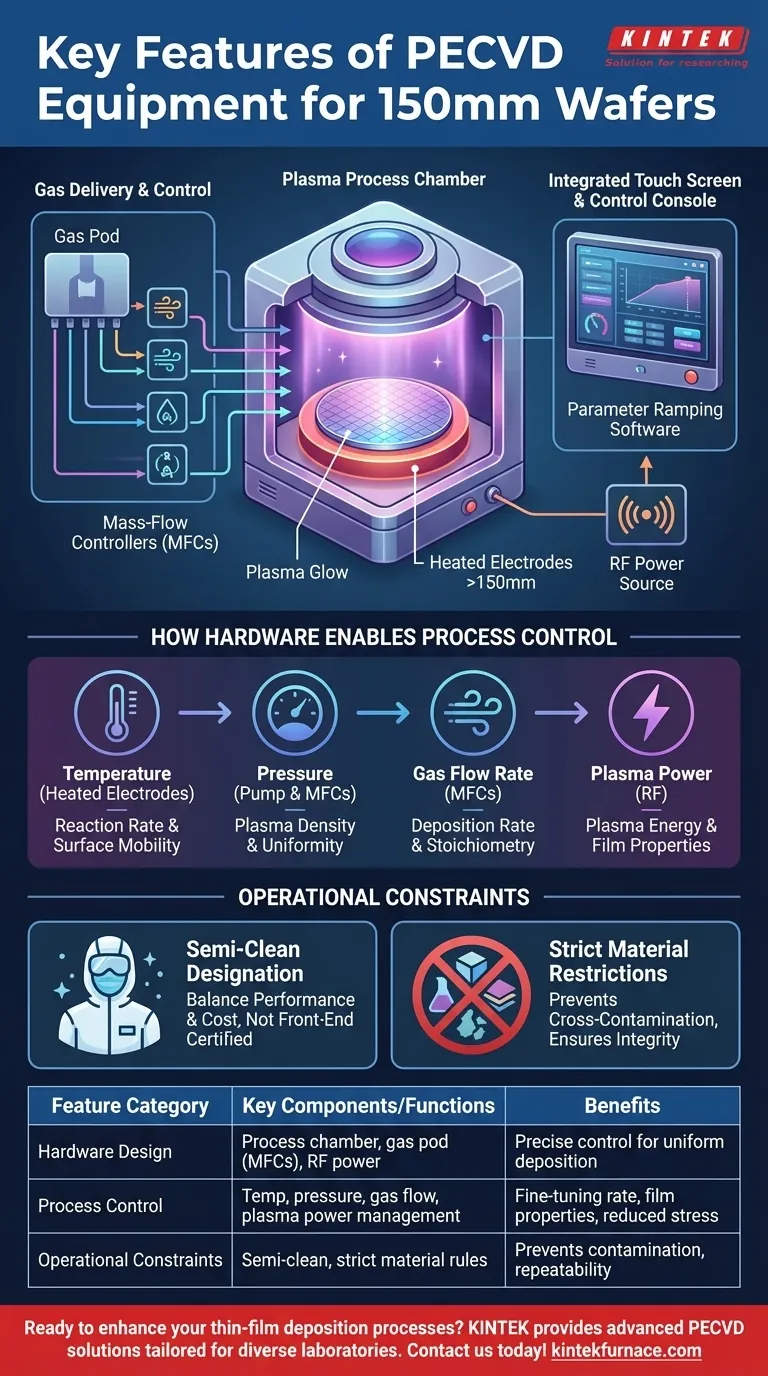

최대 150mm 웨이퍼를 처리할 수 있는 플라즈마 강화 화학 기상 증착(PECVD) 장비는 기존 CVD에 비해 낮은 온도에서 박막을 증착하도록 설계되어 온도에 민감한 기판에 적합합니다.주요 특징으로는 세미 클린 툴 표준, 다양한 플라즈마 발생 방식(직접, 원격, 고밀도), 박막 특성에 대한 정밀한 제어가 있습니다.이 시스템은 일반적으로 챔버, 진공 펌프, 가스 분배 및 고급 제어 메커니즘으로 구성됩니다.PECVD는 균일한 증착, 우수한 스텝 커버리지, 재료 특성 튜닝의 유연성 등의 장점을 제공하면서도 컴팩트하고 작동이 간편합니다.
핵심 포인트 설명:
-
세미클린 도구 표준
- 최대 150mm의 기판용으로 설계된 이 장비는 오염을 방지하기 위해 엄격한 재료 제한을 적용합니다.
- 섬세하거나 민감한 부품에 이상적이며 무결성을 손상시키지 않으면서 고품질 표면 마감을 보장합니다.
-
플라즈마 생성 방법
- 직접 PECVD:기판과 직접 접촉하는 정전 용량 결합 플라즈마를 사용하여 공정을 간소화합니다.
- 원격 PECVD:챔버 외부에서 생성된 유도 결합 플라즈마를 사용하여 고에너지 이온에 대한 기판 노출을 줄입니다.
- 고밀도 PECVD(HDPECVD):용량성 및 유도성 커플링을 결합하여 플라즈마 밀도를 높이고 반응 속도를 높여 저압 작동과 이온 방향성 제어를 개선합니다.
-
시스템 구성 요소
- 챔버:종종 원통형 ( 종 항아리 용광로 )를 사용하여 균일한 가스 분배와 오염을 최소화합니다.
- 진공 시스템:저압을 유지하고 반응 부산물을 제거하기 위한 터보 분자 및 건식 황삭 펌프가 포함되어 있습니다.
- 가스 분배:균일한 필름 증착 및 재료 특성 조정(예: 굴절률, 응력)을 위해 정밀하게 제어되는 가스 흐름.
-
운영상의 이점
- 저온 처리:민감한 소재에 중요한 300°C 이하의 기판 온도를 유지합니다.
- 높은 균일성 및 스텝 커버리지:복잡한 형상에서도 일관된 필름 두께를 보장합니다.
- 컴팩트하고 사용자 친화적:통합 터치스크린 컨트롤, 무선 주파수(RF) 향상, 손쉬운 유지보수가 특징입니다.
-
필름 속성의 유연성
- 플라즈마 밀도와 압력을 조절하여 필름 경도, 응력 및 광학 특성을 미세하게 조정할 수 있습니다.
- 반도체 장치에서 광학 코팅에 이르기까지 다양한 응용 분야에 적합합니다.
-
PVD와 비교
- 물리적 기상 증착(PVD)과 달리 PECVD는 반응성 기체 상 화학을 사용하여 더 나은 스텝 커버리지와 저온 처리를 가능하게 합니다.
-
새로운 기술
- 다음과 같은 고급 시스템 MPCVD 장비 은 마이크로웨이브 플라즈마를 활용하여 밀도와 효율을 더욱 높이지만, 150mm 웨이퍼 스케일에서는 일반적이지 않습니다.
정밀성, 다용도성, 부드러운 공정이 결합된 PECVD는 최신 미세 제조에 없어서는 안 될 필수 요소로, 전자, MEMS 등의 발전을 조용히 뒷받침하고 있습니다.
요약 표:
| 기능 | 이점 |
|---|---|
| 세미 클린 도구 표준 | 고품질 마감을 위한 오염 방지 |
| 다양한 플라즈마 방식 | 유연성을 위한 직접, 원격 및 고밀도 옵션 |
| 저온 처리 | 온도에 민감한 기판(<300°C)에 안전함 |
| 균일한 증착 | 복잡한 형상에서도 일관된 필름 두께 |
| 컴팩트한 디자인 | 통합 컨트롤로 사용자 친화적 |
