핵심적으로, 저진공 및 고진공 용광로 펌핑 시스템의 차이는 기술과 목적에 있습니다. 저진공 용광로는 단일하고 견고한 기계식 펌프를 사용하여 대부분의 대기를 빠르게 제거합니다. 반면 고진공 용광로는 기계식 "러핑(roughing)" 펌프와 보조 고진공 펌프를 결합한 정교한 다단계 시스템을 사용하여 훨씬 더 깊은 수준의 진공과 순도를 달성합니다.
이러한 시스템 중에서 선택하는 것은 어떤 것이 "더 나은지"에 대한 것이 아니라, 진공 환경을 특정 공정 요구사항에 맞추는 것입니다. 이 결정은 속도와 단순성에 대한 필요성 대 궁극적인 순도와 고온 성능에 대한 요구 사이의 균형을 맞춥니다.
진공 환경의 목적
펌프를 비교하기 전에 진공이 왜 사용되는지 이해하는 것이 중요합니다. 진공 용광로는 단순히 공기를 제거하는 것이 아니라, 엄격하게 제어되는 불활성 환경을 조성합니다.
반응성 가스 제거
주요 목표는 산소 및 기타 반응성 가스를 제거하는 것입니다. 이는 고온에서 처리되는 재료의 산화 및 오염을 방지합니다.
제품 순도 향상
대기를 제거함으로써 펌핑 시스템은 가열 중 재료에서 방출되는 부산물과 오염 물질도 제거합니다. 이를 탈기(outgassing)라고 하며, 이를 제거하면 더 깨끗하고 고순도의 최종 제품을 얻을 수 있습니다.
저진공 시스템: 기계식 작업마(Workhorse)
저진공 용광로는 매우 깊은 진공을 달성하는 것보다 빠른 사이클링과 기본적인 대기 제어가 더 중요한 공정을 위해 설계되었습니다.
단일 단계 접근 방식
이러한 시스템은 거의 전적으로 단일 기계식 펌프, 가장 일반적으로 로터리 베인 펌프를 사용합니다. 이 펌프는 용광로 챔버에 직접 연결됩니다.
작동 방식: 물리적 변위
기계식 펌프는 가스의 부피를 물리적으로 가두고 압축하여 용광로 챔버에서 외부 대기로 이동시킵니다. 공기 분자의 대부분을 빠르게 제거하는 데 매우 효과적입니다.
일반적인 적용 분야
이러한 용광로는 일반적인 합금의 어닐링, 템퍼링, 브레이징과 같이 심각한 산화를 방지하는 것이 주된 목표이고, 어느 정도의 대기 불순물이 허용되는 응용 분야에 이상적입니다.
고진공 시스템: 다단계 정밀 도구
고진공 용광로는 민감한 재료나 미량의 대기 분자조차도 없는 매우 깨끗한 환경을 요구하는 공정에 필요합니다.
두 펌프 전략
이러한 시스템은 다단계 접근 방식을 사용합니다. 단일 펌프가 대기압부터 고진공까지 전체 압력 범위에서 효율적이지는 않습니다.
1단계: 러핑 펌프
먼저, 기계식 펌프("러핑" 펌프)가 초기 작업을 수행합니다. 이 펌프는 공기의 약 99.9%를 제거하여 챔버를 10⁻² ~ 10⁻³ Torr 범위의 저진공 수준으로 만듭니다.
2단계: 고진공 펌프
기계식 펌프가 한계에 도달하면 보조 펌프가 작동합니다. 이는 일반적으로 터보분자 펌프 또는 확산 펌프이며, 저진공이 확립된 후에만 작동할 수 있습니다. 이 펌프들은 대기압에서는 효과적이지 않습니다.
작동 방식: 운동량 전달
기계식 펌프와 달리 터보 및 확산 펌프는 개별 가스 분자에 운동량을 부여하여 챔버 밖으로 유도합니다. 이 방법은 고진공 환경(10⁻⁴ Torr 이하)을 정의하는 극도로 낮은 압력에서 훨씬 더 효과적입니다.
장단점 이해
펌핑 시스템의 선택은 용광로 성능, 기능 및 복잡성에 근본적인 차이를 만듭니다.
사이클 시간
저진공 용광로는 훨씬 빠른 사이클 시간을 가집니다. 단순하고 강력한 기계식 펌프는 몇 분 안에 챔버를 목표 압력으로 비울 수 있습니다. 고진공 시스템은 초저압을 달성하는 데 훨씬 더 많은 펌핑 시간이 필요하므로 더 느립니다.
공정 순도
고진공 시스템은 훨씬 더 순수한 환경을 만듭니다. 챔버에서 더 많은 분자를 제거함으로써 티타늄이나 내화 금속과 같은 민감한 재료와의 반응 가능성을 극적으로 줄이고, 탈기된 오염 물질을 더 효과적으로 제거합니다.
온도 능력
고진공 용광로는 저진공 모델의 일반적인 1700°C 한계에 비해 훨씬 더 높은 온도, 종종 2200°C까지 도달할 수 있습니다. 우수한 진공은 흑연 발열체와 단열재를 잔류 산소로부터 보호하는데, 잔류 산소는 극심한 온도에서 빠르게 분해될 수 있습니다.
시스템 복잡성 및 비용
고진공 시스템의 다단계 특성으로 인해 더 단순한 저진공 시스템보다 본질적으로 더 복잡하고, 구매 비용이 더 비싸며, 유지 관리가 더 까다롭습니다.
공정에 적합한 선택
귀하의 공정 목표에 따라 어떤 시스템이 적절한지 결정될 것입니다.
- 일반적인 재료의 속도 및 처리량이 주된 초점인 경우: 저진공 분위기 용광로가 효율적이고 비용 효율적인 선택입니다.
- 민감한 재료의 최대 순도가 주된 초점인 경우: 오염을 방지하고 제품 품질을 보장하려면 고진공 시스템이 필수적입니다.
- 초고온 처리(1700°C 이상)가 주된 초점인 경우: 용광로 부품을 보호하고 작동 안정성을 보장하려면 고진공 용광로가 필요합니다.
궁극적으로 이러한 차이점을 이해하는 것은 용광로뿐만 아니라 공정이 요구하는 정확한 대기 환경을 선택할 수 있도록 합니다.
요약 표:
| 측면 | 저진공 용광로 | 고진공 용광로 |
|---|---|---|
| 펌핑 시스템 | 단일 기계식 펌프 (예: 로터리 베인) | 다단계 시스템 (기계식 러핑 펌프 + 터보분자 펌프와 같은 고진공 펌프) |
| 진공 수준 | 보통 (예: 10⁻² ~ 10⁻³ Torr) | 깊음 (예: 10⁻⁴ Torr 이하) |
| 사이클 시간 | 빠름 (몇 분) | 느림 (더 긴 펌핑 시간) |
| 공정 순도 | 기본, 산화 방지에 적합 | 높음, 탈기 및 오염 물질 제거 |
| 온도 능력 | ~1700°C까지 | ~2200°C까지 |
| 적용 분야 | 일반 합금의 어닐링, 템퍼링, 브레이징 | 민감한 재료, 고순도 공정, 고온 처리 |
| 복잡성 및 비용 | 단순, 저비용 | 복잡, 고비용 및 유지 보수 |
연구실의 고유한 요구사항에 맞는 진공 용광로를 선택하는 데 어려움이 있으신가요? KINTEK은 머플, 튜브, 로터리 용광로, 진공 및 대기 용광로, CVD/PECVD 시스템을 포함한 고급 고온 용광로 솔루션을 전문으로 합니다. 탁월한 R&D 및 사내 제조를 통해, 저진공 시스템의 속도나 고진공 설정의 순도가 필요하든 귀하의 실험 요구사항에 정확히 일치하는 심층적인 맞춤화를 제공합니다. 오늘 저희에게 연락하여 맞춤형 솔루션이 귀하의 공정 효율성과 제품 품질을 어떻게 향상시킬 수 있는지 논의하십시오!

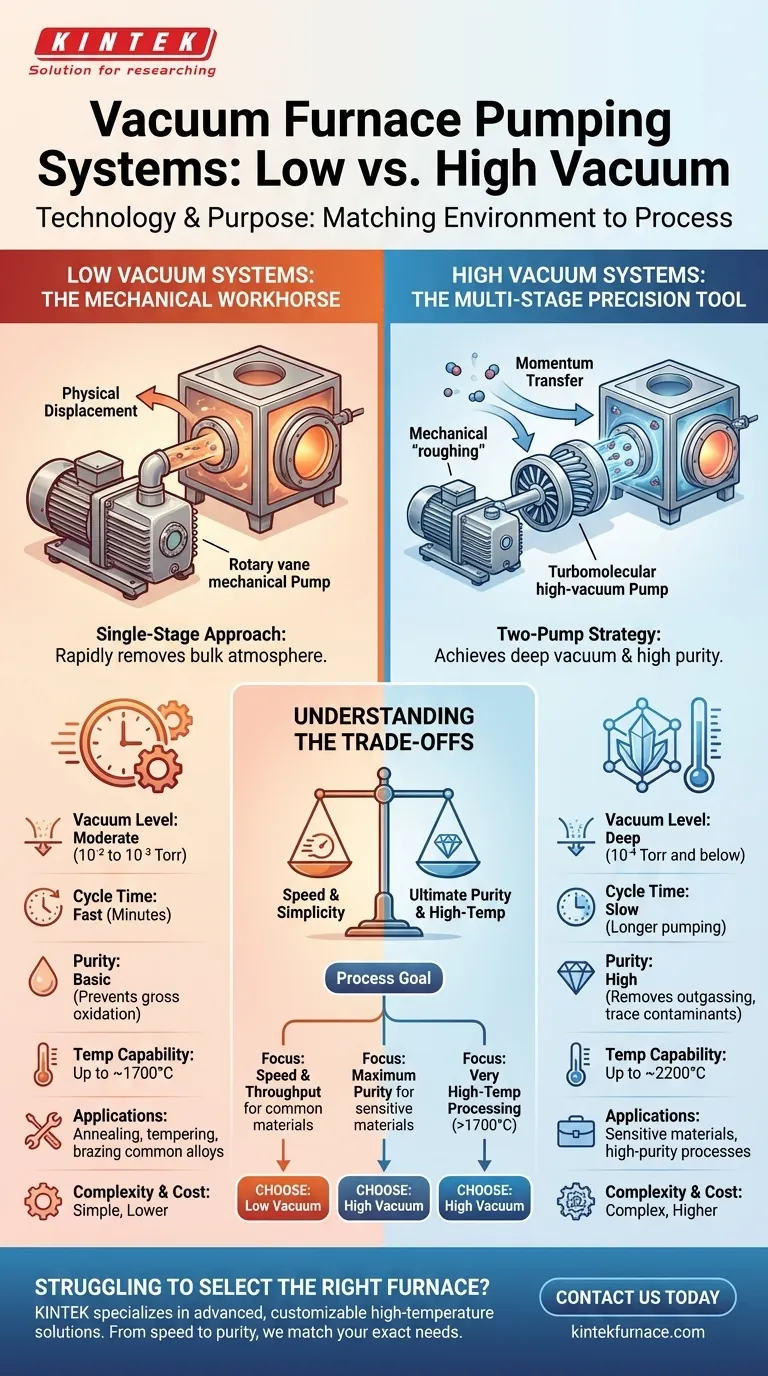

시각적 가이드
