Sic 저항체에 대한 용광로 가열 챔버의 권장 치수는 무엇입니까? 성능 및 수명 최적화

최적의 성능과 수명을 위해, 용광로 가열 챔버 치수는 SiC 저항체의 고온 영역을 신중하게 고려하여 지정해야 합니다. 두 가지 주요 설계 옵션이 있습니다: 챔버 길이를 저항체의 고온 영역 길이와 같게 만들거나, 열 복사를 관리하기 위한 특정 설계 기능을 통합하는 경우 1인치(25mm) 더 짧게 만드는 것입니다.

핵심 원칙은 단순히 치수를 맞추는 것이 아니라, SiC 발열체가 균일하게 열을 복사하고 기계적 응력 없이 자유롭게 팽창할 수 있도록 하는 것입니다. 챔버 설계는 이 두 가지 중요한 기능을 촉진해야 합니다.

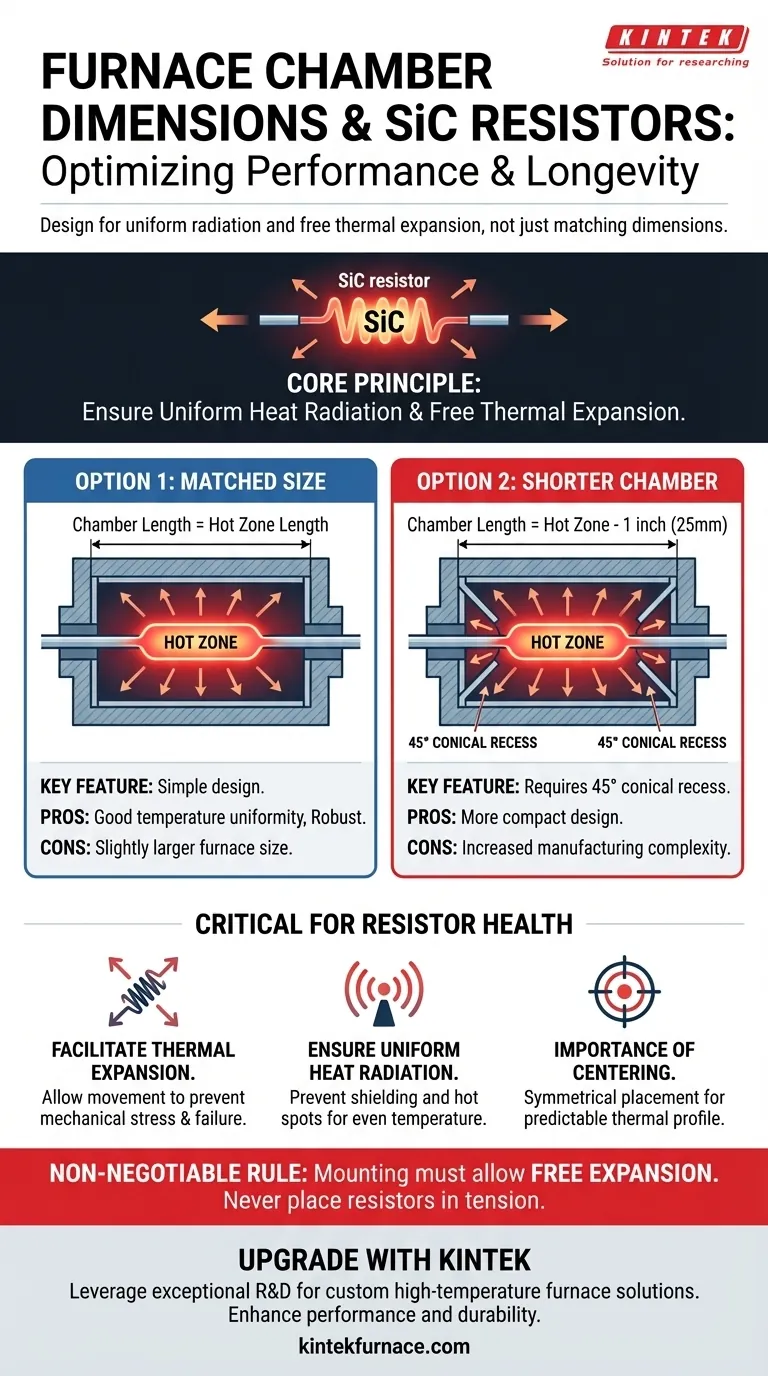

두 가지 핵심 크기 조정 전략

챔버와 저항체의 고온 영역 간의 관계는 온도 균일성과 발열체의 수명에 직접적인 영향을 미칩니다. 올바른 전략을 선택하는 것은 설계 우선순위에 따라 달라집니다.

옵션 1: 챔버를 고온 영역 길이와 일치시키기

이것은 가장 간단하고 일반적인 접근 방식입니다. 용광로 내부 챔버 길이를 SiC 저항체의 고온 영역 길이와 같게 만듦으로써 충분한 공간을 제공합니다.

이 설계는 저항체의 전체 가열 부분이 챔버로 자유롭고 대칭적으로 에너지를 복사할 수 있도록 보장합니다. 이는 우수한 온도 균일성을 달성하는 가장 간단한 방법입니다.

옵션 2: 챔버를 1인치(25mm) 더 짧게 만들기

챔버를 요소의 고온 영역보다 약간 짧게 만듦으로써 더 컴팩트한 용광로를 만들 수 있습니다. 그러나 이 경우 용광로 벽에 중요한 수정이 필요합니다.

요소의 각 끝에 있는 내화벽에 45° 원뿔형 오목부를 통합해야 합니다. 이 테이퍼진 개구부는 고온 영역의 끝 부분이 평평한 벽에 의해 "가려지는" 것을 방지하여 열 전달 불량 및 요소의 잠재적인 고온 지점을 유발할 수 있습니다. 원뿔형 모양은 열이 주 챔버로 제대로 복사되도록 합니다.

이 치수가 저항체 건강에 중요한 이유

올바른 챔버 설계는 단순히 효율성 문제가 아니라, SiC 발열체의 조기 고장을 방지하는 데 근본적입니다. 목표는 요소가 의도한 대로 기능할 수 있는 안정적인 환경을 조성하는 것입니다.

제한 없는 열팽창 촉진

SiC 저항체는 가열되면 팽창합니다. 용광로 챔버와 장착 시스템은 이러한 움직임을 허용해야 합니다.

요소가 구속되면 기계적 응력이 축적되어 균열 및 치명적인 고장으로 이어질 수 있습니다. 두 가지 크기 조정 전략 모두 올바르게 구현될 경우 이러한 열팽창 및 수축에 필요한 간격을 제공합니다.

균일한 열 복사 보장

발열체의 주요 기능은 열을 복사하는 것입니다. 고온 영역의 어떤 부분이든 표면에 너무 가깝거나 가려져 있으면 효과적으로 복사할 수 없습니다.

이는 요소와 용광로 내에서 불균일한 온도를 생성합니다. 이러한 불균형은 저항체 수명을 단축시키고 용광로에서 실행되는 공정의 품질을 저하시킵니다.

중심 맞추기의 중요성

길이 치수와 관계없이 SiC 저항체는 챔버 내부에 중심을 맞춰야 합니다. 이는 수평 및 수직 방향 모두에 적용됩니다.

중심 맞추기는 열이 용광로 벽과 작업물 쪽으로 대칭적으로 복사되도록 보장하며, 이는 예측 가능하고 균일한 열 프로파일을 달성하는 데 필수적입니다.

장단점 이해

각 설계 전략에는 고유한 고려 사항이 있습니다. 선택은 단순성과 다른 설계 제약 조건 간의 균형에 따라 달라집니다.

일치하는 크기: 단순성 대 공간

챔버를 고온 영역에 맞추는 주요 이점은 설계 단순성입니다. 이는 제조 오류가 발생할 가능성이 적은 견고하고 관대한 접근 방식입니다.

단점은 주어진 고온 영역에 대해 약간 더 크고 따라서 잠재적으로 덜 단열된 용광로 설계입니다.

더 짧은 챔버: 컴팩트함 대 복잡성

챔버를 더 짧게 만들면 더 컴팩트한 용광로 설계가 가능합니다. 이는 공간이 중요하거나 단열을 최적화하는 데 유리할 수 있습니다.

명확한 단점은 복잡성 증가입니다. 45° 원뿔형 오목부는 올바르게 제조되어야 합니다. 부적절하게 형성된 오목부는 온도 균일성을 악화시켜 설계의 목적을 무효화할 수 있습니다.

장착 자유는 타협할 수 없습니다

저항체는 절대로 장력 상태에 놓여서는 안 된다는 점을 기억하십시오. 장착 하드웨어는 요소를 안전하게 지지하면서 독립적으로 팽창 및 수축할 수 있도록 해야 합니다. 이 원칙은 가장 중요하며 모든 크기 조정 및 방향 선택에 적용됩니다.

용광로 설계에 적합한 선택하기

최종 결정은 제조 용이성, 성능 보장 또는 물리적 제약 등 프로젝트의 특정 우선순위에 따라 달라져야 합니다.

주요 초점이 설계 단순성과 보장된 균일성이라면: 용광로 챔버 치수를 저항체의 고온 영역 길이와 직접 일치시키십시오.
주요 초점이 가능한 한 가장 컴팩트한 용광로를 만드는 것이라면: 챔버를 1인치(25mm) 더 짧게 설계할 수 있지만, 각 끝에 적절하게 형성된 45° 원뿔형 오목부를 반드시 포함해야 합니다.
선택과 관계없이: 장착 시스템이 제한 없이 요소를 지지하여 기계적 고장을 방지하기 위해 자유로운 열팽창을 허용하는지 항상 확인하십시오.

적절한 챔버 치수 결정은 안정적이고 효율적인 고온 공정의 기초입니다.

요약표:

전략	고온 영역 대비 챔버 길이	주요 특징	장점	단점
옵션 1	고온 영역 길이와 동일	추가 기능 없음	간단한 설계, 우수한 온도 균일성	약간 더 큰 용광로 크기
옵션 2	1인치 (25mm) 더 짧음	각 끝에 45° 원뿔형 오목부	더 컴팩트한 설계	제조 복잡성 증가
