본질적으로, 화학 기상 증착(CVD)은 단일 공정이 아니라 고성능 박막을 생성하기 위한 기술군입니다. 주요 유형은 에너지원과 작동 압력에 따라 구분되며, 여기에는 고속 증착을 위한 대기압 CVD (APCVD), 높은 균일성을 위한 저압 CVD (LPCVD), 저온 처리를 위한 플라즈마 강화 CVD (PECVD), 그리고 특정 결정질 재료 생성을 위한 유기금속 CVD (MOCVD)가 포함됩니다.
"최고의" CVD 공정은 존재하지 않습니다. 중요한 결정은 막 품질, 증착 속도, 처리 온도 및 비용 사이의 전략적 절충이며, 각 변형은 다른 엔지니어링 문제를 해결하도록 최적화되어 있습니다.
핵심 변수: 에너지와 압력
모든 CVD 공정을 이해하는 것은 화학 반응을 시작하는 데 사용되는 에너지와 반응 챔버 내부의 압력이라는 두 가지 근본적인 매개변수에서 시작됩니다. 이 두 가지 요소는 최종 막의 특성에 관한 거의 모든 것을 결정합니다.
H3: 열 CVD: 기본
열 CVD는 공정의 가장 기본적인 형태입니다. 높은 온도(종종 600°C 이상)를 사용하여 전구체 가스가 반응하여 기판에 증착하는 데 필요한 활성화 에너지를 제공합니다.
이 방법은 개념적으로 간단하며 매우 순수하고 고품질의 막을 생산할 수 있습니다. 주요 한계는 높은 온도로, 기존 집적 회로와 같은 민감한 기판을 손상시키거나 변형시킬 수 있다는 것입니다.
H3: 플라즈마 강화 CVD (PECVD): 저온 솔루션
PECVD는 열 CVD의 온도 한계를 극복합니다. 열에만 의존하는 대신 전기장을 사용하여 플라즈마, 즉 이온화된 가스를 생성합니다.
이 플라즈마는 훨씬 낮은 온도(일반적으로 200-400°C)에서 전구체 가스를 분해하는 에너지를 제공합니다. 이로 인해 PECVD는 플라스틱이나 완전히 제조된 반도체 웨이퍼와 같은 온도에 민감한 재료에 막을 증착하는 데 필수적입니다.
작동 압력이 공정을 정의하는 방법
반응기 챔버 내부의 압력은 가스 분자가 이동하고 반응하는 방식에 극적인 영향을 미치며, 증착된 막의 품질과 균일성에 직접적인 영향을 줍니다.
H3: 대기압 CVD (APCVD): 속도와 처리량
APCVD는 표준 대기압에서 작동합니다. 이는 비싸고 느린 진공 펌핑 시스템이 필요 없게 하여 공정을 빠르고 비용 효율적으로 만듭니다.
그러나 이 압력에서는 가스 분자들이 빈번하게 충돌합니다. 이는 기판에 도달하기 전에 기상에서 원치 않는 반응을 일으켜 막 품질과 균일성을 저하시킬 수 있습니다. 이는 완벽한 막 구조보다 높은 처리량이 더 중요한 애플리케이션에 가장 적합합니다.
H3: 저압 CVD (LPCVD): 품질과 적합성
LPCVD는 진공 상태(대기압보다 훨씬 낮은)에서 작동합니다. 이는 가스 분자의 평균 자유 경로를 증가시켜, 충돌하기 전에 더 멀리 이동한다는 것을 의미합니다.
결과적으로, 반응은 기판 위에서가 아니라 기판 표면에서 일어나는 것에 의해 지배됩니다. 이는 뛰어난 균일성과 적합성—복잡한 3차원 구조를 고르게 코팅하는 능력—을 가진 막을 생성합니다. 이는 반도체 산업의 핵심 기술입니다.
고급 요구 사항을 위한 특수 공정
기술이 재료에 더 많은 것을 요구함에 따라, 매우 특정한 요구 사항을 충족하기 위해 특수 CVD 변형이 개발되었습니다.
H3: 유기금속 CVD (MOCVD): 고순도 결정질 막용
MOCVD는 유기금속 전구체—금속 원자가 유기 그룹과 결합된 복합 분자—를 사용하는 특정 유형의 열 CVD입니다.
이 공정은 LED, 레이저 및 고주파 전자 장치에 사용되는 갈륨 비소(GaAs) 및 갈륨 질화물(GaN)과 같은 고품질 화합물 반도체 제조를 위한 산업 표준입니다. 전구체 선택은 최종 재료의 구성에 대한 정밀한 제어를 제공합니다.
H3: 원자층 증착 (ALD): 정밀도의 궁극
종종 CVD의 하위 분류로 간주되는 ALD는 정밀도를 원자 수준으로 끌어올립니다. 연속적인 가스 흐름 대신 ALD는 서로 다른 전구체의 순차적인 자기 제한 펄스를 사용합니다.
각 펄스는 정확히 한 원자층을 증착하며, 노출 시간과 관계없이 더 이상 증착되지 않습니다. 이는 최신 나노 스케일 반도체 장치에 절대적으로 중요한 비할 데 없는 옹스트롬 수준의 막 두께 제어를 제공합니다.
H3: 반응기 설계: 핫월 vs. 콜드월
반응기 구성도 공정을 정의합니다. 핫월 반응기에서는 챔버 벽이 기판과 함께 가열되므로 배치 처리에서 균일한 가열에 이상적입니다. 콜드월 반응기에서는 기판만 가열되어 챔버 벽에 원치 않는 막 증착을 최소화합니다.
절충점 이해
CVD 공정을 선택하는 것은 상충되는 우선순위의 균형을 맞추는 것을 포함합니다. 어떤 단일 방법도 모든 면에서 우수하지 않으며, 각 방법은 다른 최적화 지점을 나타냅니다.
H3: 처리량 vs. 품질
APCVD는 가장 높은 처리량을 제공하지만, 종종 막 순도 및 균일성 저하를 대가로 합니다. 대조적으로, LPCVD 및 ALD는 탁월한 품질과 적합성을 제공하지만 상당히 느린 공정입니다.
H3: 온도 vs. 기판 호환성
열 CVD는 간단하지만 높은 온도로 인해 실리콘 웨이퍼와 같은 견고한 기판으로 제한됩니다. PECVD의 주요 장점은 낮은 증착 온도로, 폴리머, 유리 및 열 스트레스를 견딜 수 없는 장치에 사용할 수 있다는 것입니다.
H3: 비용 vs. 복잡성
APCVD 시스템은 일반적으로 가장 간단하고 저렴합니다. LPCVD 및 PECVD 시스템은 진공 장비가 필요하여 비용이 증가합니다. MOCVD 및 ALD 시스템은 매우 복잡하고 비싸며, 재료 품질 또는 두께 제어에서 고유한 기능이 필수적인 애플리케이션에 예약되어 있습니다.
목표에 맞는 CVD 공정 선택
애플리케이션의 주요 요구 사항이 기술 선택을 안내할 것입니다.
- 최대 처리량과 저비용이 주요 초점이라면: 보호 코팅 또는 간단한 산화물 층 증착과 같은 애플리케이션의 시작점은 APCVD입니다.
- 높은 균일성과 복잡한 형상 코팅이 주요 초점이라면: 마이크로일렉트로닉스에서 중요한 유전체 및 폴리실리콘 층에는 LPCVD가 산업 표준입니다.
- 온도에 민감한 기판에 증착하는 것이 주요 초점이라면: 플라스틱, 완성된 회로 또는 유연한 전자 장치와 관련된 애플리케이션에는 PECVD가 필수적인 선택입니다.
- 광전자 공학용 고순도 결정질 막을 성장시키는 것이 주요 초점이라면: LED, 레이저 및 고전력 트랜지스터 제조에는 MOCVD가 필요한 특수 도구입니다.
- 원자 스케일에서 궁극적인 두께 제어가 주요 초점이라면: ALD는 최첨단 논리 및 메모리 칩에 필요한 옹스트롬 수준의 정밀도를 제공하는 유일한 공정입니다.
궁극적으로, 올바른 증착 기술을 선택하는 것은 재료 요구 사항을 명확하게 정의하고 이를 가장 효과적으로 충족하는 도구를 선택하는 것입니다.
요약표:
| 공정 유형 | 주요 특징 | 이상적인 애플리케이션 |
|---|---|---|
| APCVD | 고속, 저비용 | 보호 코팅, 단순 산화물 |
| LPCVD | 높은 균일성, 적합성 | 마이크로일렉트로닉스, 유전체 층 |
| PECVD | 저온, 플라즈마 강화 | 온도에 민감한 기판, 유연 전자 장치 |
| MOCVD | 고순도 결정질 막 | LED, 레이저, 고주파 전자 장치 |
| ALD | 원자 수준 정밀도, 자기 제한 | 나노 스케일 반도체 장치 |
박막 증착을 최적화할 준비가 되셨습니까? 뛰어난 R&D 및 사내 제조를 통해 KINTEK은 다양한 실험실에 고급 고온로 솔루션을 제공합니다. 머플, 튜브, 로터리 퍼니스, 진공 및 분위기 퍼니스, CVD/PECVD 시스템을 포함한 당사의 제품군은 고유한 실험 요구 사항을 정확하게 충족하는 강력한 맞춤형 기능을 통해 보완됩니다. 반도체, 광전자 공학 또는 기타 재료로 작업하든 관계없이, 우수한 결과를 위해 이상적인 CVD 공정을 선택하고 맞춤화하는 데 도움을 드릴 수 있습니다. 지금 문의하십시오 요구 사항을 논의하고 실험실의 효율성을 향상시키십시오!

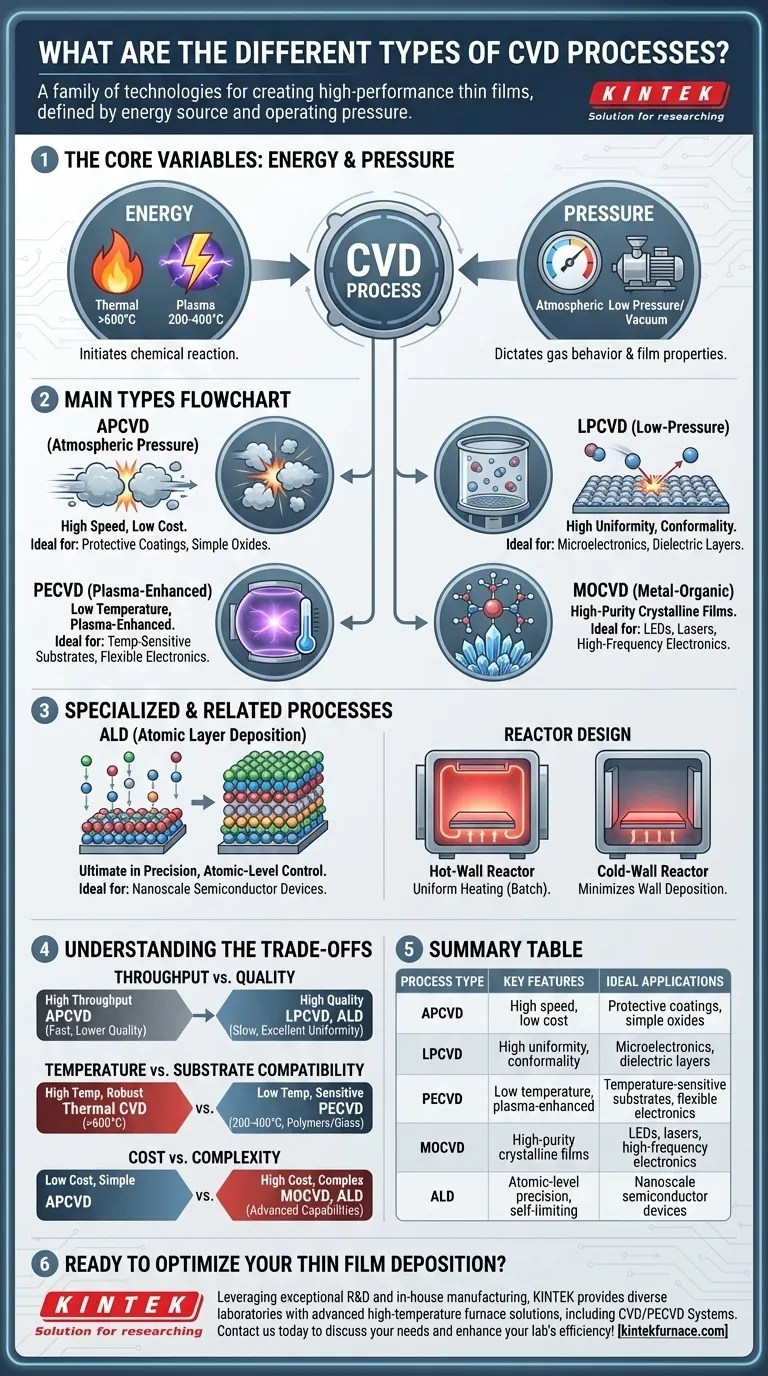

시각적 가이드
