화학 기상 증착(Cvd)의 구성 요소는 무엇입니까? 3가지 핵심 Cvd 하위 시스템 가이드

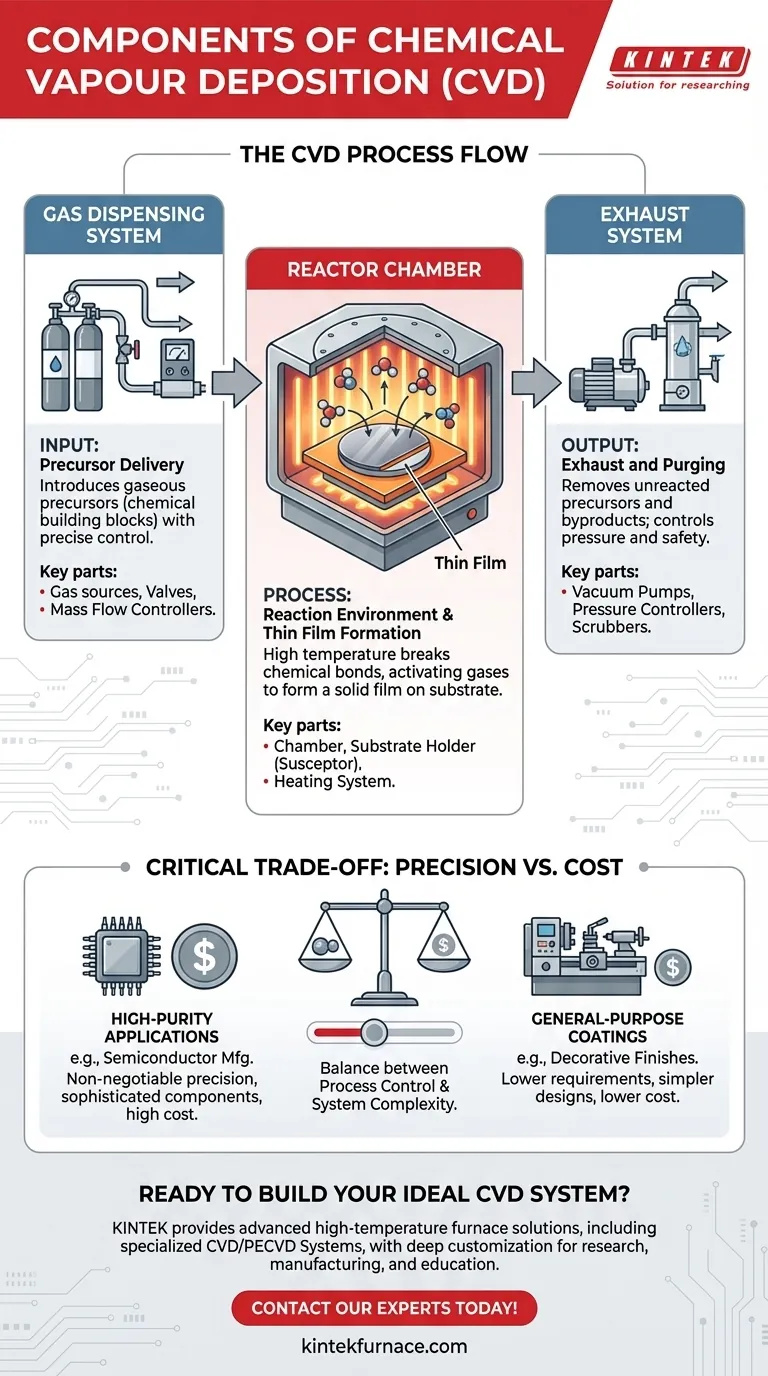

본질적으로, 화학 기상 증착(CVD) 시스템은 세 가지 기본 부분으로 구성됩니다. 반응물 전구체를 도입하기 위한 가스 분배 시스템, 기판 위에 막이 성장하는 반응 챔버, 그리고 부산물을 제거하고 압력을 제어하기 위한 배기 시스템입니다.

CVD 장치는 부품 목록으로 이해하기보다는, 반응성 가스 공급, 고체 필름을 형성하기 위한 화학 반응 유도, 그리고 남은 물질의 안전한 배출이라는 정밀한 일련의 이벤트를 관리하도록 설계된 고도로 제어되는 환경으로 이해하는 것이 가장 좋습니다.

CVD 공정: 구성 요소가 함께 작동하는 방식

구성 요소를 제대로 이해하려면 먼저 CVD 공정의 네 가지 중요한 단계를 살펴보아야 합니다. 각 단계는 시스템의 특정 부분에 의해 활성화됩니다.

1단계: 전구체 공급

공정은 가스 분배 시스템에서 시작됩니다. 이 시스템은 최종 박막의 화학적 구성 요소인 기체 전구체를 정밀하게 측정된 양으로 반응 챔버에 도입합니다.

이를 시스템의 "공급망"이라고 생각하십시오. 이 가스들의 비율과 유량은 결과로 나오는 박막의 조성과 품질을 직접적으로 결정하므로 정밀도가 매우 중요합니다.

2단계: 반응 환경

다음으로, 전구체는 반응 챔버로 들어갑니다. 이 챔버는 기판(코팅될 재료)을 수용하며 특정하고 균일한 온도로 가열됩니다.

이 고온은 전구체 가스의 화학 결합을 끊어 반응성을 갖게 하고 고체를 형성할 준비를 하는 데 필요한 에너지를 제공합니다.

3단계: 박막 형성

열에 의해 활성화되면, 전구체 가스는 뜨거운 기판 표면 위 또는 근처에서 반응합니다. 이 화학 반응의 결과로 기판 위에 단단하고 밀도가 높으며 균일한 박막이 형성됩니다.

반응하지 않은 가스 분자와 반응으로 생성된 화학 부산물은 증기 상태로 챔버에 남아 있습니다.

4단계: 배기 및 퍼징

마지막으로, 배기 시스템은 반응하지 않은 전구체와 기체 부산물을 챔버에서 제거합니다. 이는 안전과 공정 제어 모두에 중요한 단계입니다.

이 시스템에는 일반적으로 저압을 유지하기 위한 진공 펌프, 유해 가스를 중화하기 위한 스크러버, 그리고 전체 공정이 안정적인 조건에서 발생하도록 보장하는 컨트롤러가 포함됩니다.

핵심 구성 요소 이해하기

공정을 기반으로 하드웨어를 세 가지 필수 하위 시스템으로 그룹화할 수 있습니다.

가스 분배 시스템

이것은 CVD 반응기의 입력 모듈입니다. 여기에는 반응물질을 챔버로 안정적이고 반복 가능한 흐름으로 보장하는 가스 공급원, 밸브 및 질량 유량 컨트롤러가 포함됩니다.

반응 챔버

이것은 증착이 일어나는 시스템의 심장부입니다. 주요 구성 요소에는 챔버 자체, 기판 홀더(또는 서셉터), 그리고 요구되는 고온을 달성하기 위한 강력한 가열 시스템(예: 저항 또는 유도 가열기)이 포함됩니다.

배기 시스템

이것은 출력 및 안전 모듈입니다. 여기에는 압력 컨트롤러, 필요한 저압 환경을 조성하기 위한 진공 펌프, 그리고 유해 배기 가스를 처리하기 위한 스크러버 또는 제거 시스템이 포함됩니다.

결정적인 상충 관계: 정밀도 대 비용

모든 CVD 시스템에서 주요 상충 관계는 공정 제어 수준과 전반적인 시스템 비용 및 복잡성 사이의 균형입니다.

고순도 응용 분야

반도체 제조와 같은 응용 분야에서는 절대적인 정밀도가 필수적입니다. 이를 위해서는 매우 정교한 질량 유량 컨트롤러, 초균일 가열 시스템, 그리고 고급 다단계 배기 처리가 필요합니다. 이러한 시스템은 매우 비쌉니다.

범용 코팅

공작 기계 코팅 또는 장식용 마감과 같은 응용 분야에서는 균일성과 순도에 대한 요구 사항이 덜 엄격할 수 있습니다. 이를 통해 초기 및 운영 비용이 낮은 더 단순하고 견고한 시스템 설계를 할 수 있습니다. 구성 요소의 선택은 이러한 최종 목표를 직접적으로 반영합니다.

목표에 맞는 올바른 선택하기

최적의 CVD 구성 요소 설정은 의도된 응용 분야에 전적으로 달려 있습니다.

첨단 연구에 중점을 둔다면: 다양한 화학 물질과 조건을 테스트하기 위해 쉽게 수정할 수 있는 유연한 가스 공급 시스템과 반응기를 우선시하십시오.
대량 생산에 중점을 둔다면: 가동 시간과 작업자 안전을 보장하기 위해 구성 요소의 신뢰성, 공정 반복성, 그리고 견고하고 자동화된 배기 및 안전 시스템을 강조하십시오.
기초 재료 과학 교육에 중점을 둔다면: 수동 제어 기능과 기본 진공 및 배기 구성 요소를 갖춘 더 간단한 시스템이 충분하고 더 교육적일 수 있습니다.

궁극적으로, 각 구성 요소가 전체 공정에 어떻게 기여하는지 이해하면 기술적 및 경제적 목표에 완벽하게 맞는 시스템을 선택하거나 설계할 수 있습니다.

요약표:

CVD 구성 요소	주요 기능	포함된 주요 부품
가스 분배 시스템	정밀한 양의 반응물 전구체 공급	가스 공급원, 밸브, 질량 유량 컨트롤러
반응 챔버	화학 반응을 가능하게 하기 위해 기판 가열	챔버, 기판 홀더(서셉터), 가열 시스템
배기 시스템	부산물 제거 및 챔버 압력 제어	진공 펌프, 압력 컨트롤러, 스크러버
