핵심적으로, 게이트 매체를 준비하기 위해 화학 기상 증착(CVD) 튜브로를 사용하는 것은 세 가지 중요한 이점을 제공합니다: 박막 특성 제어의 탁월한 정확성, 증착된 재료의 비할 데 없는 순도, 그리고 기판에 대한 우수한 접착력. 이러한 속성은 현대 전자 제품을 구동하는 신뢰할 수 있는 고성능 트랜지스터를 만들기 위해 타협할 수 없는 요소입니다.
게이트 유전체를 생성하는 데 있어 근본적인 과제는 원자적으로 정밀하고, 초순수하며, 구조적으로 완벽한 절연층을 증착하는 것입니다. CVD 튜브로는 이러한 까다로운 요구 사항을 충족하는 데 필요한 온도, 분위기 및 화학 반응에 대한 제어 수준을 제공하기 때문에 업계 표준 도구입니다.
게이트 유전체 품질의 기둥
게이트 유전체는 트랜지스터에서 가장 중요한 구성 요소 중 하나이며, 게이트가 전류 흐름을 제어할 수 있도록 하는 절연 장벽 역할을 합니다. 이 층의 품질은 장치의 성능과 신뢰성을 직접적으로 결정합니다. CVD 튜브로는 이를 완벽하게 만드는 이상적인 환경을 제공합니다.
박막 증착의 비할 데 없는 정밀도
CVD 공정은 박막 성장에 대한 원자 수준 제어를 가능하게 합니다. 전구체 가스 유량, 온도 및 증착 시간을 정밀하게 관리함으로써 게이트 유전체 박막의 정확한 두께, 화학 조성 및 구조를 결정할 수 있습니다.
이러한 정밀도는 웨이퍼 전체에 걸쳐 균일성을 보장하며, 이는 일관된 성능 특성을 가진 수백만 개의 동일한 트랜지스터를 생산하는 데 필수적입니다.
궁극적인 재료 순도 달성
CVD 공정은 본질적으로 정제 방법입니다. 전구체 가스에서 원하는 요소만 기판 표면에 증착되는 고온 화학 반응을 포함합니다.
불필요한 부산물과 불순물은 기상에 남아 시스템에서 배출됩니다. 이는 최소한의 결함과 오염 물질을 가진 유전체 층을 생성하며, 이는 전류 누설을 방지하고 장치의 전기적 무결성을 보장하는 데 중요합니다.
강력한 접착 및 안정성 보장
CVD는 단순히 위에 놓인 물리적 층이 아니라 증착된 박막과 아래 기판 사이에 강력한 화학 결합을 생성합니다.
증착 조건 및 후속 어닐링 단계를 최적화함으로써 이 강력한 접착력은 장치 전체의 안정성과 신뢰성을 향상시킵니다. 이 견고한 인터페이스는 트랜지스터의 작동 수명 동안 발생하는 열적 및 전기적 스트레스에 견딜 수 있습니다.
장단점 이해
CVD 튜브로는 강력한 도구이지만, 작동 복잡성과 한계를 인식하는 것이 중요합니다.
고온 요구 사항
전통적인 CVD 공정은 필요한 화학 반응을 유도하기 위해 종종 매우 높은 온도를 필요로 합니다. 이러한 열 예산은 나중 제조 단계에서 웨이퍼에 이미 존재하는 다른 온도에 민감한 구조에 잠재적으로 영향을 미칠 수 있는 제약이 될 수 있습니다.
공정 복잡성 및 제어
CVD의 이점을 얻으려면 정교한 장비가 필요합니다. 가스 흐름, 압력 및 온도 램프에 대한 정밀한 제어는 복잡하며 안정적이고 반복 가능한 레시피를 개발하고 유지 관리하기 위해서는 상당한 공정 엔지니어링 전문 지식이 필요합니다.
전구체 취급 및 안전
CVD 공정에서 전구체로 사용되는 화학 물질은 반응성이 높거나, 유독하거나, 가연성일 수 있습니다. 이러한 물질을 취급하려면 엄격한 안전 프로토콜과 전문 인프라가 필요하며, 이는 운영 오버헤드를 증가시킵니다.
귀하의 목표에 맞는 올바른 선택
CVD 튜브로 사용 결정은 반도체 소자 물리학의 타협할 수 없는 요구 사항에 의해 좌우됩니다.
- 고성능 트랜지스터에 중점을 둔다면: CVD 튜브로는 신뢰성과 속도에 필요한 초순수하고 균일하며 구조적으로 건전한 게이트 유전체를 생성하기 위한 확실한 선택입니다.
- 재료 연구 및 개발에 중점을 둔다면: 시스템의 다용성은 표준 이산화규소 및 질화규소에서 고급 고유전율 유전체에 이르는 광범위한 유전체 재료를 실험할 수 있게 합니다.
- 확장 가능한 제조에 중점을 둔다면: CVD 공정은 소규모 실험실 연구에서 대량 산업 생산까지 효과적으로 확장되는 검증되고 성숙한 기술입니다.
궁극적으로, 튜브로 내에서 CVD 공정을 마스터하는 것은 반도체 기술의 한계를 뛰어넘는 고급 게이트 구조를 제작하는 데 필수적입니다.
요약 표:
| 장점 | 주요 이점 |
|---|---|
| 박막 증착의 정밀도 | 균일한 두께 및 조성을 위한 원자 수준 제어 |
| 재료 순도 | 전류 누설 감소를 위한 최소한의 결함 및 오염 물질 |
| 접착 및 안정성 | 향상된 장치 신뢰성을 위한 강력한 화학 결합 |
KINTEK의 고급 CVD 튜브로로 반도체 공정의 잠재력을 최대한 발휘하십시오. 탁월한 R&D 및 자체 제조 역량을 활용하여 다양한 실험실에 맞춤형 고온로 솔루션을 제공합니다. 튜브로, CVD/PECVD 시스템 등을 포함한 당사의 제품 라인은 깊은 맞춤화 기능을 통해 귀하의 고유한 실험 요구를 충족하도록 설계되었습니다. 고성능 트랜지스터를 개발하든 생산을 확장하든, 당사의 전문성은 정밀한 제어, 순도 및 신뢰성을 보장합니다. 지금 문의하십시오 게이트 매체 준비를 개선하고 프로젝트에서 혁신을 추진하는 방법을 논의하십시오!

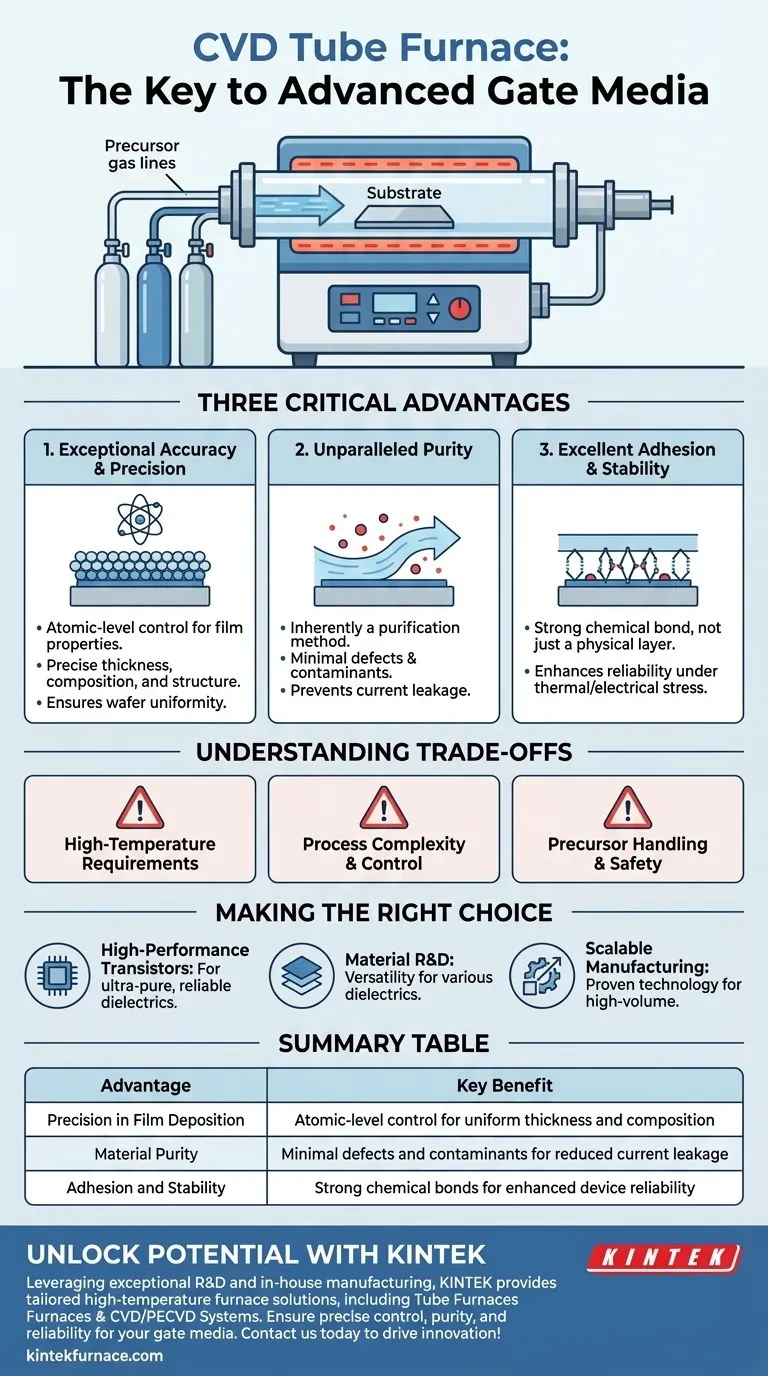

시각적 가이드
