본질적으로, 다중 챔버 연속 진공로는 순차적이고 중단-시작 방식의 공정을 고효율의 연속 생산 라인으로 전환하여 탁월한 성능을 발휘합니다. 모든 로드마다 가열하고 냉각해야 하는 단일 또는 이중 챔버 배치로와 달리, 다중 챔버 시스템은 가열 구역을 일정한 온도로 유지합니다. 작업물은 각 단계에 최적화된 개별 챔버를 통과하며, 이는 처리량을 극적으로 증가시키고 에너지 소비를 대폭 줄입니다.
핵심 장점은 기능의 분리입니다. 가열 및 냉각과 같은 특정 작업에 챔버를 할당함으로써, 다중 챔버 연속로는 배치 시스템의 열 순환에 내재된 막대한 시간과 에너지 낭비를 제거하여 현대 대량 생산에 이상적입니다.
근본적인 차이: 연속 흐름 vs. 배치 처리
장점을 이해하려면 먼저 두 노 구조 간의 작동 차이를 시각화하는 것이 중요합니다. 이들은 근본적으로 다른 두 가지 생산 철학을 나타냅니다.
단일 챔버 배치로 작동 방식
전통적인 단일 챔버 배치로는 모든 열처리 공정 단계를 하나의 용기에서 순차적으로 수행합니다. 사이클은 재료를 적재하고, 공기를 펌프하여 진공을 만들고, 챔버를 목표 온도로 가열하고, 유지하고, 챔버를 다시 냉각하고, 마지막으로 완성된 부품을 언로드하는 것으로 구성됩니다.
용광로의 전체 열 질량(벽, 단열재 및 고정 장치 포함)은 모든 배치마다 가열 및 냉각되어야 합니다. 이는 상당한 가동 중단 시간과 에너지 비효율성을 초래합니다.
다중 챔버 연속 방식의 장점

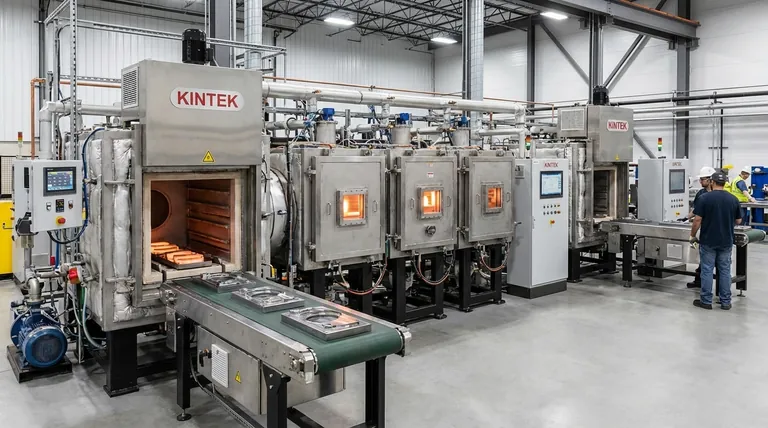

다중 챔버 연속로는 조립 라인처럼 작동합니다. 이는 일련의 연결된 챔버로 구성되며, 각 챔버는 공정의 특정 부분(예: 적재, 예열, 고온 침지, 냉각/담금질, 언로드)에 최적화되어 있습니다.
작업물은 한 챔버에서 다음 챔버로 자동으로 이동됩니다. 중요하게도, 고온 챔버는 지속적으로 작동 온도를 유지하는 반면, 냉각 챔버는 차갑게 유지됩니다. 작업물 자체만 열 구역 사이를 이동합니다.
다중 챔버 설계의 주요 장점
이러한 연속 흐름 아키텍처는 고용량 산업 응용 분야에 필수적인 여러 복합적인 이점을 제공합니다.
처리량의 극적인 증가
가열, 침지 및 냉각이 다른 챔버에서 동시에 발생하므로, 노의 출력은 하나의 전체 사이클을 완료하는 데 걸리는 시간에 의해 제한되지 않습니다. 이전 배치가 냉각 챔버로 이동하자마자 새 배치가 가열 챔버로 들어갈 수 있어 대량 생산에 이상적인 연속적인 생산 흐름을 가능하게 합니다.
상당한 에너지 절약
이것은 틀림없이 가장 영향력 있는 장점입니다. 핫 존을 영구적으로 온도로 유지함으로써, 전체 노 챔버를 차가운 상태에서 반복적으로 가열하는 데 필요한 막대한 에너지를 제거합니다. 저장된 열은 효율적으로 유지되고 활용되어 생산되는 부품당 에너지 비용이 훨씬 낮아집니다.
유지보수 감소 및 장비 수명 연장
배치로의 지속적인 가열 및 냉각(열 순환)은 발열체, 단열재 및 챔버 자체와 같은 구성 요소에 상당한 스트레스를 유발합니다. 연속로의 안정적인 핫 존은 이러한 스트레스를 최소화하여 유지보수 비용을 절감하고 중요 구성 요소의 작동 수명을 연장합니다.
향상된 공정 제어 및 일관성
각 단계에 전용 챔버가 있어 가열 및 냉각 프로파일을 보다 정밀하게 제어하고 최적화할 수 있습니다. 이러한 분리는 두 기능을 모두 단일 챔버에서 사용하는 데 내재된 타협을 방지하여 배치마다 우수한 야금학적 반복성 및 제품 품질로 이어집니다.
완전 자동화 및 통합
이러한 시스템은 완전 자동화된 전기 기계 통합 생산 라인으로 설계되었습니다. 이는 수동 개입의 필요성을 줄이고, 인적 오류 가능성을 최소화하며, 매우 일관되고 신뢰할 수 있는 제조 공정을 보장합니다.
장단점 이해하기
대량 생산을 위한 명확한 장점에도 불구하고, 다중 챔버로는 보편적인 해결책이 아닙니다. 객관성을 위해서는 그 한계를 인정해야 합니다.
높은 초기 투자 비용
연속 진공로는 복잡하고 대규모 시스템입니다. 초기 구매 가격, 설치 비용 및 시설 요구 사항은 표준 배치로보다 훨씬 높습니다. 경제적 정당성은 전적으로 대량 생산 달성에 달려 있습니다.
낮은 공정 유연성
이러한 용광로는 일반적으로 특정하고 일관된 생산 실행에 최적화되어 있습니다. 소량의 다양한 배치에 대한 공정 매개변수, 사이클 시간 또는 부품 형상의 빈번한 변경이 필요한 작업장 또는 R&D 환경에는 적합하지 않습니다.
귀사의 응용 분야에 적합한 선택
배치로와 연속로 사이의 결정은 귀사의 특정 생산 목표 및 경제적 현실에 기반한 전략적인 것입니다.
- 주요 초점이 일관된 부품의 대량, 연속 생산인 경우: 다중 챔버 연속로는 단위당 최저 비용, 최고 처리량 및 최상의 에너지 효율성을 달성하기 위한 우수한 선택입니다.
- 주요 초점이 다양하고 소량 배치 또는 R&D를 위한 공정 유연성인 경우: 단일 챔버 배치로는 초기 비용이 낮고 운영 적응성이 뛰어나 훨씬 더 실용적이고 비용 효율적인 솔루션을 제공합니다.
- 주요 초점이 처리량 증가와 약간의 유연성 균형인 경우: 가열 및 담금질을 분리하는 이중 챔버 배치로는 단일 챔버 모델의 사이클 시간을 개선하면서 연속 시스템의 전체 비용 및 규모 없이 효과적인 중간 지점 역할을 할 수 있습니다.
궁극적으로 올바른 용광로 기술을 선택하려면 장기적인 생산량, 공정 요구 사항 및 자본 투자 전략에 대한 명확한 이해가 필요합니다.
요약 표:
| 장점 | 설명 |
|---|---|
| 처리량 증가 | 연속 흐름은 동시 가열, 침지 및 냉각을 허용하여 대량 생산에 이상적입니다. |
| 에너지 절약 | 열 순환을 제거하여 일정한 핫 존 온도를 유지함으로써 에너지 비용을 절감합니다. |
| 유지보수 감소 | 안정적인 열 조건은 구성 요소에 가해지는 스트레스를 최소화하여 유지보수를 줄이고 수명을 연장합니다. |
| 향상된 공정 제어 | 전용 챔버는 일관되고 고품질의 결과를 위해 정밀한 온도 및 냉각 제어를 가능하게 합니다. |
| 완전 자동화 | 통합 시스템은 수동 개입을 줄여 신뢰성을 보장하고 오류를 최소화합니다. |
