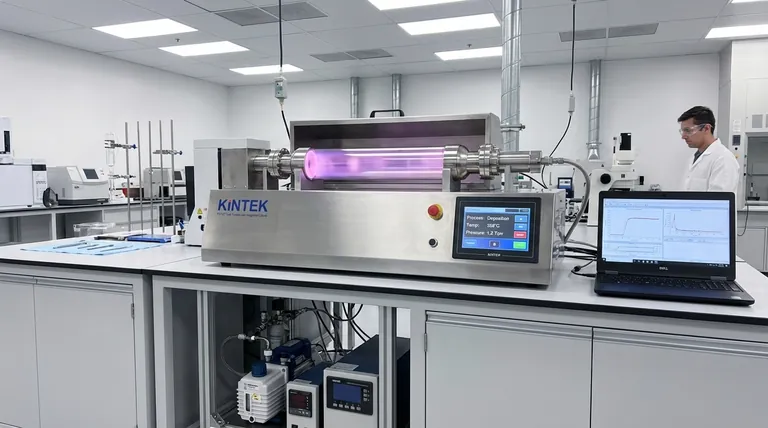

전통적인 Cvd 방식에 비해 Pecvd를 사용할 때의 이점은 무엇인가요? 저온 박막 증착 기술을 활용해 보세요

PECVD의 결정적인 이점은 전통적인 화학 기상 증착(CVD) 방식보다 훨씬 낮은 온도에서 고품질 박막을 증착할 수 있다는 점입니다. 이는 플라즈마를 사용하여 전구체 가스에 에너지를 공급함으로써 기존 공정에서 요구되는 높은 열 에너지를 대체함으로써 달성됩니다. 이러한 근본적인 차이는 현대 제조, 특히 전자 및 재료 과학 분야에서 중요한 역량을 열어줍니다.

PECVD는 전통적인 CVD의 주요 한계인 고열 문제를 극복합니다. 화학 반응을 유도하기 위해 열 에너지 대신 플라즈마를 사용함으로써, 그렇지 않으면 손상되거나 파괴될 수 있는 온도에 민감한 재료의 코팅을 가능하게 하여 제조할 수 있는 범위가 극적으로 확장됩니다.

근본적인 차이점: 플라즈마 대 열 에너지

플라즈마 강화 화학 기상 증착(PECVD)의 이점을 이해하려면 먼저 기존의 열 방식과 비교하여 작동 방식을 구별해야 합니다. 핵심적인 차이는 박막 형성 반응을 개시하는 데 사용되는 에너지원에 있습니다.

전통적인 CVD의 작동 방식

전통적인 열 CVD는 필요한 활성화 에너지를 제공하기 위해 순전히 고온(종종 600°C에서 1000°C 이상)에 의존합니다.

전구체 가스가 고온의 반응기로 주입되면 강한 열에 의해 분해됩니다. 결과적으로 생성된 반응성 종이 기판 위에 증착되어 원하는 박막을 형성합니다.

PECVD가 판도를 바꾸는 방식

PECVD는 훨씬 낮은 온도(일반적으로 100°C에서 400°C 사이)에서 작동합니다. 열 대신 전기장을 사용하여 전구체 가스를 이온화하여 플라즈마를 생성합니다.

이 플라즈마는 이온, 전자 및 반응성 자유 라디칼이 밀집된 고에너지 상태의 물질입니다. 이러한 종들은 높은 열 예산 없이도 기판에 접촉할 때 고품질 필름을 형성할 만큼 충분히 화학적으로 반응성이 높습니다.

저온 공정의 주요 이점

저온에서 작동할 수 있다는 능력은 단순한 점진적인 개선이 아니라 여러 가지 중요한 이점을 제공하는 혁신적인 기능입니다.

온도에 민감한 기판과의 호환성

이것이 가장 직접적이고 영향력 있는 이점입니다. 많은 첨단 재료는 전통적인 CVD의 고온을 견딜 수 없습니다.

PECVD는 플라스틱, 폴리머 및 유기 재료와 같은 기판에 박막을 증착하는 것을 가능하게 합니다. 이 기능은 유연 전자 제품, 소비재 보호 코팅 및 생체 의학 장치와 같은 응용 분야에 필수적입니다.

마이크로일렉트로닉스에서의 우수한 제어

반도체 제조에서 웨이퍼는 이미 복잡한 다층 회로를 포함하고 있습니다. 고온에 노출되면 이전에 주입된 도펀트가 확산되거나 의도한 위치에서 이동할 수 있습니다.

이러한 확산은 나노 스케일 부품의 경계를 흐리게 하여 장치 성능과 수율을 저하시킵니다. PECVD의 낮은 열 예산은 이러한 원치 않는 도펀트 이동을 방지하므로 현대 전자 제품에서 더 작고 빠르며 더 복잡한 집적 회로를 제작하는 데 필수적입니다.

향상된 박막 특성 및 다용성

플라즈마 환경은 많은 열 CVD 공정에 비해 더 넓은 범위의 재료를 증착할 수 있게 합니다.

또한, 박막은 종종 우수한 기판 접착력 및 우수한 전기적 특성(예: 높은 절연 강도)과 같은 뛰어난 특성을 나타냅니다. 증착 중 낮은 열 응력은 더 안정적이고 내구성이 뛰어난 박막 형성에 기여합니다.

상충 관계 이해하기

PECVD는 강력하지만 보편적인 해결책은 아닙니다. 객관적인 평가는 고유한 과제를 인식해야 합니다.

플라즈마 유도 손상 가능성

플라즈마 내의 고에너지 이온은 반응을 유도하는 데 유용하지만 기판과 성장하는 박막을 물리적으로 폭격할 수도 있습니다. 정밀하게 제어되지 않으면 결함이나 표면 손상이 발생하여 재료 성능에 영향을 미칠 수 있습니다.

박막 조성 복잡성

PECVD 공정에서는 종종 수소를 포함하는 전구체 가스(예: 실란, SiH₄)를 사용합니다. 최종 박막에 일부 수소가 통합되는 경우가 많으며, 이는 박막의 광학적, 전기적, 기계적 특성을 변경할 수 있습니다. 이를 관리하려면 신중한 공정 조정이 필요합니다.

장비 및 공정 복잡성

PECVD 시스템은 본질적으로 기본적인 열 CVD 반응기보다 더 복잡합니다. RF 또는 마이크로파 전원 공급 장치, 임피던스 정합 네트워크 및 정교한 진공 시스템과 같은 추가 구성 요소가 필요하며, 이는 더 높은 자본 비용과 제어하기가 더 복잡한 공정으로 이어질 수 있습니다.

목표에 맞는 올바른 선택

적절한 증착 방법을 선택하려면 기술의 강점을 특정 응용 분야 및 제약 조건과 일치시켜야 합니다.

열에 민감한 재료 코팅에 중점을 둔다면: PECVD는 저온 작동으로 인해 확실한 선택이며, 플라스틱, 폴리머 또는 사전 처리된 웨이퍼 작업을 가능하게 합니다.
첨단 반도체 제작에 중점을 둔다면: PECVD는 도펀트 확산을 방지하고 나노 스케일 장치의 무결성을 유지하기 위한 필수적인 낮은 열 예산을 제공합니다.
열에 내성이 있는 기판에 간단하고 견고한 박막 증착에 중점을 둔다면: 재료가 열을 견딜 수 있는 경우 전통적인 열 CVD가 더 간단하고 비용 효율적인 방법일 수 있습니다.

열 에너지와 플라즈마 에너지 간의 핵심적인 상충 관계를 이해함으로써 재료 제약 및 성능 목표에 부합하는 증착 기술을 자신 있게 선택할 수 있습니다.

요약표:

이점	설명
더 낮은 온도 작동	CVD의 600–1000°C 대비 100–400°C에서 박막 증착하여 열에 민감한 재료 사용 가능.
기판 호환성	손상 없이 플라스틱, 폴리머 및 사전 처리된 웨이퍼 코팅 허용.
향상된 마이크로일렉트로닉스 제어	반도체 내 도펀트 확산 방지, 장치 무결성 및 성능 유지.
향상된 박막 특성	강력한 접착력, 높은 절연 강도 및 재료 증착의 다용성 제공.
