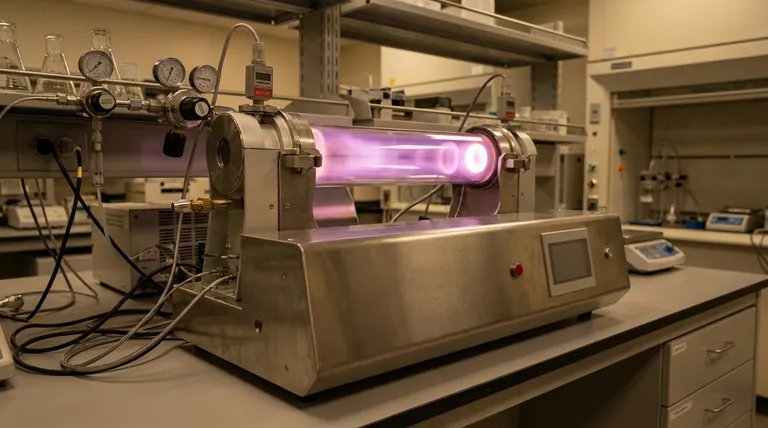

Pecvd 공정에서 플라즈마는 어떻게 생성되나요? 저온 박막 증착 기술을 만나보세요

모든 PECVD 시스템에서, 플라즈마는 진공 챔버 내부의 저압 가스에 강력하고 고주파인 전기장을 가하여 생성됩니다. 이 가해진 에너지는 자유 전자를 가속시키고, 이 전자가 가스 분자와 충돌하여 이온화함으로써 박막 증착에 필요한 반응성 플라즈마 상태를 만듭니다.

PECVD의 목표는 단순히 플라즈마를 생성하는 것이 아니라, 이를 저온 에너지원으로 사용하는 것입니다. 플라즈마는 안정적인 전구체 가스를 고도로 반응성이 있는 조각들로 분해하여 기존 증착 방식의 유해한 고열 없이 고품질의 박막을 형성할 수 있게 합니다.

근본 메커니즘: 가스에서 플라즈마로

PECVD 반응기에서 플라즈마를 생성하는 것은 화학적 전구체를 분자 수준에서 활성화하도록 설계된 제어된 다단계 프로세스입니다.

저압 환경

첫째, 이 공정은 일반적으로 0.1 Torr 미만의 매우 낮은 압력에서 진공 챔버 내에서 발생합니다. 이 진압(vacuum)은 가스 분자의 밀도를 낮추어 전자가 충돌하기 전에 전기장으로부터 충분한 에너지를 얻을 만큼 멀리 이동할 수 있도록 하므로 매우 중요합니다.

전구체 가스의 도입

다음으로, 정밀하게 혼합된 전구체 가스가 챔버로 주입됩니다. 이는 원하는 박막을 구성하는 화학적 구성 요소로, 예를 들어 실리콘 기반 박막을 위한 실란(SiH₄)이며, 종종 아르곤과 같은 불활성 캐리어 가스와 혼합됩니다.

전기장 인가

그런 다음 챔버 내부의 두 전극 사이에 전기장이 인가됩니다. 외부 전원에 의해 구동되는 이 장은 궁극적으로 플라즈마 형성을 유도하는 에너지를 제공합니다.

전자 충돌 연쇄 반응

전기장은 가스 내에 자연적으로 존재하는 소수의 자유 전자를 가속시킵니다. 이 고에너지 전자들(종종 100-300 eV)은 중성 가스 분자와 충돌합니다.

충돌이 충분히 에너지가 높으면, 중성 분자에서 전자를 떼어내어 양전하를 띤 이온과 또 다른 자유 전자를 생성합니다. 이 과정은 이온화으로 알려져 있습니다. 새롭게 방출된 전자 또한 전기장에 의해 가속되어, 밀집된 이온 및 전자 구름을 빠르게 생성하는 연쇄 반응 또는 "캐스케이드"로 이어집니다.

결과: 반응성 "수프"

이 이온화된 가스(양이온, 자유 전자, 중성 원자 및 라디칼이라고 하는 고도로 반응성인 분자 조각들의 혼합물)가 바로 플라즈마입니다. 종종 특징적인 빛으로 보이는 이 상태는 기판 표면에서 증착 반응을 구동하는 데 필요한 모든 에너지 종을 포함하고 있습니다.

플라즈마 구동: 일반적인 에너지원

전원 선택은 플라즈마의 특성을 결정하며 특정 증착 요구 사항에 맞게 조정됩니다.

무선 주파수(RF): 업계 표준

가장 일반적인 방법은 업계 표준인 13.56MHz에서 작동하는 무선 주파수(RF) 소스를 사용하는 것입니다. RF 전력은 안정적이고 균일하며 지속적인 플라즈마(또는 "글로우 방전")를 생성하는 데 매우 효과적이므로 광범위한 재료에 적합합니다.

마이크로파 에너지: 고주파 대안

마이크로파 소스는 훨씬 더 높은 주파수로 플라즈마를 생성합니다. 이는 매우 높은 플라즈마 밀도와 이온화 효율로 이어질 수 있으며, 이는 빠른 반응 속도가 필요한 특정 공정에 유리할 수 있습니다.

직류(DC) 및 펄스 DC

직류(DC)는 더 간단한 방법이지만 일반적으로 밀도가 낮은 플라즈마를 생성하며 전도성 재료에만 사용되는 경우가 많습니다. 펄스 DC는 이온 충격으로 인한 손상을 방지하기 위해 민감한 기판에 박막을 증착할 때 중요한 플라즈마 에너지를 정밀하게 제어할 수 있게 해주는 보다 진보된 기술입니다.

상충 관계 이해: 전력 대 품질

플라즈마 제어는 증착 속도와 박막의 최종 품질 사이의 균형 잡기입니다. 핵심 변수는 전극에 가해지는 전력입니다.

플라즈마 전력의 역할

플라즈마 전력을 높이면 반응성 종의 에너지와 밀도가 직접적으로 증가합니다. 이는 일반적으로 화학 반응을 가속화하여 더 높은 증착 속도로 이어집니다.

고전력의 위험

그러나 과도한 전력은 해로울 수 있습니다. 이는 고에너지 이온이 기판 표면을 때리게 하여 물리적 손상을 일으키거나 성장하는 박막에 구조적 결함을 생성할 수 있습니다. 이는 박막의 전기적 또는 광학적 특성을 저하시킬 수 있습니다.

증착 속도와 박막 무결성 간의 균형

PECVD 공정 엔지니어링의 핵심 과제는 최적의 전력 수준을 찾는 것입니다. 목표는 최종 박막의 무결성과 원하는 특성을 손상시키지 않으면서 증착 속도를 최대화하는 것입니다.

목표에 맞는 올바른 선택하기

플라즈마 생성 방식은 공정 결과에 직접적인 영향을 미칩니다. 선택은 주요 목표와 일치해야 합니다.

프로세스 안정성과 다용도성이 주요 초점인 경우: 13.56MHz의 무선 주파수(RF)는 광범위한 재료에 걸쳐 고품질 필름을 생산하는 검증된 표준입니다.
민감한 재료에 대한 정밀한 제어가 주요 초점인 경우: 펄스 DC는 플라즈마 에너지에 대한 우수한 관리를 제공하며, 이는 증착 중 기판 손상을 최소화하는 데 필수적입니다.
전도성 박막을 위한 보다 간단하고 비용 효율적인 설정이 주요 초점인 경우: 직류(DC)는 실행 가능한 플라즈마 소스가 될 수 있지만, 제어력이 덜하고 플라즈마 밀도가 낮습니다.

궁극적으로 플라즈마 생성을 숙달하는 것은 정밀하게 화학 반응을 유도하기 위해 에너지를 제어하는 것입니다.

요약표:

측면	세부 사항
공정	진공 챔버 내 저압 가스에 고주파 전기장 인가
주요 단계	저압 환경, 가스 주입, 전기장 인가, 전자 충돌 연쇄 반응
에너지원	RF (13.56 MHz), 마이크로파, DC, 펄스 DC
결과	고열 없이 박막 증착을 위한 반응성 플라즈마 생성
이점	저온 공정, 높은 박막 품질, 재료의 다용도성
