진공 브레이징은 어떻게 작동하나요? 중요 애플리케이션을 위한 뛰어난 접합 무결성 달성

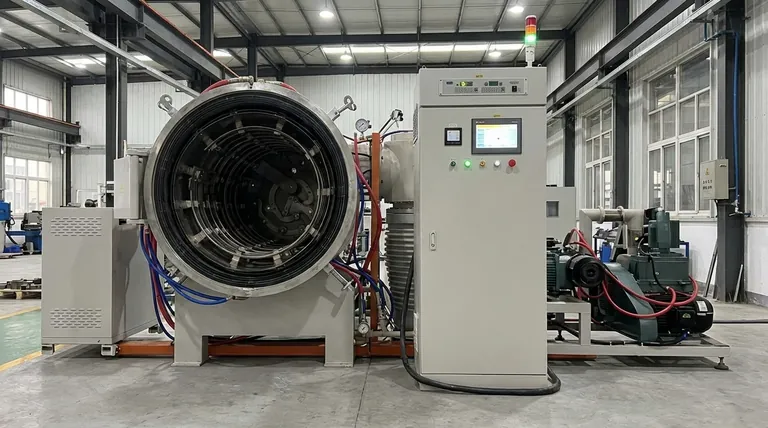

요약하자면, 진공 브레이징(vacuum brazing)은 진공로 내부에서 두 부품 사이에 필러 금속을 녹여 재료를 접합하는 고순도 공정입니다. 진공은 산화를 방지하여 필러 금속이 모세관 현상에 의해 흐르게 하고 모재 자체를 녹이지 않고 냉각 시 매우 강력하고 깨끗하며 균일한 접합부를 형성하게 합니다.

핵심 통찰력은 진공이 공정의 부수적인 부분이 아니라, 가능하게 하는 요소라는 점입니다. 진공은 대기 오염 물질을 제거함으로써 필러 금속이 모재와 완벽하게 젖어 결합할 수 있는 화학적으로 순수한 환경을 조성하며, 이는 다른 방법으로는 달성하기 어려운 접합 품질을 가져옵니다.

기본 원리: 녹이지 않고 접합하기

진공 브레이징은 간단하면서도 정교한 원리로 작동합니다. 바로 부품을 녹이지 않고 두 부품을 함께 접합하는 것입니다. 이는 녹는점이 더 낮은 세 번째 재료, 즉 필러를 도입함으로써 달성됩니다.

필러 금속의 역할

전체 공정은 브레이징 필러 금속(brazing filler metal)에 달려 있습니다. 이 재료는 종종 페이스트, 포일 또는 와이어 형태의 합금으로, 접합되는 부품보다 녹는점(액상선 온도)이 낮도록 선택됩니다.

어셈블리를 가열하면 필러만 녹고 모재는 고체 상태로 유지됩니다.

모세관 현상: 구동력

일단 녹으면 필러 금속은 모세관 현상(capillary action)이라는 현상을 통해 두 부품 사이의 좁은 틈새로 끌어당겨집니다. 이는 좁은 튜브를 따라 물이 올라가는 것과 같은 힘입니다.

이것이 효과적으로 작동하려면 부품 사이에 매우 작고 제어된 간격이 있도록 설계되어야 합니다. 필러는 이 틈새로 흘러 들어가 접합될 표면을 완전히 적십니다.

진공의 결정적인 역할

이 공정을 진공로에서 수행하는 것이 다른 형태의 브레이징과 구별되는 점입니다. 진공, 일반적으로 매우 낮은 압력 환경은 산소 및 기타 반응성 가스를 제거합니다.

이는 금속 부품이 가열될 때 표면에 산화물(oxides)이 형성되는 것을 방지합니다. 산화물은 장벽 역할을 하여 필러 금속이 모재에 제대로 결합하는 것을 방해하고 약하고 신뢰할 수 없는 접합부를 생성합니다.

진공 브레이징 공정 단계별 안내

이 공정은 1200°C 이상의 온도에 도달할 수 있는 특수 진공로 내에서 세심하게 제어되는 열 사이클입니다.

1단계: 준비 및 조립

접합할 부품은 오일, 먼지 또는 기타 오염 물질을 제거하기 위해 세심하게 세척해야 합니다. 그런 다음 필러 금속을 접합부에 도포하고 부품을 조심스럽게 조립한 후 고정 장치로 제자리에 고정합니다.

2단계: 로 사이클 - 가열

어셈블리를 진공로에 넣습니다. 필요한 진공 수준을 만들기 위해 공기를 빼내고, 로는 부품을 가열하기 시작합니다. 일반적으로 800°C에서 1150°C 사이입니다.

3단계: 로 사이클 - 브레이징 및 유지

온도에 도달하면 어셈블리를 약 10분 동안 "유지(soak)"합니다. 이 시간 동안 필러 금속은 완전히 녹아 모세관 현상을 통해 흐르면서 접합부를 완전히 채웁니다.

4단계: 로 사이클 - 냉각

유지 후, 어셈블리를 느리고 균일하게 냉각합니다. 온도가 필러 금속의 응고점(고상선 온도) 아래로 떨어지면 필러가 얼어붙어 부품 사이에 강력하고 영구적인 금속간 결합(intermetallic bond)을 형성합니다.

장단점 이해하기

진공 브레이징은 강력하지만 뚜렷한 장점과 한계를 가진 전문 기술입니다.

주요 장점: 탁월한 접합 품질

주요 이점은 극도로 깨끗하고 강력하며 기밀성이 뛰어난 접합부를 생성하는 것입니다. 산화물과 플럭스 오염 물질이 없으면 우수한 구조적 무결성과 공정 후 세척이 필요 없는 깨끗하고 밝은 마감을 가진 결합이 생성됩니다.

주요 장점: 이종 재료 접합

모재가 녹지 않기 때문에 진공 브레이징은 용접으로 함께 접합할 수 없는 재료를 접합하는 데 매우 효과적입니다. 여기에는 금속과 세라믹 접합(예: 강철 대 세라믹) 또는 매우 다른 금속 접합이 포함됩니다.

한계: 공정 복잡성 및 비용

진공로는 상당한 자본 투자를 필요로 합니다. 이 공정은 본질적으로 배치(batch) 공정이므로 자동 용접과 같은 연속 공정에 비해 특히 대량 생산의 경우 부품당 더 느리고 비용이 많이 들 수 있습니다.

한계: 정밀한 설계 필요

모세관 현상에 의존하기 때문에 접합될 부품 사이의 간격 또는 "클리어런스"가 매우 중요합니다. 필러 금속이 제대로 흐르고 접합부를 완전히 채우도록 하려면 엄격한 공차로 설계 및 제조되어야 합니다.

목표에 맞는 올바른 선택

진공 브레이징을 사용할지 여부를 결정하는 것은 전적으로 애플리케이션 요구 사항에 따라 달라집니다.

최대 접합 무결성과 청결도가 주요 초점인 경우: 의료용 임플란트, 항공우주 부품 또는 초고진공 장비와 같은 애플리케이션의 경우, 진공 브레이징으로 생성되는 산화물 없는 고순도 접합부는 종종 필수적입니다.
이종 재료 접합이 주요 초점인 경우: 금속과 세라믹과 같은 재료 사이에 강력하고 신뢰할 수 있는 결합을 생성해야 할 때, 진공 브레이징은 사용 가능한 가장 효과적인 방법 중 하나입니다.
표준 애플리케이션을 위한 비용 효율적인 접합이 주요 초점인 경우: 최고 수준의 청결도가 중요하지 않은 일반적인 제작의 경우, 기존 용접 또는 토치 브레이징이 일반적으로 더 경제적이고 빠른 선택입니다.

궁극적으로, 접합부의 강도, 순도 및 정밀도가 협상 불가능할 때 진공 브레이징은 확실한 해결책입니다.

요약표:

측면	진공 브레이징	대체 방법
접합부 청결도	산화물 없음, 플럭스 없음, 밝은 마감	공정 후 세척이 필요할 수 있음
재료 호환성	이종 재료(예: 금속 대 세라믹)에 탁월	용접성에 의해 제한됨
공정 속도 및 비용	배치 공정, 부품당 비용 높음	대량의 경우 종종 더 빠르고 비용 효율적
접합 강도	예외적으로 강력하고 균일한 금속간 결합	가변적; 더 약하거나 불균일할 수 있음
