핵심적으로, 플라즈마 강화 화학 기상 증착(PECVD)은 마이크로전자공학 및 마이크로전기기계 시스템(MEMS) 모두에서 고품질의 박막을 저온에서 증착할 수 있게 해주기 때문에 마이크로제조의 초석입니다. 이 박막은 중요한 절연층, 보호 패시베이션 층, 그리고 임시 구조 몰드를 만드는 데 사용됩니다. 이러한 저온 기능은 이전에 제작된 부품을 손상시키지 않고 복잡한 다층 장치를 구축하는 데 핵심적인 역할을 합니다.
PECVD의 결정적인 장점은 필름 증착에 필요한 화학 반응을 유도하기 위해 극심한 열이 아닌 플라즈마를 사용한다는 점입니다. 이를 통해 고온 방법으로 발생할 수 있는 열 손상 없이 민감한 장치 위에 고품질의 절연 및 보호막을 성장시킬 수 있습니다.
PECVD 작동 방식: 열이 아닌 플라즈마로부터의 에너지
PECVD의 역할을 이해하려면 먼저 그 근본적인 메커니즘을 이해해야 합니다. 가스를 분해하기 위해 고온에 의존하는 전통적인 화학 기상 증착(CVD)과 달리, PECVD는 플라즈마라고 불리는 에너자이징된 가스를 사용합니다.

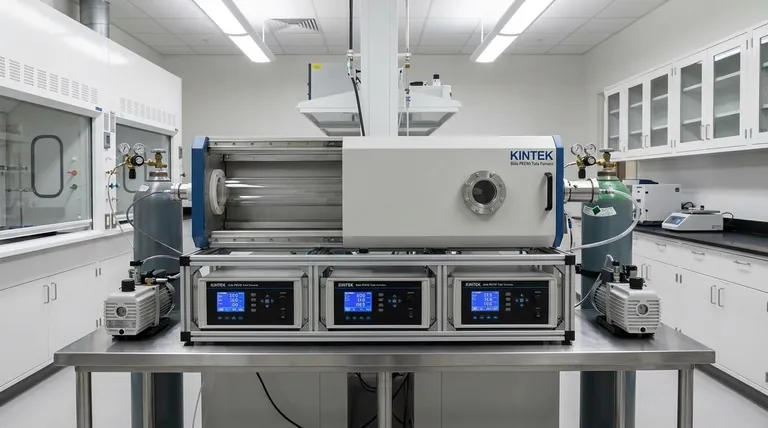

증착 환경
이 과정은 진공 챔버 안에서 이루어집니다. 실리콘 필름을 위한 실란(SiH₄) 또는 질화물 필름을 위한 암모니아(NH₃)와 같은 전구체 가스가 이 저압 환경으로 도입됩니다.
플라즈마 생성
챔버 내부의 두 전극 사이에 전기장이 인가됩니다. 이 전기장은 자유 전자를 활성화시켜 중성 가스 분자와 충돌하게 합니다. 이 충돌은 에너지를 전달하여 분자에서 전자를 떼어내고, 이온, 전자 및 고도로 반응성인 중성종의 혼합물인 플라즈마를 생성합니다.
저온 증착
이러한 플라즈마 생성 반응성 종들은 원래의 가스 분자보다 훨씬 더 화학적으로 활성이 높습니다. 기판(실리콘 웨이퍼) 표면에 닿으면 쉽게 결합하여 고체적이고 균일한 박막을 형성합니다. 플라즈마가 반응에 필요한 에너지를 제공하기 때문에, 기판 자체는 상대적으로 저온, 일반적으로 400°C 미만으로 유지될 수 있습니다.
마이크로전자공학에서의 핵심 역할
집적 회로(칩) 제조에서 PECVD는 단순히 유용한 것을 넘어, 장치의 복잡한 다층 아키텍처를 만드는 데 필수적입니다.
유전체 절연
현대 칩은 복잡한 배선으로 연결된 수십억 개의 트랜지스터를 포함합니다. 전기 신호가 서로 간섭하는 것을 방지하기 위해 이러한 구성 요소는 절연 재료, 즉 유전체로 분리되어야 합니다. PECVD는 이러한 중요한 전기적 절연을 제공하기 위해 금속 층 사이에 이산화규소(SiO₂) 및 질화규소(SiN) 필름을 증착하는 표준 방법입니다.
최종 패시베이션 및 보호
칩 제조의 마지막 단계는 보호층으로 캡슐화하는 것입니다. PECVD 질화규소 필름은 견고한 장벽 또는 패시베이션 층 역할을 하여 미세한 회로를 습기, 화학 오염 물질 및 경미한 물리적 긁힘으로부터 보호하여 장치의 장기적인 신뢰성을 보장합니다.
복잡한 MEMS 구조 구현
실리콘 웨이퍼 위에 구축된 미세 기계인 MEMS의 경우, PECVD의 기능은 전기 절연에서 기계적 구조에 이르기까지 확장됩니다.
희생층 구축
MEMS는 종종 미세한 캔틸레버, 기어 또는 멤브레인과 같은 움직이는 부품을 특징으로 합니다. 이를 생성하려면 임시 몰드가 필요합니다. PECVD는 희생층(일반적으로 이산화규소)을 증착하는 데 사용되며, 이는 최종 움직이는 부품 아래 공간의 모양을 정의합니다.
기계 구조 해제
희생층이 제자리에 놓인 후, MEMS 장치의 실제 구조 재료가 그 위에 증착됩니다. 마지막으로, 특정 화학 에천트가 희생층만 제거하기 위해 사용되어 자유롭게 서 있는 기계 부품이 "해제"되고 움직일 수 있게 됩니다. PECVD의 저온은 이러한 섬세한 구조에서 뒤틀림이나 응력을 방지하는 데 필수적입니다.
장단점 이해
모든 공정이 모든 응용 분야에 완벽한 것은 아닙니다. PECVD의 한계를 이해하는 것이 효과적으로 사용하는 데 중요합니다.
필름 품질 대 온도
주요 장단점은 증착 온도와 필름 품질 사이입니다. PECVD는 저온에서 작동하기 때문에 증착된 원자는 완벽한 결정 격자로 배열될 에너지가 적습니다. 이는 PECVD 필름이 일반적으로 고온 방법으로 성장된 필름보다 밀도가 낮고 더 많은 불순물(예: 수소)을 포함할 수 있음을 의미합니다.
"충분히 좋다"가 최고일 때
많은 응용 분야에서 이 약간 낮은 필름 품질은 허용 가능하고 논리적인 절충안입니다. 민감한 하부층(예: 450°C 이상에서 손상될 수 있는 알루미늄 인터커넥트)에 대한 열 손상을 피하는 이점은 완벽하게 밀도가 높은 필름의 필요성을 훨씬 능가합니다. 금속간 절연 또는 최종 패시베이션과 같은 역할에서 PECVD의 품질은 충분하고도 남습니다.
목표에 맞는 올바른 선택
올바른 증착 기술을 선택하는 것은 장치 내에서 특정 층의 기능에 전적으로 달려 있습니다.
- 회로의 금속 층 사이를 절연하는 것이 주요 초점이라면: PECVD는 저온이 하부 금속 배선의 손상을 방지하기 때문에 업계 표준입니다.
- 장치의 최종적이고 견고한 보호층을 만드는 것이 주요 초점이라면: PECVD 질화규소는 환경 위험에 대한 우수하고 비용 효율적인 패시베이션 장벽을 제공합니다.
- 해제 가능한 MEMS 구성 요소를 제작하는 것이 주요 초점이라면: PECVD는 최종 기계 구조를 뒤틀리게 할 수 있는 열 응력을 유발하지 않고 희생층을 증착하는 데 필수적입니다.
- 트랜지스터를 위한 초고순도, 결함 없는 게이트 유전체를 만드는 것이 주요 초점이라면: 필름 완벽성이 최우선 순위인 열 산화와 같은 고온 방법을 사용할 가능성이 높습니다.
궁극적으로, 손상되는 열 효과 없이 기능성 필름을 증착하는 PECVD의 능력은 현대 마이크로전자공학 및 MEMS 장치의 복잡성을 가능하게 합니다.
요약표:
| 응용 분야 | PECVD의 주요 기여 | 일반적으로 증착되는 재료 |
|---|---|---|
| 마이크로전자공학 | 유전체 절연, 패시베이션 층 | 이산화규소 (SiO₂), 질화규소 (SiN) |
| MEMS 장치 | 구조 해제를 위한 희생층 | 이산화규소 (SiO₂) |
| 일반적인 이점 | 저온 작동, 고품질 박막 | 다양한 절연 및 보호막 |
