본질적으로 화학 기상 침투(CVI)는 다공성 섬유 구조 내부에 고밀도 고체 재료를 구축하는 제조 공정입니다. 이는 탄소 또는 세라믹 섬유의 골격과 같은 섬유 "프리폼"을 고온 용광로에 넣고 반응성 가스를 주입함으로써 작동합니다. 이 가스는 프리폼의 기공을 침투하여 분해되고, 고체 매트릭스 재료를 섬유 위에 직접 증착시켜 빈 공간을 점차 채웁니다.
화학 기상 침투는 표면을 코팅하는 것이 아니라 내부에서부터 구조를 밀집시키는 것입니다. 이는 섬유 골격을 손상시키지 않고 고순도, 고성능 복합재를 만드는 데 탁월하지만, 이러한 정밀함은 매우 긴 처리 시간이라는 상당한 비용을 수반합니다.
CVI의 목표: 내부에서부터 복합재 구축
CVI의 근본적인 목적은 가볍고 다공성인 섬유 프리폼을 단단하고 밀집하며 믿을 수 없을 정도로 견고한 복합 재료로 변환하는 것입니다. 이는 세심하고 다단계적인 과정을 통해 달성됩니다.
골격부터 시작: 섬유 프리폼
이 과정은 직조 또는 비직조 섬유로 만들어진 단단하거나 반단단한 구조인 프리폼으로 시작됩니다. 이 프리폼은 최종 부품의 골격 역할을 하며, 모양을 정의하고 주요 방향 강도를 제공합니다. 일반적인 재료로는 탄소, 탄화규소(SiC) 또는 알루미나 섬유가 있습니다.
전구체 가스 주입
섬유 프리폼은 반응로 용광로 안에 놓입니다. 그런 다음 신중하게 선택된 전구체 가스가 주입됩니다. 이 가스에는 원하는 고체 매트릭스를 형성하는 데 필요한 화학 원소가 포함되어 있습니다. 예를 들어, 탄소 섬유 프리폼에 탄소 매트릭스(탄소-탄소 복합재용)를 생성하려면 메탄 또는 프로판과 같은 탄화수소 가스가 사용됩니다.
침투 및 증착 단계
이것이 핵심 단계입니다. 전구체 가스 분자는 프리폼 전체의 기공 네트워크로 확산됩니다. 용광로 내부의 고온은 화학 반응을 유발하여 가스가 분해되도록 합니다. 가스의 고체 성분(예: 메탄의 탄소 원자)은 개별 섬유 표면에 직접 증착됩니다.
점진적인 밀집화
이 증착은 즉각적으로 이루어지지 않습니다. 이는 느리고 층별로 성장하는 과정입니다. 매트릭스 재료가 섬유 위에 쌓이면서 프리폼 내부의 기공은 점차 작아집니다. 섬유는 새로 형성된 매트릭스에 의해 결합되어 전체 구성 요소의 밀도와 강도를 증가시킵니다.
CVI의 장단점 이해
다른 모든 고급 제조 공정과 마찬가지로 CVI는 특정 장점과 단점을 가지고 있어 일부 응용 분야에는 적합하지만 다른 응용 분야에는 비실용적입니다.
장점: 고순도 및 매트릭스 품질
매트릭스가 기체상에서 원자 단위로 구축되기 때문에 결과 재료는 탁월하게 순수하며 고도로 제어된 미세 구조를 가집니다. 이는 액체 기반 방법으로 형성된 매트릭스 재료에 비해 우수한 열적 및 기계적 특성을 제공합니다.
장점: 섬유 무결성 보존
CVI는 부드럽고 저응력 공정입니다. 고압 하에서 용융 금속이나 점성 수지를 프리폼에 강제로 주입하는 방법과 달리, CVI는 섬세한 섬유를 구부리거나 부러뜨리거나 정렬을 흐트러뜨리지 않습니다. 이는 섬유 골격의 의도된 구조적 무결성을 보존합니다.
단점: 극도로 느린 처리 시간
CVI의 주요 단점은 속도입니다. 이 공정은 작은 기공으로의 느린 가스 확산과 점진적인 증착에 의존합니다. 부품을 완전히 밀집시키는 데 수백 또는 심지어 수천 시간이 걸릴 수 있어 비용이 많이 들고 대량 생산에는 적합하지 않습니다.
단점: 기공 폐쇄 문제
가장 단순한 형태의 CVI에서는 프리폼의 외부 표면에 증착이 더 빠르게 발생할 수 있습니다. 이로 인해 표면 기공이 조기에 막혀 부품 깊숙한 곳에 공극이 갇히게 되어 약하고 불완전하게 밀집된 부품이 생성될 수 있습니다. 열 구배 CVI와 같은 고급 기술은 증착이 내부에서부터 발생하도록 강제하여 이 문제를 해결하기 위해 특별히 개발되었습니다.
목표에 맞는 올바른 선택
CVI를 선택하는 것은 궁극적인 성능 요구 사항과 시간 및 비용 제약 사이의 균형에 전적으로 달려 있습니다.
- 궁극적인 재료 성능과 순도에 중점을 둔다면: CVI는 탄소-탄소 브레이크 디스크, 로켓 노즐 또는 터빈 엔진 부품과 같이 실패가 허용되지 않는 구성 요소를 만드는 데 탁월한 선택입니다.
- 빠른 생산과 낮은 비용에 중점을 둔다면: 수지 전달 성형(RTM) 또는 액체 용융 침투와 같이 훨씬 빠르지만 다른 재료 특성을 제공하는 대체 방법을 고려해야 합니다.
- 복잡하고 두꺼운 벽의 구성 요소를 다루는 경우: 기공 폐쇄를 극복하고 밀집화를 가속화하기 위해 열 구배(FCVI) 또는 압력 펄스(PCVI)와 같은 고급 CVI 변형을 고려하십시오.
이러한 핵심 원리를 이해하면 특정 재료 및 성능 요구 사항에 맞는 올바른 밀집화 전략을 선택할 수 있습니다.
요약 표:
| 측면 | 주요 세부 사항 |
|---|---|
| 주요 목표 | 다공성 섬유 프리폼을 내부에서부터 밀집시킵니다. |
| 주요 장점 | 고순도 매트릭스 및 섬세한 섬유 무결성 보존. |
| 주요 단점 | 극도로 느린 처리 시간(수백에서 수천 시간). |
| 이상적인 용도 | 실패가 허용되지 않는 로켓 노즐 및 브레이크 디스크와 같은 고성능 응용 분야. |
고급 CVI 공정을 위한 고온 용광로가 필요하십니까?
탁월한 R&D와 자체 제조 역량을 활용하여 KINTEK은 화학 기상 침투와 같은 까다로운 공정을 위해 정밀하게 설계된 고급 고온 용광로 솔루션을 다양한 연구실에 제공합니다. 튜브, 진공 및 대기 용광로, CVD/PECVD 시스템을 포함한 당사의 제품 라인은 기공 폐쇄와 같은 문제를 극복하고 고유한 실험 요구 사항을 정확하게 충족시키는 강력한 심층 맞춤화 기능으로 보완됩니다.
지금 문의하십시오 당사의 용광로 솔루션이 우수한 복합재 성능을 달성하는 데 어떻게 도움이 될 수 있는지 논의하십시오.

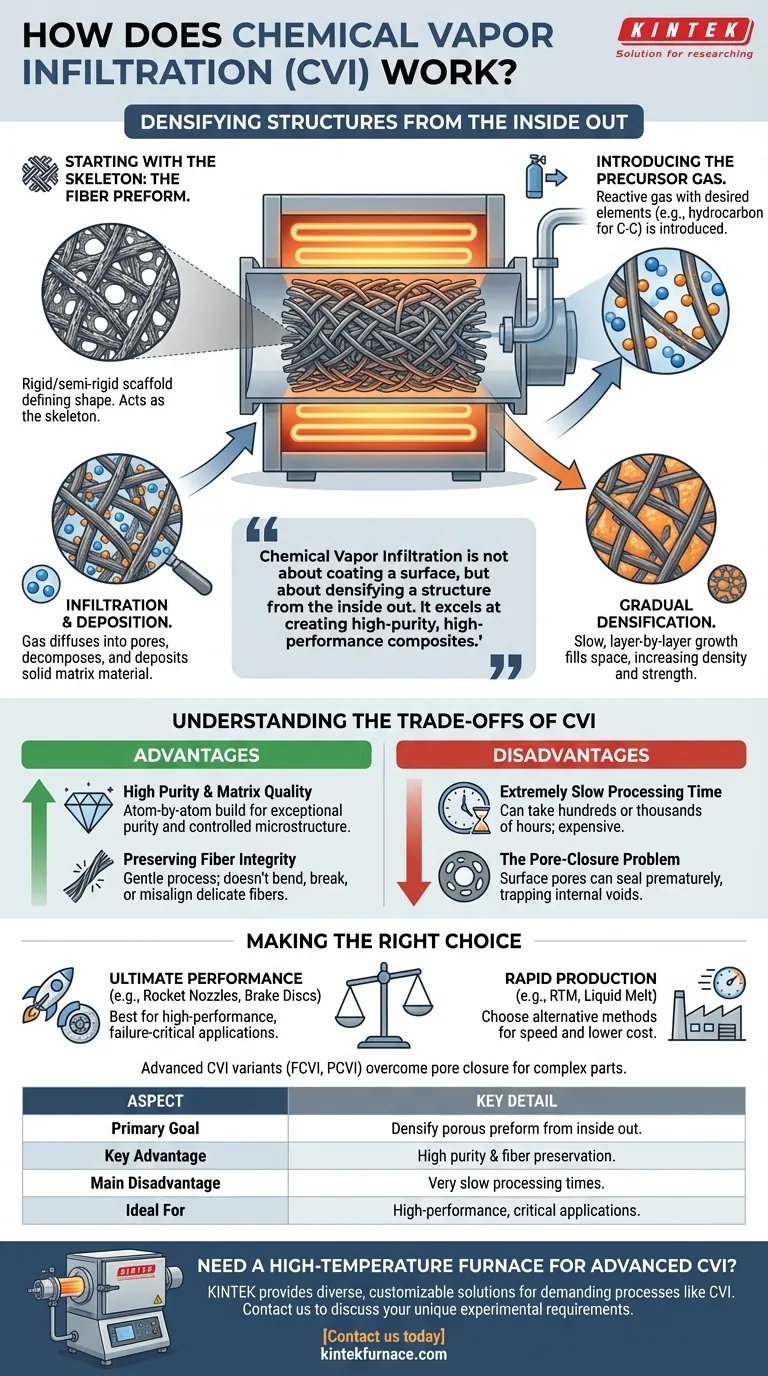

시각적 가이드
