진공관로와 진공 머플로는 모두 통제된 환경에서 고온 공정을 위해 설계된 특수 가열 시스템이지만 설계, 용량 및 응용 분야 적합성에서 큰 차이가 있습니다. 진공관로는 온도 균일성이 뛰어나 작은 시료를 정밀하게 가열하는 데 탁월한 반면, 진공 머플로는 부피가 큰 재료를 위한 더 넓은 내부 공간과 높은 최고 온도를 제공합니다. 이러한 차이는 튜브 퍼니스는 원통형 가열 챔버를, 머플 퍼니스는 상자형 캐비티를 제공하는 구조적 구성에서 비롯됩니다. 시료 크기, 필요한 온도 범위, 오염 제어 또는 대기 관리와 같은 특정 공정 요구 사항에 따라 선택이 달라집니다.
핵심 사항을 설명합니다:
-

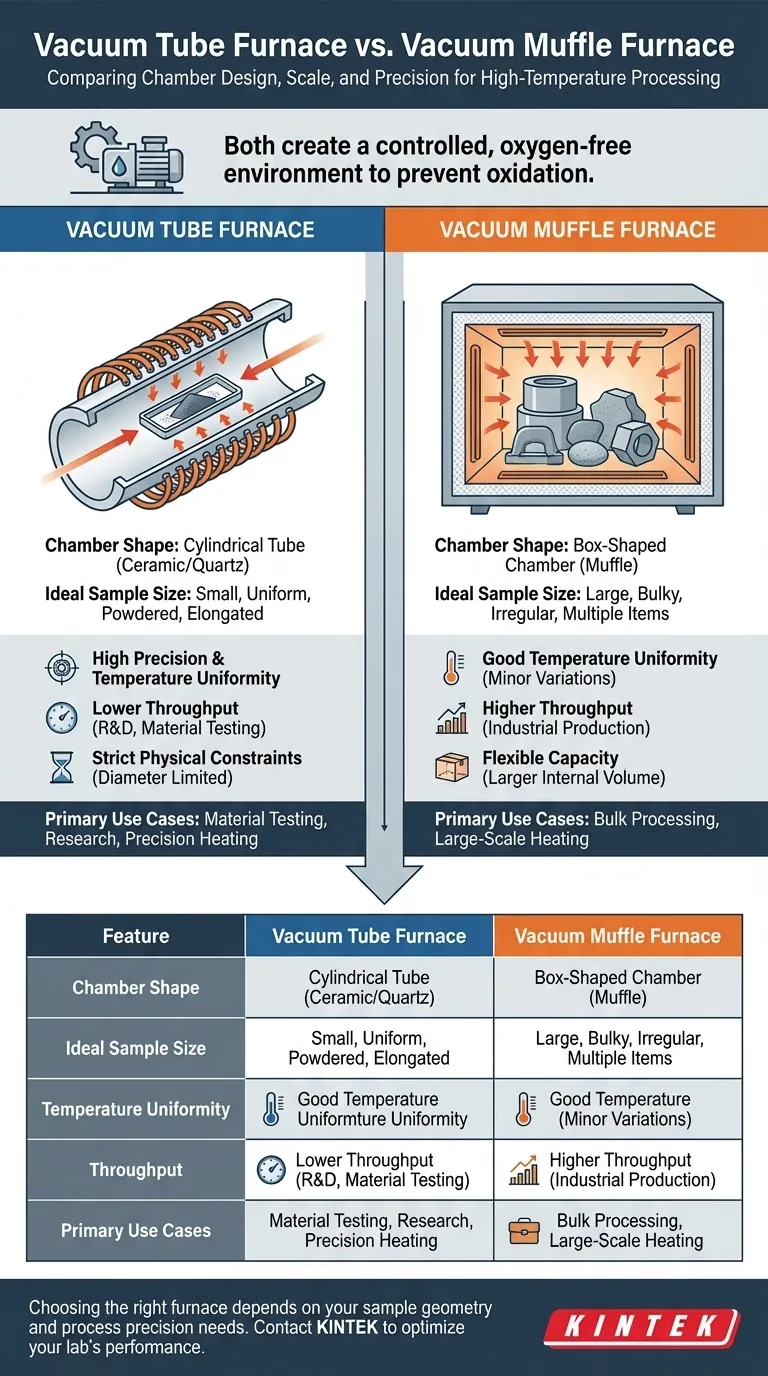

구조 설계 및 시료 용량
- 진공관로 원통형 석영 또는 금속 튜브(일반적으로 직경 50~200mm)를 사용하여 제한적이지만 균일한 가열 구역을 생성합니다.
- 진공 머플로는 직사각형 또는 상자 모양의 챔버를 갖추고 있어 더 크거나 불규칙한 모양의 시료를 수용할 수 있습니다(보통 튜브 용량의 10~100배).
- 튜브 퍼니스는 고정된 직경 제한으로 인해 부피가 큰 시료에 어려움을 겪는 반면, 머플 퍼니스는 여러 개 또는 대형 시료를 적재할 수 있도록 설계되었습니다.
-
온도 성능
- 표준 튜브 퍼니스는 일반적으로 최대 1200~1600°C(특수 모델은 2000°C까지 도달)에서 작동합니다.
- 머플 퍼니스는 일반적으로 1700~1800°C에 도달하는 경우가 많으며 흑연 소자 버전은 2000°C를 초과합니다.
- 온도 균일성: 튜브 퍼니스는 축 방향 일관성(±1~5°C)이 우수한 반면, 머플 퍼니스는 더 큰 부피에 걸쳐 양호하지만 덜 정밀한(±5~10°C) 균일성을 유지합니다.
-
진공 및 분위기 제어
- 두 시스템 모두 무산소 환경을 유지하지만, 튜브 퍼니스는 챔버 용적이 작기 때문에 펌프 다운 시간이 더 빠릅니다(몇 분 대 몇 시간).
- 머플 퍼니스는 특수 공정을 위해 불활성 가스를 다시 채울 때 부분 압력 작업을 더 잘 수용합니다.
- 튜브 퍼니스는 내부 형상이 더 단순하여 반도체와 같은 민감한 물질에 대한 오염 제어가 우수합니다.
-
가열 메커니즘 및 효율성
- 튜브 퍼니스는 일반적으로 튜브를 감싸는 외부 가열 요소를 사용하여 빠른 열 순환을 가능하게 합니다.
- 머플 퍼니스는 열 질량이 더 큰 내부 발열체(MoSi₂, 흑연 또는 금속 합금)를 사용하여 램프 속도가 느리지만 열 유지력이 더 우수합니다.
- 에너지 효율은 작은 시료를 위한 튜브 설계(낮은 열 손실)에 유리한 반면, 머플로는 배치 처리 시 더 나은 부피당 효율을 보여줍니다.
-
운영 고려 사항
- 튜브 퍼니스는 엔드 포트를 통해 시료 관찰 및 연속 처리가 용이합니다.
- 머플 퍼니스는 더 큰 액세스 도어를 통해 여러 샘플을 동시에 일괄 로딩할 수 있습니다.
- 튜브 퍼니스는 주기적인 튜브 교체가 필요하지만 머플 퍼니스는 발열체와 단열재 유지보수가 필요합니다.
-
응용 분야 전문화
- 튜브 퍼니스의 이상적인 용도 CVD 공정, 소형 촉매 연구, 나노 와이어 성장 및 정밀 어닐링
- 머플 퍼니스 선호 용도: 세라믹 소결, 금속 열처리, 대형 촉매 준비 및 벌크 재료 처리
- 시료의 크기와 필요한 온도 프로파일에 따라 더 적합한 시스템이 어떻게 결정될 수 있는지 고려해 보셨나요?
요약 표를 확인하세요:
| 기능 | 진공관로 | 진공 머플 퍼니스 |
|---|---|---|
| 디자인 | 원통형 튜브(직경 50-200mm) | 박스형 챔버 |
| 시료 용량 | 작고 제한된 시료 | 더 크거나 불규칙한 모양의 시료 |
| 최대 온도 | 1200-1600°C(최대 2000°C) | 1700~1800°C(최대 2000°C+) |
| 온도 균일성 | 축 방향 일관성 ±1-5°C | 대용량에서 ±5-10°C |
| 진공 성능 | 더 빠른 펌프 다운 시간 | 부분 압력 작업에 더 적합 |
| 최고의 용도 | CVD, 나노 와이어 성장, 정밀 어닐링 | 세라믹 소결, 벌크 재료 가공 |
