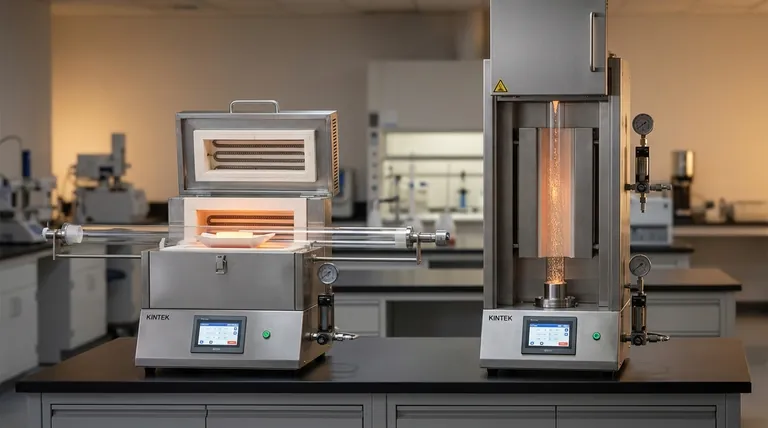

드롭 튜브 퍼니스와 수평 튜브 퍼니스는 설계 및 작동 특성에 따라 서로 다른 용도로 사용됩니다.드롭 튜브 퍼니스의 수직 방향은 중력을 이용한 재료 이동을 용이하게 하여 빠른 열 처리와 가열/냉각 속도 제어에 이상적입니다.반면 수평 튜브 퍼니스는 재료 이동이 덜 중요한 어닐링, 브레이징, 소성과 같은 공정에 더 적합합니다.두 유형 모두 정밀한 온도 제어와 유연한 분위기 관리를 제공하지만, 구조적 차이로 인해 연구 및 산업 환경에서의 특정 용도가 결정됩니다.
핵심 사항을 설명합니다:
-
오리엔테이션 및 재료 취급
- 드롭 튜브 용광로:수직형 설계로 중력을 이용한 재료 이동이 가능하여 빠른 열 처리와 가열/냉각 속도 제어가 가능합니다.빠른 온도 변화가 필요한 실험이나 자유 낙하 입자 연구에 이상적입니다.
- 수평 튜브 퍼니스:어닐링이나 브레이징과 같이 재료 이동이 주요 관심사가 아닌 정적 공정에 더 적합합니다.수평 레이아웃은 배치 처리를 위한 로딩/언로딩을 간소화합니다.
-
온도 제어 및 균일성
- 두 용광로 모두 정밀한 온도 제어를 제공하지만, 수직형 디자인의 드롭 튜브 용광로는 자연 대류 흐름으로 인해 특정 용도에 더 균일한 가열을 제공할 수 있습니다.
- 수평 퍼니스는 소성이나 소결 같은 공정에 중요한 더 긴 체류 시간 동안 일관된 온도를 유지하는 데 탁월합니다.
-
분위기 제어
- 두 유형 모두 제어된 분위기(불활성, 환원 또는 산화 가스)에서 작동할 수 있지만 수평 용광로는 화학 기상 증착(CVD)과 같이 고정된 시료 위로 가스가 흐르도록 하는 공정에 더 일반적으로 사용됩니다.
- 드롭 튜브 퍼니스는 반응성 환경을 위해 가스 흐름을 통합할 수 있지만 가열 구역을 통한 빠른 재료 이동을 우선시합니다.
-
구조 구성 요소
- 드롭 튜브 퍼니스:원통형 가열 챔버(고온 세라믹/내화 재료), 저항성 발열체(예: 탄화규소 막대), 단열재로 구성되어 에너지 손실을 최소화합니다.
- 수평 튜브 퍼니스:오염 없는 가열을 위해 석영 또는 커런덤 튜브를 사용하며, 효율적인 열 전달을 위해 저항 소자 또는 유도 가열을 사용합니다.
-
애플리케이션
- 드롭 튜브 용광로:중력 중심의 물질 흐름이 유리한 열분해, 연소 연구 또는 입자 반응성 테스트에 적합합니다.
- 수평 튜브 퍼니스:야금 처리(예: 어닐링), 세라믹 처리 또는 반도체 웨이퍼 열처리에 선호됩니다.
-
에너지 효율
- 수평 용광로는 장기간의 공정에서 열을 더 효과적으로 유지할 수 있는 반면, 드롭 튜브 용광로는 단기간의 고처리량 실험에 에너지 사용을 최적화합니다.
-
유연성 및 확장성
- 수평 용광로는 모듈식인 경우가 많아 튜브 길이를 늘리거나 여러 구역으로 구성할 수 있습니다.
- 드롭 튜브 퍼니스는 특정 중력에 의존하는 애플리케이션에 특화되어 있어 적응성이 제한적이지만 틈새 역할에 탁월합니다.
고온 애플리케이션의 경우 고온 튜브 퍼니스 는 공정에서 수직 또는 수평 재료 흐름의 이점이 있는지 여부에 따라 두 가지 구성 중 하나를 선택할 수 있습니다.선택은 궁극적으로 실험 또는 생산 공정의 특정 열 및 자재 취급 요구 사항에 따라 달라집니다.
요약 표:
| 기능 | 드롭 튜브 퍼니스 | 수평 튜브 퍼니스 |
|---|---|---|
| 방향 | 수직 | 수평 |
| 자재 취급 | 중력을 이용한 신속한 열 처리 | 정적 프로세스, 일괄 로딩/언로딩 |
| 온도 제어 | 균일한 가열, 빠른 온도 변화 | 긴 체류 시간 동안 일관성 유지 |
| 대기 제어 | 반응성 환경, 빠른 이송 | 고정된 시료를 통한 가스 흐름(예: CVD) |
| 응용 분야 | 열분해, 연소 연구 | 어닐링, 브레이징, 반도체 처리 |
| 에너지 효율성 | 단기간 실험에 최적화 | 장시간 공정을 위한 열 유지 |
| 유연성 | 중력에 의존하는 작업에 특화 | 모듈식, 다중 구역 구성 |
