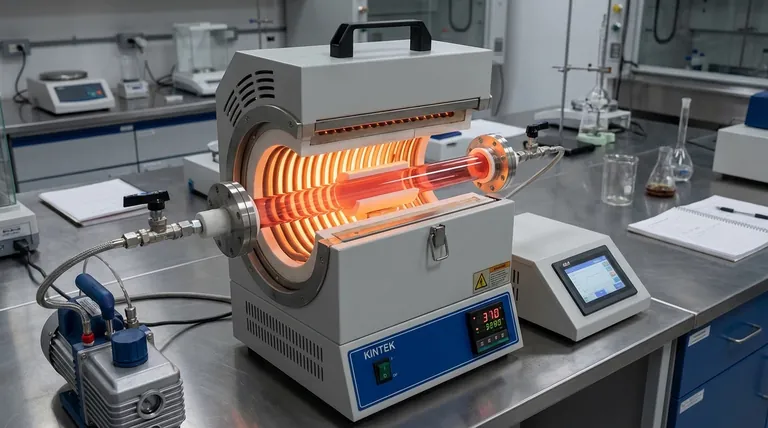

튜브 퍼니스의 핵심은 탁월한 정밀도를 위해 설계된 전기 히터입니다. 이는 중앙의 원통형 튜브를 둘러싼 가열 코일에 전류를 흘려보내 작동합니다. 이 설계는 튜브 내부에 매우 균일하고 제어 가능한 고온 영역을 생성하며, 재료 처리를 위해 특정 분위기를 유지하도록 밀봉될 수 있습니다.
튜브 퍼니스의 주요 기능은 단순히 가열하는 것이 아니라 극도로 제어되는 열 환경을 제공하는 것입니다. 그 가치는 표준 오븐으로는 불가능한 온도 균일성과 분위기 조건을 정밀하게 관리하는 능력에 있습니다.
튜브 퍼니스의 핵심 구성 요소
작동 방식을 이해하려면 먼저 주요 구성 요소를 살펴봐야 합니다. 각 부품은 고정밀 열처리를 달성하는 데 중요한 역할을 합니다.
가열 챔버 및 튜브
샘플은 일반적으로 석영, 알루미나 또는 기타 세라믹으로 만들어진 중앙 튜브 내부에 놓입니다. 이 튜브는 샘플과 원하는 분위기를 담고 있어 가열 요소 및 외부 환경으로부터 격리합니다.
가열 요소
튜브는 전기 가열 코일 또는 요소로 둘러싸여 있습니다. 전기가 흐르면 복사열을 발생시킵니다. 더 발전된 퍼니스에서는 이러한 요소가 여러 "영역"으로 나뉘며, 각 영역에는 자체 센서가 있어 튜브 길이를 따라 매우 균일한 온도를 유지할 수 있습니다.
단열 매트릭스
가열 요소는 고품질의 단열 매트릭스 내부에 삽입됩니다. 이 재료는 열 손실을 최소화하고 에너지 효율을 개선하며 퍼니스의 외부 케이스가 시원하고 안전하게 유지되도록 보장합니다.
제어 시스템
현대적인 튜브 퍼니스는 PID(비례-적분-미분) 컨트롤러를 사용합니다. 이는 온도를 지속적으로 모니터링하고 가열 요소에 공급되는 전력을 조정하여 설정값을 종종 ±1°C 이내로 극도로 정확하게 유지하는 정교한 디지털 온도 조절기입니다. 이 컨트롤러는 프로그래밍이 가능하여 복잡한 가열 및 냉각 사이클을 허용합니다.
분위기 제어 구성 요소
플랜지 또는 엔드 캡은 튜브의 양쪽 끝을 밀봉하는 데 사용됩니다. 이 캡에는 공기를 제거하기 위한 진공 펌프를 연결하거나 아르곤과 같은 제어된 분위기를 도입하기 위한 가스 시스템을 연결할 수 있는 포트가 있습니다.
작동 원리: 전력에서 정밀까지
구성 요소들은 긴밀하게 제어되는 처리 환경을 만들기 위해 협력하여 작동합니다. 이 과정은 일반적으로 세 가지 주요 단계를 따릅니다.
1. 열 프로파일 정의
사용자는 원하는 열처리 공정을 제어판에 프로그래밍합니다. 여기에는 목표 온도, 가열 속도(램프 속도), 온도 유지 시간(체류 시간) 및 냉각 프로파일이 포함됩니다. 퍼니스는 반복 가능한 실험을 위해 여러 프로그램을 저장할 수 있습니다.
2. 균일한 온도 달성
전력이 공급되면 가열 요소가 튜브를 가열합니다. 원통형 형상은 자연스럽게 균일한 열 분포를 촉진합니다. 다중 영역 퍼니스의 경우, 컨트롤러가 각 섹션을 독립적으로 관리하여 뜨거운 부분이나 차가운 부분을 제거하고 완벽하게 균일한 열 영역을 만듭니다.
3. 제어된 분위기 유지
산소 또는 기타 오염 물질에 민감한 공정의 경우 튜브를 밀봉합니다. 진공 펌프를 사용하여 챔버를 최대 10⁻⁵ torr의 압력까지 배기할 수 있습니다. 그 후, 특정 가스 또는 가스 혼합물을 제어된 속도로 튜브에 흘려보내 이상적인 화학적 환경을 조성합니다.
상충 관계 이해
강력하지만 튜브 퍼니스는 특정 작업에는 이상적이지만 다른 작업에는 덜 적합하게 만드는 고유한 특성을 가지고 있습니다.
배치 처리 대 연속 처리
튜브 퍼니스는 근본적으로 배치 처리 도구입니다. 샘플을 로드하고, 처리하고, 언로드합니다. 이는 연구 개발에는 완벽하지만, 연속 컨베이어식 퍼니스가 더 나을 수 있는 대량 산업 생산에는 병목 현상이 될 수 있습니다.
크기 및 처리량 제한
튜브의 직경은 본질적으로 샘플의 물리적 크기를 제한합니다. 퍼니스를 확장할 수는 있지만, 일반적으로 매우 크거나 부피가 큰 부품을 처리하도록 설계되지는 않았습니다.
열 질량 및 사이클 시간
고온(최대 1800°C)에 도달하고 안정성을 유지하기 위해 필요한 무거운 단열재는 퍼니스가 높은 열 질량을 갖는다는 것을 의미합니다. 이로 인해 다른 가열 방식에 비해 가열 및 냉각 시간이 느려져 배치당 총 사이클 시간이 길어질 수 있습니다.
정밀도가 가장 중요한 주요 응용 분야
튜브 퍼니스의 고유한 기능은 재료 특성이 처리 조건에 의해 정의되는 여러 첨단 분야에서 필수적입니다.
재료 합성 및 어닐링
고순도 결정을 생성하거나 금속의 내부 응력을 완화하기 위해 어닐링하는 작업은 깨끗한 환경에서 느리고 균일한 가열 및 냉각을 요구합니다. 튜브 퍼니스는 바로 이러한 수준의 제어를 제공합니다.
화학 기상 증착(CVD)
CVD는 반도체 웨이퍼와 같은 고성능 박막을 만드는 데 사용되는 공정입니다. 특정 온도에서 반응하여 기판에 증착되는 전구체 가스가 필요합니다. 튜브 퍼니스의 정밀한 온도 및 분위기 제어는 이 작업에 필수적입니다.
첨단 재료 생산
나노 재료, 반도체 및 기타 첨단 재료의 합성은 불순물 및 온도 변동에 매우 민감합니다. 튜브 퍼니스의 밀봉되고 제어되는 환경은 일관되고 예측 가능한 특성을 가진 재료를 생산하는 데 중요합니다.
귀하의 응용 분야에 튜브 퍼니스가 적합합니까?
올바른 열처리 도구를 선택하는 것은 전적으로 귀하의 목표에 달려 있습니다.
- 고순도 합성 또는 비산소 환경에서의 처리가 주요 초점이라면: 밀봉된 튜브 퍼니스의 분위기 제어는 필수적입니다.
- 샘플 전체에 대해 가능한 가장 균일한 온도를 달성하는 것이 주요 초점이라면: 다중 영역 튜브 퍼니스의 설계는 거의 모든 다른 오븐 유형보다 우수합니다.
- 탐색적 연구 또는 새로운 열처리 공정 개발이 주요 초점이라면: 튜브 퍼니스의 다용성, 프로그래밍 가능성 및 컴팩트한 벤치톱 크기는 이상적인 실험실 장비입니다.
궁극적으로 튜브 퍼니스는 재료가 변형되는 조건을 능숙하게 제어할 수 있는 능력을 부여합니다.
요약표:
| 구성 요소 | 기능 | 주요 이점 |
|---|---|---|
| 가열 요소 | 튜브 주변에 복사열 생성 | 균일한 고온 영역 생성 |
| 세라믹 튜브 | 샘플 및 공정 분위기 유지 | 샘플을 환경으로부터 격리 |
| PID 컨트롤러 | 온도를 정밀하게 조절 | ±1°C 이내의 안정성 유지 |
| 분위기 씰 | 튜브 내부로 진공 또는 가스 흐름 허용 | 산소가 없는 환경 또는 반응성 환경 활성화 |
