후막 발열체는 다른 유형과 어떻게 다릅니까? 속도, 정밀도 및 효율성을 알아보세요

본질적으로 후막 발열체는 제조 공정과 결과적인 열 특성 면에서 기존 히터와 다릅니다. 기존의 와이어 코일을 사용하는 대신, 후막 히터는 특수 저항성 페이스트와 유전체 페이스트 층을 기판에 스크린 인쇄한 다음 고온에서 소성하여 만들어집니다. 이 공정의 결과로 열 질량이 극도로 낮은 발열체가 생성되어 이전 기술로는 따라잡을 수 없는 빠른 가열과 정밀한 온도 제어가 가능해집니다.

근본적인 차이점은 설계 철학에 있습니다. 기존 히터는 견고성과 고온 전력을 위해 제작되는 반면, 후막 히터는 속도, 정밀도 및 소형화된 통합 폼 팩터를 위해 설계되었습니다.

핵심 차이점: 제조 및 설계

발열체가 구성되는 방식이 성능 특성을 결정합니다. 제조 공정을 이해하는 것이 이러한 기술 간의 근본적인 차이점을 파악하는 데 핵심입니다.

후막: 기판 위의 인쇄된 층

후막 히터는 개별 구성 요소가 아니라 통합된 시스템입니다. 이 공정에는 저항 회로를 세라믹, 스테인리스 스틸 또는 알루미늄으로 만든 평면 또는 관형 기판에 직접 인쇄하는 작업이 포함됩니다.

이러한 적층 구조는 발열체가 가열하는 표면과 긴밀하게 접촉하고 있음을 의미합니다. 열 전달을 늦추는 공극이나 부피가 큰 절연체가 없어 주요 장점이 발생합니다.

기존 히터: 외피 내부의 저항선

관형 또는 카트리지 발열체와 같은 대부분의 기존 히터는 니켈-크롬(NiChrome) 저항선에 의존합니다. 이 와이어는 코일 형태로 감겨 있으며 산화마그네슘(MgO)과 같은 압축된 세라믹 분말에 의해 외부 외피와 절연되어 금속 튜브 내에 고정됩니다.

이러한 견고하고 튼튼한 설계는 내구성에 탁월하지만 본질적으로 높은 열 질량을 생성합니다. 열이 먼저 와이어를 가열하고, 그 다음 MgO 분말을 통해 전도된 후, 대상에 전달되기 전에 외부 외피를 가열해야 합니다.

이것이 성능에 미치는 영향

구조의 차이는 이러한 히터가 실제 응용 분야에서 작동하는 방식에 있어 중요하고 측정 가능한 차이를 가져옵니다.

가열 속도 및 응답 시간

이것이 후막 기술의 가장 중요한 이점입니다. 낮은 열 질량 덕분에 후막 히터는 몇 초 만에 목표 온도에 도달할 수 있습니다.

얇고 가벼운 프라이팬과 무거운 주철 프라이팬을 가열하는 것의 차이점이라고 생각하십시오. 가벼운 팬(후막)은 거의 즉시 가열되고 냉각되는 반면, 주철 프라이팬(관형 히터)은 전력 변화에 반응하는 데 훨씬 더 오래 걸립니다.

전력 밀도 및 효율성

전력 밀도는 단위 표면적당 전달할 수 있는 전력(와트)의 양을 나타냅니다. 후막 히터는 종종 매우 높은 와트 밀도를 달성하며 여기서 탁월합니다.

저항 회로가 기판에 직접 인쇄되므로 열 전달이 매우 효율적입니다. 생성된 에너지의 거의 전부가 표면으로 직접 전달되어 에너지 낭비를 최소화하고 더 작은 공간에서 더 많은 전력을 사용할 수 있게 합니다.

온도 균일성 및 구역화

스크린 인쇄 공정을 통해 놀라울 정도로 복잡하고 맞춤화된 회로 패턴을 만들 수 있습니다. 이는 불균일한 부품에 걸쳐 완벽하게 균일한 온도를 달성하기 위해 의도적으로 열을 불균등하게 분포시킬 수 있음을 의미합니다.

또한, 단일 기판에 여러 개의 독립적인 가열 회로를 인쇄할 수 있습니다. 이를 통해 구성 요소의 다른 영역을 동시에 다른 온도로 제어할 수 있는 정교한 구역 가열이 가능합니다.

상충 관계 이해하기

어떤 기술도 모든 상황에서 우월하지는 않습니다. 후막 히터의 고유한 특성에는 특정 응용 분야에 다른 기술이 더 적합하게 만드는 특정 한계가 있습니다.

온도 제한

중간 온도에서는 우수하지만, 후막 히터는 일반적으로 구성에 사용되는 재료에 의해 제한되며 최대 작동 온도는 종종 400°C에서 600°C 범위에 속합니다. 750°C를 초과하는 극한의 고온 응용 분야의 경우 견고한 관형 또는 세라믹 히터가 계속 표준으로 사용됩니다.

내구성 및 기계적 강도

관형 히터의 견고하고 과도하게 제작된 특성은 물리적 충격, 진동 및 열악한 산업 환경에 대한 높은 저항성을 갖게 합니다. 기판 위에 인쇄된 일련의 층으로 구성된 후막 발열체는 직접적인 충격이나 마모로 인해 손상될 가능성이 본질적으로 더 높습니다.

응용 분야 적합성

후막 기술은 평평하거나 관형 표면과 그 위를 흐르는 유체를 가열하는 데 이상적입니다. 특수 설계된 어셈블리에 통합되지 않는 한 부식성 액체에 담그거나 드릴링된 구멍에 삽입하는 것(카트리지 히터의 주요 용도)에는 덜 적합합니다.

응용 분야에 맞는 올바른 선택

올바른 발열체를 선택하려면 기술의 강점과 주요 설계 목표를 일치시켜야 합니다.

속도와 정밀도가 주요 초점인 경우: 후막은 의료 진단, 분석 기기 및 온디맨드 온수기와 같이 빠른 열 응답이 필요한 응용 분야에 대한 확실한 선택입니다.
견고성과 고온이 주요 초점인 경우: 기존 관형 또는 카트리지 히터는 중공업 기계, 오븐 및 열악한 환경에서의 공정 가열에 더 적합합니다.
복잡한 어셈블리에 열을 통합하는 것이 주요 초점인 경우: 후막을 구성 요소에 직접 인쇄할 수 있는 기능은 제품 설계를 단순화하고 부품 수를 줄일 수 있습니다.
대량 생산이 주요 초점인 경우: 자동화된 스크린 인쇄 공정은 초기 공구 비용이 더 높을 수 있지만 대규모에서 후막을 매우 비용 효율적으로 만듭니다.

이러한 핵심 차이점을 이해함으로써 응용 분야에서 요구하는 정확한 성능을 제공하는 가열 기술을 자신 있게 선택할 수 있습니다.

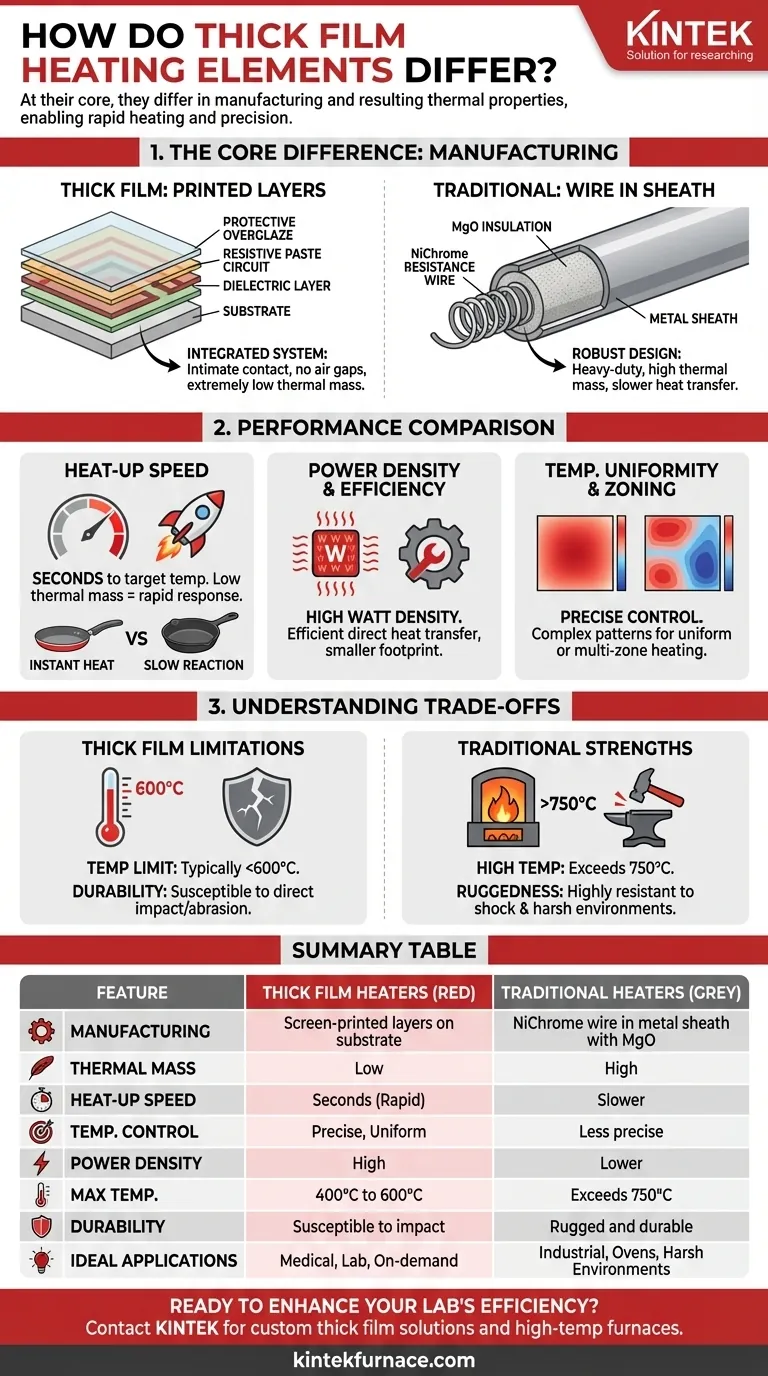

요약표:

특징	후막 히터	기존 히터
제조	기판 위의 스크린 인쇄 층	MgO 절연체가 있는 금속 외피 내부의 NiChrome 와이어
열 질량	낮음	높음
가열 속도	초 단위	느림
온도 제어	정밀함	덜 정밀함
전력 밀도	높음	낮음
최대 온도	400°C ~ 600°C	750°C 초과
내구성	충격에 취약함	견고하고 내구성 있음
이상적인 응용 분야	의료 기기, 분석 기기, 온디맨드 가열	산업용 오븐, 열악한 환경, 고온 공정
