회전식 도가니로(Rotary Retort Furnace)는 어떻게 구성할 수 있습니까? 열처리 공정을 최적화하십시오

본질적으로, 회전식 도가니로는 두 가지 기본 방식으로 구성될 수 있습니다. 단일 공정 단계를 위한 독립형 장치로 구현되거나, 부품 전체 처리를 위한 더 큰 다단계 생산 라인의 완전히 통합된 구성 요소로 구현될 수 있습니다.

구성 선택은 로(爐) 자체에 관한 것이 아니라 제조 목표에 관한 것입니다. 간단한 단일 단계 공정에는 독립형 장치가 필요하며, 복잡한 연속 생산 흐름에는 부대 장비를 갖춘 완전 통합 라인이 필요합니다.

회전식 도가니로의 핵심 설계

구성을 살펴보기 전에 로의 기본 구성 요소를 이해하는 것이 중요합니다. 시스템의 효과는 기계 장치, 가열 및 분위기 간의 상호 작용에 달려 있습니다.

회전식 도가니(Rotating Retort)

중심 특징은 약간 경사진 길고 원통형의 도가니 또는 배럴입니다. 이 배럴은 천천히 회전하여 내부의 재료가 계속해서 뒤집히며 입구에서 출구 지점으로 이동하도록 보장합니다.

이러한 지속적인 움직임은 모든 부품이 열에 균일하게 노출되도록 보장하며, 이는 일관된 제품 품질에 매우 중요합니다.

가열 시스템

로(爐)는 두 가지 주요 방법을 사용하여 가열될 수 있습니다. 가스 버너 또는 전기 저항 가열기입니다. 외부 가열 요소가 도가니를 둘러싸고 공정에 필요한 열 에너지를 공급합니다.

가스 가열과 전기 가열 사이의 선택은 운영 비용, 효율성 및 달성 가능한 온도 제어 수준에 영향을 미칩니다. 전기 가열은 종종 더 정밀한 제어를 제공하는 반면, 가스는 더 낮은 에너지 비용을 제공할 수 있습니다.

공정 분위기

경화와 같은 야금 공정의 경우, 산화를 방지하고 원하는 재료 특성을 달성하기 위해 도가니 내부의 분위기를 신중하게 제어해야 합니다. 이를 위해서는 특정 가스 조성을 유지하기 위한 분위기 발생기 및 분석기가 필요합니다.

구성 1: 독립형 장치

독립형 구성은 단일하고 명확하게 정의된 열처리 작업을 위해 설계되었습니다. 이는 더 큰 제조 공정의 한 부분에 최적화된 자체 포함 시스템입니다.

포함 사항

이 설정에는 일반적으로 회전식 도가니로 자체, 일정한 속도로 부품을 공급하는 계량 로더(metering loader), 그리고 일체형 담금질 시스템이 포함됩니다. 담금질 시스템은 로에서 나올 때 부품을 빠르게 냉각시켜 경화에 필수적입니다.

이상적인 응용 분야

이 구성은 전용 단일 단계 공정에 이상적입니다. 일반적인 응용 분야에는 나사, 볼트, 너트 및 와셔와 같은 소형 균일 부품의 담금질 경화(quench hardening), 뜨임(tempering) 또는 풀림(annealing)이 포함됩니다.

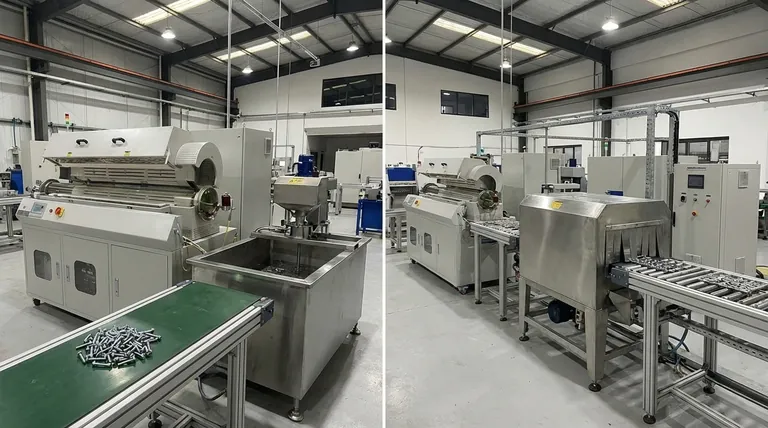

구성 2: 통합 생산 라인

여러 순차적 단계를 요구하는 대량 생산의 경우, 회전식 도가니로는 완전하고 자동화된 생산 라인을 만들기 위한 다른 필수 장비의 중앙 구성 요소가 됩니다.

다단계 시스템

이 구성은 로를 다른 필수 장비와 연결하여 원자재 부품에서 완제품까지 지속적인 흐름을 만듭니다. 이는 최소한의 수동 개입으로 "무인(lights-out)" 제조를 위해 설계되었습니다.

주요 부대 장비

통합 라인에는 핵심 로 외에도 여러 가지 다른 모듈이 포함됩니다.

세척기(Washers): 가열 전에 부품을 세척하거나 경화 후 담금질 오일을 제거하기 위함입니다.
뜨임로(Tempering Furnaces): 경화 후 취성(brittleness)을 줄이기 위한 저온 공정인 뜨임을 수행하는 보조 로입니다.
분위기 발생기 및 분석기: 라인 전체에 필요한 정확한 보호 분위기를 공급하고 모니터링합니다.

이 구성이 필요한 경우

이 설정은 경화, 담금질, 세척 및 뜨임이 연속적이고 중단 없는 순서로 이루어져야 하는 복잡한 제조에 필요합니다. 이는 패스너 및 기타 소형 금속 부품의 대량 생산 표준입니다.

절충점 이해하기

구성을 선택하려면 기능성과 복잡성 및 비용의 균형을 맞춰야 합니다. 회전식 도가니는 만능 해결책이 아니며, 그 이점은 특정 응용 분야에만 해당됩니다.

연속 처리 대 배치 처리

회전식 도가니는 느슨한 소형 부품의 연속적인 처리량을 위해 제작되었습니다. 균일한 품목을 대량으로 처리하는 데 탁월합니다. 전통적인 배치 로(batch furnace)가 더 실용적인 매우 크고 무거운 부품이나 작고 혼합된 배치에는 덜 적합합니다.

공정 유연성

독립형 장치는 더 간단하지만, 통합 라인은 일회성 작업에 대한 유연성이 떨어집니다. 이는 특정 반복 가능한 생산 시퀀스에 최적화되어 있습니다. 공정을 변경하려면 종종 라인의 여러 단계를 재구성해야 합니다.

재료 적합성

이러한 로(爐)는 손상 없이 뒤집힐 수 있는 소형 금속 부품에 이상적입니다. 또한 소성 또는 배소(calcining)와 같이 균일한 가열과 지속적인 혼합이 중요한 공정에서 알루미나, 철광석 펠릿 또는 분말과 같은 벌크 재료를 처리하는 데 매우 효과적입니다.

공정에 적합한 구성 선택

최종 결정은 특정 생산 요구 사항, 재료 유형 및 원하는 최종 상태에 따라 이루어져야 합니다.

주요 초점이 단일 열처리 단계(예: 풀림)인 경우: 로더와 적절한 냉각 시스템이 있는 독립형 장치가 가장 직접적이고 비용 효율적인 솔루션을 제공합니다.
주요 초점이 대량의 다단계 패스너 제조인 경우: 완전한 자동화 공정을 달성하기 위한 유일한 방법은 세척기 및 뜨임로가 있는 통합 라인입니다.
주요 초점이 벌크 분말 또는 광석 처리인 경우: 귀하의 구성은 소성 또는 산화 공정과 같은 공정을 위해 정밀한 온도 제어를 보장하기 위해 도가니 설계 및 가열 시스템에 중점을 둘 것입니다.

궁극적으로 이러한 구성 옵션을 이해하면 특정 응용 분야에 대해 일관된 품질과 높은 처리량을 제공하는 시스템을 설계할 수 있습니다.

요약 표:

구성 유형	주요 구성 요소	이상적인 응용 분야
독립형 장치	회전식 도가니로, 계량 로더, 일체형 담금질 시스템	나사 및 볼트와 같은 소형 부품의 담금질 경화, 뜨임, 풀림
통합 생산 라인	도가니로, 세척기, 뜨임로, 분위기 발생기	패스너 및 소형 금속 부품의 대량 다단계 처리
재료 적합성	회전 도가니, 가열 시스템(가스/전기), 분위기 제어	벌크 분말, 소성용 광석, 산화 공정
