근본적으로, 진공 열간 압축 소결로는 최대 작동 온도에 따라 세 가지 기능 등급으로 분류됩니다. 이러한 범주는 일반적으로 저온(최대 800°C), 중온(최대 1600°C), 고온(최대 2400°C 이상)으로 정의됩니다. 이러한 분류는 임의적인 것이 아니라,로의 가장 중요한 구성 요소에 영향을 미치는 재료 과학의 직접적인 결과입니다.
진공 열간 압축로의 온도 등급은 기본적으로 발열체 및 단열재에 사용되는 재료에 의해 결정됩니다. 목표 온도가 높아질수록 해당 열을 생성하고 포함하는 데 필요한 재료는 점차 더 전문화되고 복잡해지며 비용이 많이 들게 됩니다.
핵심 원칙: 재료 과학이 온도를 결정한다
이러한 로의 온도 분류를 이해하는 것은 숫자를 암기하는 것보다 로를 구성하는 데 사용되는 재료의 물리적 한계를 이해하는 것과 더 관련이 있습니다. 로는 자체 핵심 구성 요소를 파괴할 온도에서 작동할 수 없습니다.
두 가지 핵심 구성 요소
전체 설계는 두 가지 부품, 즉 열 에너지를 생성하는 발열체와 열을 포함하는 단열재에 달려 있습니다. 이 두 가지 구성 요소에 대한 재료 선택이 로의 최대 안전 작동 온도를 결정합니다.
온도 등급별 분석
각 온도 등급은 진공 환경에서 안정적이고 신뢰할 수 있는 작동을 위해 필요한 재료 기술의 상당한 변화를 나타냅니다.
저온 로 (최대 약 800°C)
이 등급은 융점 또는 소결점이 낮은 재료와 관련된 공정을 위해 설계되었습니다.
- 발열체: 여기서 핵심적인 역할을 하는 것은 철-크롬-알루미늄(Fe-Cr-Al) 또는 니켈-크롬(Ni-Cr) 와이어와 같은 일반적인 저항 발열 합금입니다. 이들은 온도 범위 내에서 비용 효율적이고 안정적입니다.
- 단열재: 고온 알루미노실리케이트 펠트가 생성된 열을 포함하기에 일반적으로 충분하며, 열 성능과 비용 간의 훌륭한 균형을 제공합니다.
중온 로 (최대 약 1600°C)
이것은 광범위한 산업용 세라믹 및 금속을 소결하는 데 가장 일반적인 범위입니다. 재료 요구 사항이 상당히 높아집니다.
- 발열체: 1600°C에 도달하기 위해 로는 금속 몰리브덴, 규소 몰리브덴 봉, 탄화규소 봉 또는 흑연 봉과 같이 더 견고한 재료를 사용해야 합니다. 이들은 열화되기 전에 훨씬 더 높은 온도를 견딜 수 있습니다.
- 단열재: 일반적인 규산염 펠트는 더 이상 사용할 수 없습니다. 대신, 이러한 로는 강렬한 열을 관리하기 위해 복합 탄소 펠트, 뮤라이트 펠트 또는 흑연 펠트와 같은 우수한 단열재에 의존합니다.
고온 로 (최대 약 2400°C 이상)
이 등급은 극한의 온도가 필요한 고급 재료 처리를 위해 예약되어 있습니다. 엔지니어링 및 재료 과학 측면에서 가장 까다로운 분야입니다.
- 가열 방식: 기존의 저항 봉은 종종 불충분합니다. 이러한 로는 흑연 튜브, 순수 텅스텐 발열체 또는 비접촉식 유도 가열을 사용합니다. 유도 가열은 전자기장을 사용하여 도전성 재료 또는 흑연 서셉터(susceptor)를 직접 가열하여 기존 발열체의 한계를 우회합니다.
- 단열재: 이러한 온도에서는 고순도 흑연 펠트가 업계 표준입니다. 진공 상태에서 2000°C를 초과하는 온도에서 구조적으로 안정하고 효과적인 단열재를 제공하는 몇 안 되는 재료 중 하나입니다.
상충 관계 이해하기
로를 선택하는 것은 단순히 가장 높은 온도를 선택하는 문제가 아닙니다. 각 등급에는 비용, 유지보수 및 공정 적합성에 영향을 미치는 중요한 상충 관계가 있습니다.
비용 대 성능
온도와 비용 사이의 관계는 지수 함수적입니다. 텅스텐 및 고순도 흑연과 같은 고온 작동에 필요한 이국적인 재료는 저온 로에 사용되는 합금보다 훨씬 비쌉니다. 전원 공급 장치 및 제어 시스템의 복잡성도 극적으로 증가합니다.
분위기 및 반응성
발열체의 재료는 불활성이 아닙니다. 진공 환경에서 이는 처리 중인 재료(작업물)와 상호 작용할 수 있습니다. 예를 들어, 흑연 발열체는 탄소 중립 또는 환원 분위기에 탁월하지만, 매우 민감한 재료에서 탄소 오염을 유발할 수 있습니다.
유지보수 및 수명
고온 부품에는 유한한 수명이 있습니다. 텅스텐 발열체는 취성(brittle)해질 수 있으며, 흑연 부품은 특히 소량의 산소에 노출될 경우 시간이 지남에 따라 열화될 수 있습니다. 이러한 부품을 교체하는 데 드는 비용과 다운타임은 주요 운영 고려 사항입니다.
목표에 맞는 올바른 선택
로 선택은 처리하려는 재료의 특정 요구 사항에 의해 주도되어야 합니다.
- 융점이 낮은 금속 또는 특정 유리 세라믹 소결에 중점을 둔다면: 저온 로(최대 800°C)가 가장 비용 효율적이고 안정적인 솔루션을 제공합니다.
- 대부분의 산업용 세라믹, 공구강 또는 초경 합금 처리에 중점을 둔다면: 중온 로(최대 1600°C)는 광범위한 응용 분야에 필요한 다용성과 성능을 제공합니다.
- 첨단 세라믹, 고순도 비산화물 개발 또는 흑연화 수행에 중점을 둔다면: 고온 로(2400°C 이상)가 필수적이지만, 더 높은 획득 및 운영 비용을 예산에 책정해야 합니다.
궁극적으로 올바른 로를 선택하는 것은 공정의 재료 과학과 장비 자체의 재료 과학을 일치시키는 것입니다.
요약표:
| 온도 등급 | 최대 온도 | 주요 발열체 | 주요 단열재 | 일반적인 응용 분야 |
|---|---|---|---|---|
| 저온 | 최대 800°C | Fe-Cr-Al, Ni-Cr 합금 | 알루미노실리케이트 펠트 | 낮은 융점 금속, 유리 세라믹 |
| 중온 | 최대 1600°C | 몰리브덴, 규소 몰리브덴 봉, 흑연 봉 | 복합 탄소 펠트, 뮤라이트 펠트 | 산업용 세라믹, 공구강, 초경 합금 |
| 고온 | 최대 2400°C 이상 | 흑연 튜브, 텅스텐 발열체, 유도 가열 | 고순도 흑연 펠트 | 첨단 세라믹, 고순도 비산화물, 흑연화 |
귀사에 적합한 진공 열간 압축 소결로를 찾을 준비가 되셨습니까? 뛰어난 R&D 및 자체 제조 역량을 활용하여 KINTEK은 다양한 실험실에 첨단 고온로 솔루션을 제공합니다. 머플로, 튜브, 회전로, 진공 및 분위기 로, CVD/PECVD 시스템을 포함한 당사의 제품군은 고유한 실험 요구 사항을 정확하게 충족하기 위한 강력한 맞춤 제작 능력으로 보완됩니다. 지금 문의하여 맞춤형 솔루션이 재료 처리 효율성과 결과를 어떻게 향상시킬 수 있는지 논의하십시오!

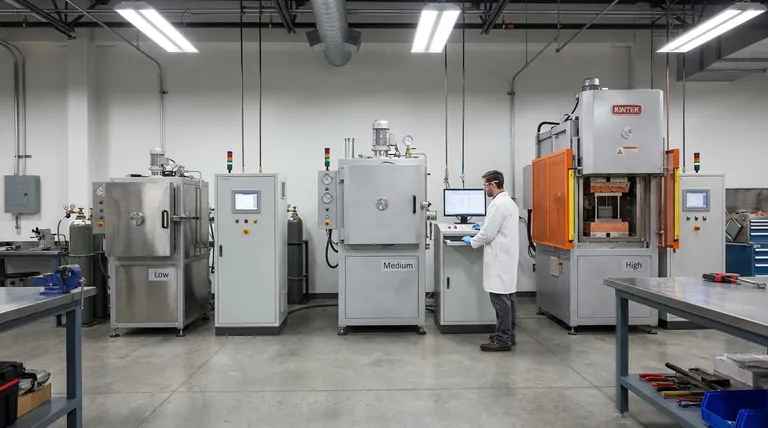

시각적 가이드
