모든 최신 마이크로칩의 중심부에는 극도의 순도를 요구하는 일련의 공정이 있습니다. 진공로는 정밀 열처리, 박막 증착 및 재료 변형을 위해 반도체 제조에서 필수적입니다. 이는 실리콘 웨이퍼 위에 신뢰할 수 있고 고성능의 전자 부품을 제작하는 데 필수적인 제어되고 오염 없는 환경을 조성합니다.
반도체 제조의 핵심 과제는 원자 수준에 가까운 규모에서 재료에 결함을 도입하지 않고 조작하는 것입니다. 진공로는 대기 가스와 입자를 제거하여 어닐링, 증착 및 도핑과 같은 공정이 성공하는 데 필요한 깨끗한 환경을 만듦으로써 이 문제를 해결합니다.
순도의 필수성: 진공이 필수적인 이유
반도체의 특징은 정밀하게 제어되는 불순물 수준입니다. 따라서 제조 환경은 거의 모든 다른 산업 환경보다 더 깨끗하고 더 잘 제어되어야 합니다.
산화 및 오염 방지
일반 대기 중에서 산소와 수분은 가열된 실리콘 웨이퍼와 즉시 반응하여 제어되지 않는 산화층을 형성하고 결함을 유발합니다. 공기 중의 먼지와 기타 미세 입자는 웨이퍼 위에 내려앉아 제작 중인 미세 회로를 망칠 수 있습니다.
진공은 이러한 반응성 가스와 입자를 제거하여 화학적으로 불활성인 공간을 만듭니다. 이는 원치 않는 반응을 방지하고 공정을 위해 의도적으로 주입된 물질만 존재하도록 보장합니다.
원자 수준의 정밀도 구현
도핑(특정 불순물 주입) 및 박막 증착(회로층을 원자 단위로 쌓는 작업)과 같은 공정은 절대적인 제어를 요구합니다.
진공 상태에서는 증착된 원자나 주입된 이온의 경로를 방해할 다른 분자가 없습니다. 이를 통해 기능하는 트랜지스터의 기반이 되는 완벽하게 균일한 층과 정밀하게 정의된 전기적 접합부를 생성할 수 있습니다.
웨이퍼 제조의 주요 응용 분야
진공로는 웨이퍼 제조 수명 주기 전반에 걸쳐 사용됩니다. 일반적인 처리를 위한 관형로(tubular furnaces)와 접합을 위한 열간 프레스로(hot press furnaces)와 같이 다양한 종류의 로가 있지만, 이들은 모두 핵심적인 일련의 중요 응용 분야를 가능하게 합니다.
열처리: 어닐링 및 템퍼링
이온 주입과 같은 공정으로 인해 웨이퍼의 결정 구조가 손상된 후에는 복구가 필요합니다. 어닐링(Annealing)은 고온 가열 공정으로, 실리콘 결정 격자가 치유되고 주입된 도펀트가 활성화되도록 합니다.
템퍼링(Tempering) 및 경화(hardening)와 같은 관련 공정은 재료 층 내의 내부 응력을 완화하여 최종 칩이 기계적으로 안정적이고 신뢰할 수 있도록 보장하는 데 사용됩니다.
박막 증착
현대의 칩은 수십 개의 상호 연결된 층으로 수직으로 제작됩니다. 박막 증착(Thin film deposition)은 전도성 금속 또는 절연 유전체일 수 있는 이러한 층을 추가하는 공정입니다.
이를 진공 상태에서 수행하면 증착된 박막이 극도로 순수하고 아래 표면에 완벽하게 접착되어 단락이나 개방 회로를 방지할 수 있습니다.
도핑 및 확산
실리콘의 전기적 특성은 도핑, 즉 붕소 또는 인과 같은 원소를 의도적으로 주입하여 수정됩니다.
진공로는 이러한 도펀트가 실리콘 결정 격자 속으로 정밀한 깊이와 농도로 확산(diffuse)되거나 퍼져나가는 데 필요한 고온 환경을 제공합니다.
소결 및 웨이퍼 접합
소결(Sintering)은 칩 위에 신뢰할 수 있는 전기적 접점을 형성하기 위해 금속 입자를 융합시키는 데 사용되는 열처리입니다.
고급 3D 패키징의 경우, 특수 열간 프레스로(hot press furnaces)는 진공 상태에서 열과 압력을 모두 가하여 전체 웨이퍼를 접합함으로써 복잡한 다층 장치를 만듭니다.
상충 관계 및 과제 이해
진공로는 필수적이지만, 사용에 복잡성이 따릅니다. 순도와 정밀도의 이점에는 운영상의 고려 사항이 따릅니다.
공정 복잡성 및 제어
고진공을 달성하고 유지하려면 정교한 장비와 전문적인 감독이 필요합니다. 온도 램프, 압력 수준 및 가스 흐름과 같은 공정 매개변수는 극도의 정확도로 제어되어야 합니다. 사소한 편차라도 전체 웨이퍼 배치를 손상시킬 수 있기 때문입니다.
처리량 대 품질
고진공 환경을 만드는 데는 시간이 걸리며, 이 과정은 "펌프 다운(pump-down)"이라고 합니다. 이로 인해 진공 기반 공정은 대기압 기반 공정보다 느릴 수 있습니다. 제조업체는 고품질의 결함 없는 칩에 대한 요구와 대량 생산에 대한 압력 사이에서 지속적으로 균형을 맞춰야 합니다.
장비 비용 및 유지보수
고진공로 및 관련 펌프는 특수하고 비용이 많이 드는 자본 장비입니다. 생산을 위태롭게 할 수 있는 누출이나 오염이 없는 상태를 유지하기 위해 엄격하고 비용이 많이 드는 유지보수 일정이 필요합니다.
귀하의 목표에 맞는 올바른 선택
사용하는 특정 진공로 공정은 해당 단계에서 귀하의 제조 목표에 따라 전적으로 결정됩니다.
- 주요 초점이 재료 구조 복구인 경우: 어닐링(annealing) 및 템퍼링(tempering)을 사용하여 결정 격자를 치유하고 내부 재료 응력을 관리하게 될 것입니다.
- 주요 초점이 회로 층을 구축하는 것인 경우: 결함 없는 전도성 및 절연 층을 생성하기 위해 가장 순수한 진공이 필요한 박막 증착(thin film deposition)이 핵심 공정입니다.
- 주요 초점이 전기적 특성을 정의하는 것인 경우: 도핑(doping) 및 확산(diffusion)을 사용하여 불순물을 정밀하게 주입하고 트랜지스터를 구성하는 P-N 접합부를 생성하게 됩니다.
- 주요 초점이 3D 통합인 경우: 진공 조건에서 고정밀 웨이퍼 대 웨이퍼 접합을 달성하기 위해 열간 프레스로(hot press furnaces)를 활용하게 됩니다.
이러한 진공 기반 열 공정을 숙달하는 것은 우리가 현대 세상을 지탱하는 강력하고 신뢰할 수 있는 반도체 장치를 제작하는 데 기본이 됩니다.
요약표:
| 응용 분야 | 핵심 공정 | 반도체 제조에서의 목적 |
|---|---|---|
| 열처리 | 어닐링, 템퍼링 | 결정 격자 치유, 응력 완화, 도펀트 활성화 |
| 박막 증착 | 증착 | 순수하고 접착력 있는 전도성/절연 층 구축 |
| 도핑 및 확산 | 도핑, 확산 | 정밀한 불순물 제어를 통한 전기적 특성 수정 |
| 소결 및 접합 | 소결, 웨이퍼 접합 | 접점을 위한 입자 융합, 3D 패키징에서 웨이퍼 접합 |
KINTEK의 첨단 진공로 솔루션으로 반도체 제조 수준을 높이십시오! 뛰어난 R&D와 사내 제조 역량을 활용하여, 우리는 머플로, 튜브, 회전식, 진공 및 분위기, CVD/PECVD 시스템과 같은 다양한 고온로를 연구소에 제공합니다. 강력한 맞춤화 기능은 귀하의 고유한 실험 요구 사항과의 정밀한 정렬을 보장하여 우수한 칩 성능을 위한 오염 없는 환경을 제공합니다. 귀하의 공정을 최적화하고 혁신을 주도하는 방법에 대해 맞춤형 솔루션을 논의하려면 지금 문의하십시오!

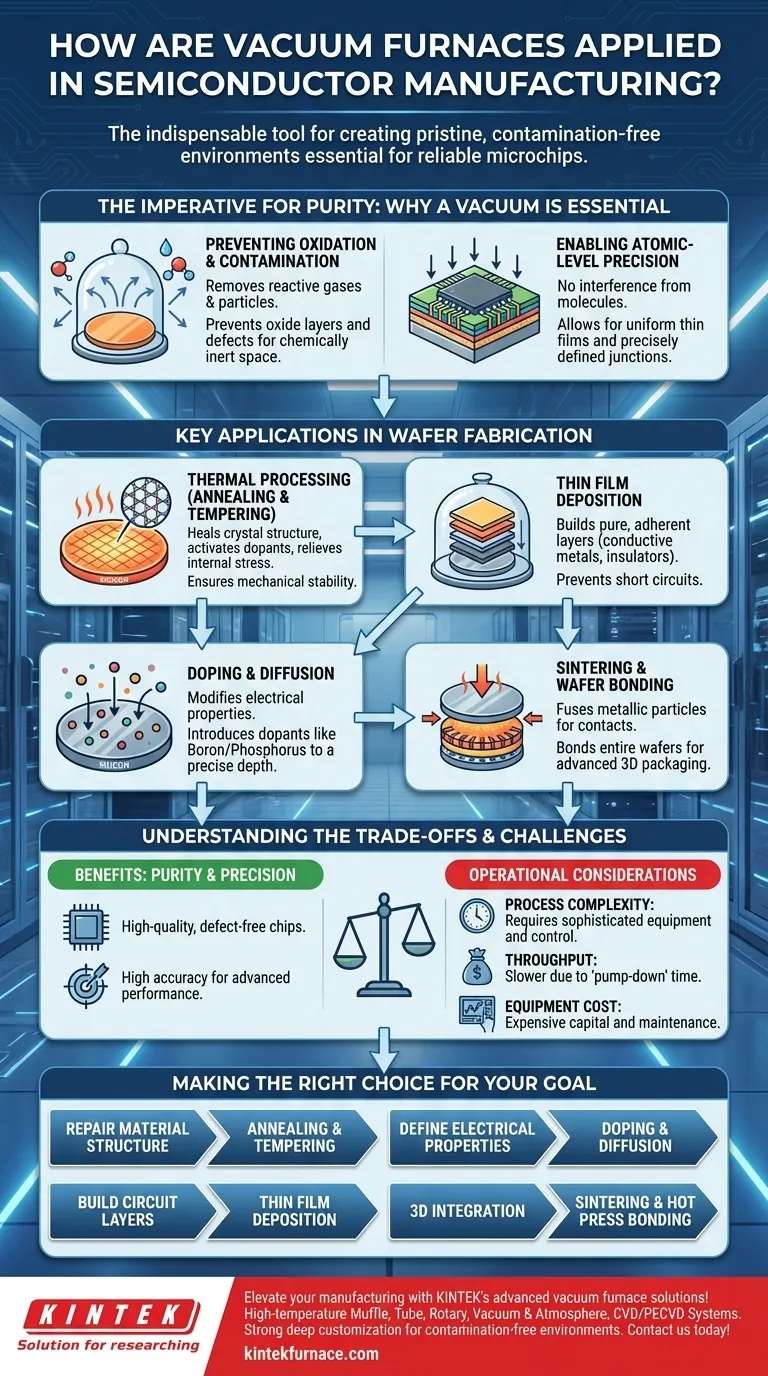

시각적 가이드
