근본적으로 플라즈마 강화 화학 기상 증착(PECVD)은 매우 다재다능한 기술입니다. 다양한 표면에 광범위한 재료를 증착할 수 있습니다. 가장 일반적인 재료에는 질화규소(Si₃N₄) 및 이산화규소(SiO₂)와 같은 유전체, 비정질 실리콘(a-Si)과 같은 반도체, 다이아몬드 유사 탄소(DLC)와 같은 보호 코팅이 포함됩니다. 이러한 박막은 실리콘 웨이퍼와 석영에서 스테인리스 스틸 및 플라스틱에 이르는 기판에 적용될 수 있습니다.
PECVD의 다재다능함의 핵심 이유는 저온 작동입니다. 화학 반응을 유도하기 위해 고온 대신 에너지 풍부한 플라즈마를 사용함으로써, PECVD는 다른 고온 공정으로는 손상되거나 파괴될 수 있는 기판 위에 고품질 박막을 증착할 수 있습니다.
플라즈마가 재료 다재다능함을 여는 이유
기존 화학 기상 증착(CVD)은 전구체 가스를 분해하고 필름을 형성하는 데 필요한 에너지를 공급하기 위해 매우 높은 온도(종종 600°C 이상)가 필요합니다. PECVD는 훨씬 낮은 온도인 일반적으로 200°C에서 400°C 사이에서 동일한 결과를 얻습니다.
플라즈마 에너지의 역할
PECVD 챔버에서 저압 가스에 전기장이 가해져 플라즈마가 생성됩니다. 이 플라즈마는 이온, 전자 및 중성 라디칼을 포함하는 매우 에너지 넘치는 물질 상태입니다.
이러한 에너지 입자는 전구체 가스 분자를 폭격하여 반응성 종으로 분해합니다. 이 반응성 종은 기판 표면으로 이동하여 극도의 열 없이 반응하여 원하는 박막을 형성합니다.
PECVD로 증착되는 주요 재료 범주
PECVD는 단일 공정이 아니라 다양한 재료에 맞게 조정된 일련의 공정입니다. 전구체 가스, 플라즈마 전력 및 온도의 선택이 최종 박막을 결정합니다.
유전체 및 절연체 (SiO₂, Si₃N₄)
이것은 반도체 산업에서 특히 일반적인 PECVD 응용 분야입니다. 이산화규소(SiO₂) 및 질화규소(Si₃N₄)와 같은 박막은 우수한 전기 절연체입니다.
이들은 마이크로칩을 습기와 오염으로부터 보호하기 위한 패시베이션 층, 트랜지스터의 게이트 유전체, 칩 위의 금속 배선 사이의 절연층으로 사용됩니다.
반도체 (a-Si)
PECVD는 비정질 실리콘(a-Si)을 증착하는 지배적인 방법입니다. 결정질 실리콘과 달리 비정질 실리콘은 장거리 규칙적인 구조가 부족합니다.
이 재료는 박막 태양 전지에 중요하며 TV, 노트북 및 휴대폰의 LCD 디스플레이에서 픽셀을 제어하는 박막 트랜지스터(TFT)의 활성층입니다.
보호 및 기능성 코팅 (DLC)
다이아몬드 유사 탄소(DLC) 박막은 매우 단단하고, 화학적으로 비활성이며, 마찰 계수가 매우 낮습니다.
PECVD를 통해 증착된 DLC는 공구, 의료용 임플란트, 자동차 엔진 부품 및 광학 부품에 마모 방지 코팅을 형성하여 긁힘과 부식으로부터 보호합니다.
고급 및 특수 박막
PECVD의 유연성은 더 복잡하거나 틈새 재료의 증착을 가능하게 합니다. 여기에는 광학 특성 조절을 위한 산화질화규소(SiOxNy), 마이크로프로세서 속도 향상을 위한 low-k 유전체, 심지어 식품 포장 장벽 또는 생체 의료 장치 코팅 응용 분야를 위한 유기 폴리머 박막이 포함됩니다.
호환 가능한 기판: 저온의 이점
PECVD의 저온 특성은 광범위한 호환 가능한 기판의 문을 열어줍니다.
결정질 및 비정질 기판
PECVD는 실리콘 웨이퍼, 광학 유리, 석영과 같은 기존 기판에 일상적으로 사용됩니다. 공정이 열적으로 덜 공격적이므로 웨이퍼 변형 또는 응력의 위험이 감소합니다.
또한 스테인리스 스틸과 같은 금속 기판에서도 매우 잘 작동하며, 종종 DLC 또는 기타 보호 코팅을 적용하는 데 사용됩니다.
온도에 민감한 기판
이것이 PECVD가 진정으로 뛰어난 부분입니다. 낮은 작동 온도는 기존 CVD로는 견딜 수 없는 재료 위에 증착할 수 있게 합니다. 여기에는 유연한 전자 장치 응용 분야를 위한 폴리머 및 플라스틱, 그리고 이미 민감한 금속 구조물이 제작된 사전 가공된 실리콘 웨이퍼가 포함됩니다.
트레이드오프 이해하기
강력하지만 PECVD에도 한계가 있습니다. 객관성을 위해서는 다른 방법이 더 우수할 수 있는 부분을 인정해야 합니다.
박막 품질 및 순도
PECVD 박막은 일반적으로 품질이 매우 높지만, 저압 CVD(LPCVD)와 같은 고온에서 성장된 박막보다 밀도가 낮고 결함 수가 높을 수 있습니다.
수소 포함
PECVD 전구체 가스에는 종종 수소(예: 실란 - SiH₄)가 포함됩니다. 플라즈마 공정으로 인해 최종 박막에 상당량의 수소가 포함될 수 있으며, 이는 때때로 박막의 전기적 또는 기계적 특성에 영향을 미칠 수 있습니다.
공정 복잡성
플라즈마를 제어하는 것은 RF 전력 및 주파수와 같은 증착 공정에 변수를 추가합니다. 이로 인해 순수 열 공정에 비해 공정 최적화가 더 복잡해질 수 있습니다.
귀하의 응용 분야에 맞는 선택하기
증착 방법을 선택하는 것은 전적으로 최종 목표에 따라 달라집니다. PECVD는 특정 장점이 필요에 부합할 때 강력한 도구입니다.
- 주요 초점이 마이크로 전자 장치 제조인 경우: PECVD는 기존 회로를 손상시키지 않는 온도에서 고품질 질화규소 및 이산화규소 패시베이션 및 금속 간 유전체 층을 증착하는 산업 표준입니다.
- 주요 초점이 단단하고 마모 방지 표면을 만드는 것인 경우: 금속, 유리 또는 심지어 폴리머 기판 코팅에 특히 적합한 PECVD로 증착된 다이아몬드 유사 탄소(DLC) 박막을 살펴보십시오.
- 주요 초점이 박막 태양 전지 또는 디스플레이인 경우: PECVD는 이러한 대면적 전자 장치에 필요한 비정질 실리콘 활성층을 증착하는 필수 기술입니다.
- 주요 초점이 온도에 민감한 재료를 코팅하는 것인 경우: PECVD는 플라스틱, 폴리머 또는 기타 저융점 기판 위에 고품질 무기 박막을 증착할 수 있는 몇 안 되는 방법 중 하나입니다.
이러한 원리를 이해함으로써 귀하는 특정 엔지니어링 목표에 맞게 조정된 고급 재료를 생성하기 위해 PECVD를 효과적으로 활용할 수 있습니다.
요약 표:
| 범주 | 재료 | 기판 | 주요 응용 분야 |
|---|---|---|---|
| 유전체 | 질화규소 (Si₃N₄), 이산화규소 (SiO₂) | 실리콘 웨이퍼, 석영 | 마이크로일렉트로닉스의 패시베이션, 절연 |
| 반도체 | 비정질 실리콘 (a-Si) | 유리, 실리콘 웨이퍼 | 박막 태양 전지, LCD 디스플레이 |
| 보호 코팅 | 다이아몬드 유사 탄소 (DLC) | 스테인리스 스틸, 플라스틱 | 내마모성, 부식 방지 |
| 고급 박막 | 산화질화규소 (SiOxNy), Low-k 유전체 | 폴리머 포함 다양 | 광학 튜닝, 마이크로프로세서 속도 향상 |
고급 PECVD 솔루션으로 연구실 역량을 강화할 준비가 되셨습니까? KINTEK은 뛰어난 R&D와 자체 제조 역량을 활용하여 다양한 실험실에 CVD/PECVD 시스템을 포함한 고온로 시스템을 제공합니다. 당사의 강력한 맞춤화 기능은 다양한 기판에 재료를 증착하는 귀하의 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 맞춤형 솔루션이 연구 발전을 어떻게 이끌 수 있는지 논의하려면 지금 저희에게 문의하십시오!

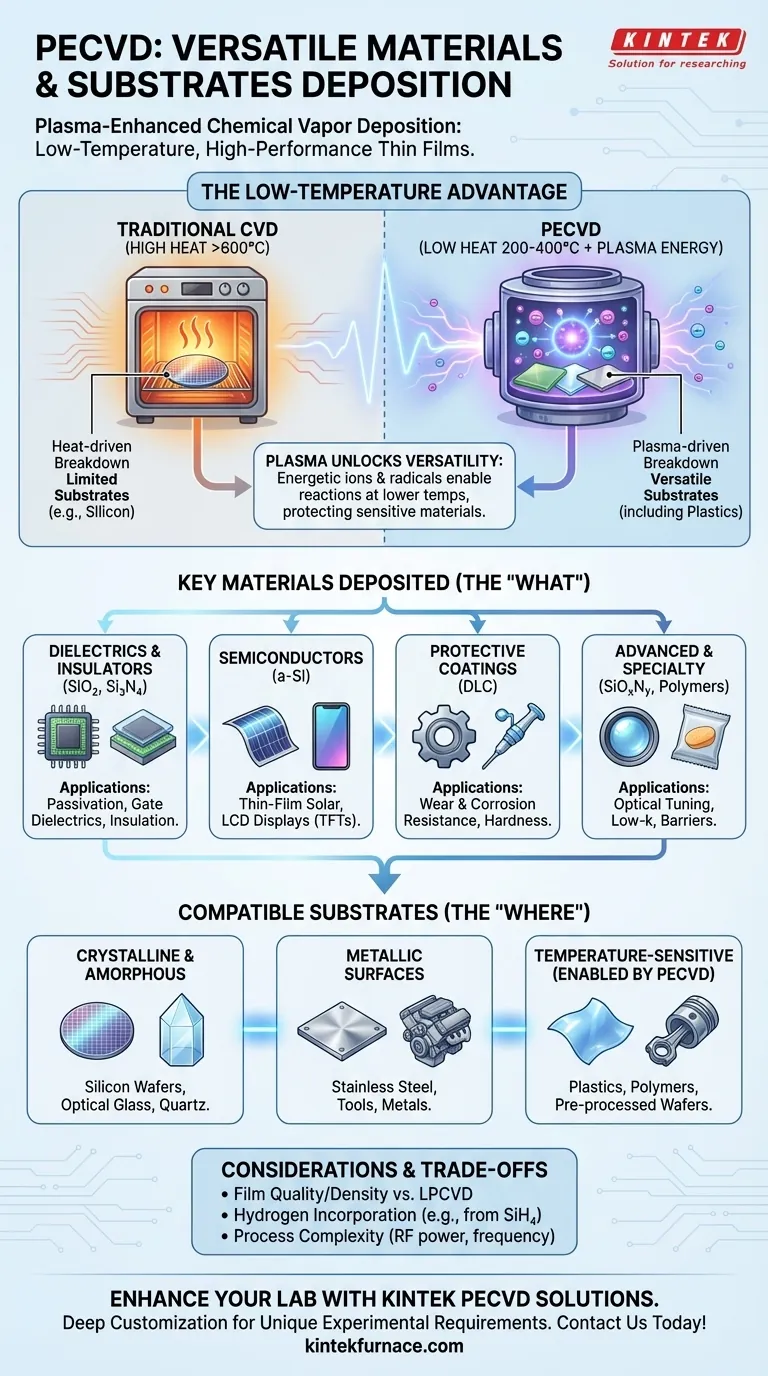

시각적 가이드
