요약하자면, 플라즈마 강화 화학 기상 증착(PECVD)은 광범위한 박막을 증착할 수 있는 매우 다재다능한 기술입니다. 가장 일반적인 재료에는 이산화규소(SiO₂) 및 질화규소(Si₃N₄)와 같은 유전체, 비정질 실리콘(a-Si:H)과 같은 반도체 필름, 다이아몬드 유사 탄소(DLC) 및 탄화규소(SiC)와 같은 단단한 보호 코팅이 포함됩니다.
PECVD의 근본적인 장점은 기존의 화학 기상 증착(CVD)보다 훨씬 낮은 온도에서 고품질의 치밀하고 균일한 필름을 증착할 수 있다는 점입니다. 이는 온도에 민감한 기판이나 기존 구조를 가진 장치에 코팅할 때 선호되는 방법입니다.
PECVD가 뛰어난 이유: 플라즈마의 역할
PECVD 기능의 핵심은 고온의 열 에너지에만 의존하는 대신 플라즈마를 사용하여 화학 반응을 유도하는 데 있습니다. 이러한 차이가 주요 이점의 원천입니다.
저온에서 전구체 분해

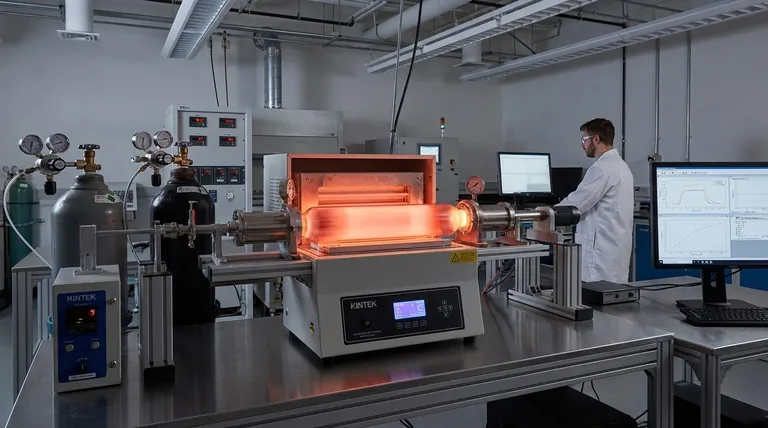

PECVD 시스템에서 전기장은 전구체 가스를 이온화하여 반응성 플라즈마를 생성하는 데 사용됩니다. 이 플라즈마는 이온, 전자 및 반응성이 높은 자유 라디칼의 혼합물로 구성됩니다.
이러한 활성화된 종들은 반응하여 일반적으로 100°C에서 400°C 사이의 온도에서 기판 위에 고체 필름을 형성할 수 있습니다. 이는 열 CVD 공정에서 종종 요구되는 600°C에서 1100°C에 비해 획기적으로 낮은 온도입니다.
온도 민감성 기판 보호
PECVD의 저온 특성은 가장 중요한 특징입니다. 이는 고열에 의해 손상되거나 파괴될 수 있는 기판 위에 필름을 증착할 수 있게 해줍니다.
여기에는 알루미늄 또는 구리 금속화가 완료된 집적 회로, 폴리머 기반 유연 전자 장치 및 다양한 광학 부품이 포함됩니다.
일반적인 PECVD 필름 분석
PECVD의 다재다능함은 증착할 수 있는 필름 유형별로 분류할 때 가장 잘 이해할 수 있습니다. 각 범주는 고유한 산업 및 연구 응용 분야에 사용됩니다.
유전체 및 패시베이션 층
이것이 PECVD의 가장 일반적인 응용 분야입니다. 이러한 절연 필름은 마이크로일렉트로닉스 제조에 매우 중요합니다.
재료에는 이산화규소(SiO₂), 질화규소(Si₃N₄), 산화질화규소(SiOxNy)가 포함됩니다. 이들은 층간 유전체, 습기와 오염으로부터 칩을 보호하기 위한 최종 패시베이션 층, 트랜지스터의 게이트 절연체로 사용됩니다.
반도체 필름
PECVD는 특히 대면적 전자 장치의 활성 반도체 층을 증착하는 지배적인 기술입니다.
가장 주목할 만한 재료는 수소화 비정질 실리콘(a-Si:H)으로, 많은 박막 태양 전지 및 LCD 디스플레이에 사용되는 박막 트랜지스터(TFT)의 활성층을 형성합니다. 이 공정을 통해 다결정 실리콘도 증착할 수 있습니다.
단단하고 보호적인 코팅
플라즈마 내의 높은 이온 에너지는 놀라울 정도로 단단하고 내구성이 뛰어난 필름을 만드는 데 활용될 수 있습니다.
다이아몬드 유사 탄소(DLC) 필름은 극도의 경도, 낮은 마찰 계수 및 화학적 불활성으로 인해 높이 평가되며, 공구, 의료용 임플란트 및 기계 부품 보호에 이상적입니다. 탄화규소(SiC)는 높은 열 안정성과 함께 유사한 이점을 제공합니다.
광학 및 특수 필름
필름 특성에 대한 정밀한 제어는 특수 응용 분야를 가능하게 합니다. PECVD는 우수한 등방성 코팅 능력과 복잡한 표면 구조의 갭을 채우는 능력으로 알려진 TEOS SiO₂(테트라에틸 오르토규산염 전구체에서 생성)를 생산할 수 있습니다.
또한 광섬유용 게르마늄 도핑된 산화규소(Ge-SiOx)와 같은 도핑된 필름을 생성하거나 특정 금속 및 해당 실리사이드를 증착하는 데 사용될 수도 있습니다.
단점 이해하기
강력하지만 PECVD에는 복잡성이 없는 것은 아닙니다. 전문가가 효과적으로 배포하려면 단점을 이해해야 합니다.
내재된 수소 혼입
많은 전구체 가스가 수소 기반(예: 실란, SiH₄)이므로 수소 원자가 증착된 필름에 혼입되는 경우가 많습니다. 이는 비정질 실리콘(a-Si:H)의 결함을 패시베이션하는 데 필수적이지만, 다른 필름에서는 원치 않는 불순물로 작용하여 전기적 또는 광학적 특성에 영향을 미칠 수 있습니다.
플라즈마 유도 손상 가능성
증착 반응을 유도하는 고에너지 이온은 기판 표면을 때릴 수도 있습니다. 이는 응력을 유발하거나, 아래쪽 재료에 결함을 생성하거나, 민감한 전자 장치 구조를 손상시킬 수 있습니다. 증착 속도와 손상 최소화 사이의 균형을 맞추려면 신중한 공정 조정이 필요합니다.
필름 화학량론 제어
산화질화규소(SiOxNy)와 같은 복합 필름에서 정확한 화학 비율(화학량론)을 달성하는 것은 어려울 수 있습니다. 최종 조성은 가스 흐름, 압력, 플라즈마 전력 및 온도의 복잡한 상호 작용에 따라 달라지므로 신중한 공정 개발 및 특성화가 필요합니다.
목표에 맞는 올바른 선택
증착 방법의 선택은 필름의 목적과 기판의 한계에 전적으로 달려 있습니다. 이러한 상황에서는 PECVD를 주요 고려 사항으로 삼아야 합니다.
- 완성된 장치의 전기적 절연에 중점을 두는 경우: PECVD는 낮은 공정 온도로 인해 SiO₂ 및 Si₃N₄ 패시베이션 층을 증착하는 산업 표준입니다.
- 디스플레이 또는 태양 전지와 같은 대면적 전자 장치 제조에 중점을 두는 경우: PECVD는 고품질 비정질 실리콘 활성층을 생성하는 필수 기술입니다.
- 기계 부품에 단단하고 내마모성 코팅을 적용하는 데 중점을 두는 경우: PECVD는 우수한 접착력과 내구성을 갖춘 DLC 또는 SiC 필름을 증착하는 데 탁월한 선택입니다.
- 가능한 최고의 결정 품질 또는 필름 순도를 얻는 데 중점을 두는 경우: 기판이 열을 견딜 수 있다면 열 CVD 또는 분자선 에피택시(MBE)와 같은 고온 방법을 고려해야 할 수 있습니다.
궁극적으로 PECVD는 현대 재료 공학의 초석이며 거의 모든 기판에서 고급 필름 제작을 가능하게 합니다.
요약 표:
| 필름 카테고리 | 일반적인 재료 | 주요 응용 분야 |
|---|---|---|
| 유전체 층 | SiO₂, Si₃N₄, SiOxNy | 마이크로일렉트로닉스 절연, 패시베이션 |
| 반도체 필름 | a-Si:H, 다결정 실리콘 | 태양 전지, 디스플레이의 TFT |
| 보호 코팅 | DLC, SiC | 공구, 의료용 임플란트를 위한 경질 코팅 |
| 광학 필름 | TEOS SiO₂, Ge-SiOx | 광섬유, 등방성 코팅 |
