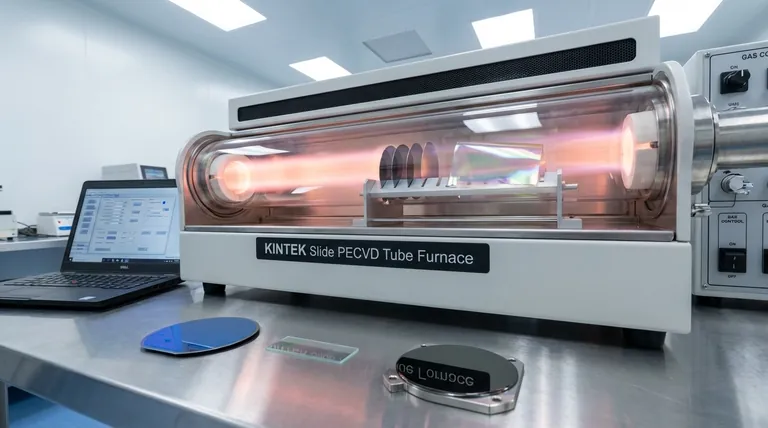

요컨대, PECVD는 탁월하게 다재다능합니다. PECVD는 다양한 박막, 특히 이산화규소 및 질화규소와 같은 유전체 절연체, 비정질 실리콘과 같은 반도체 필름, 그리고 다이아몬드상 탄소와 같은 단단한 보호 코팅을 만드는 데 사용될 수 있습니다. 이 공정은 다양한 기판 위에 고품질의 균일하고 내구성 있는 필름을 생산하는 능력으로 평가받고 있습니다.
PECVD의 진정한 힘은 만들 수 있는 필름의 다양성뿐만 아니라 저온에서 필름을 증착할 수 있다는 점입니다. 이는 플라스틱이나 사전 제작된 전자 제품처럼 전통적인 증착 방법의 고열을 견딜 수 없는 재료에 고성능 코팅을 적용할 수 있는 길을 열어줍니다.
PECVD에 의해 증착되는 핵심 재료 그룹
플라즈마 강화 화학 기상 증착(PECVD)은 플라즈마를 사용하여 전구체 가스를 활성화하여 기존의 화학 기상 증착(CVD)보다 훨씬 낮은 온도에서 필름 증착이 이루어지도록 합니다. 이러한 근본적인 장점은 PECVD의 광범위한 재료 역량을 가능하게 합니다.
유전체 및 절연 필름
이것은 PECVD의 가장 일반적인 응용 분야이며, 특히 반도체 산업에서 그렇습니다. 이 필름은 마이크로칩의 서로 다른 구성 요소를 전기적으로 격리시킵니다.
주요 재료는 이산화규소(SiO₂) 및 질화규소(Si₃N₄)입니다. 질화산화규소(SiOxNy)는 또한 두 재료 사이의 특성을 조절하는 데 사용됩니다. 이 필름은 절연체, 습기 및 오염 물질로부터 보호하는 패시베이션 층, 그리고 에칭 마스크 역할을 합니다.
반도체 필름
PECVD는 필수 반도체 재료를 증착할 수 있습니다. 이 필름은 트랜지스터와 태양 전지의 구성 요소입니다.
가장 대표적인 예는 박막 태양 전지와 대면적 디스플레이의 트랜지스터에 중요한 비정질 실리콘(a-Si:H)입니다. 이 공정은 또한 다결정 실리콘 또는 일부 형태의 에피택셜 실리콘을 생성하도록 조정될 수 있습니다.
하드 및 보호 코팅
이 필름은 기계적 내구성, 내마모성 및 화학적 보호를 위해 설계되었습니다.
다이아몬드상 탄소(DLC)는 PECVD를 통해 증착되는 핵심 재료입니다. 기계 공구, 자동차 부품 및 의료용 임플란트에 사용되는 매우 단단하고 마찰이 적은 표면을 만듭니다. 탄화규소(SiC)는 유사한 보호 목적으로 증착되는 또 다른 단단한 재료입니다.
고급 및 특수 필름
PECVD의 유연성은 다양한 고급 응용 분야를 위한 더욱 전문화된 재료로 확장됩니다.
여기에는 식품 포장용 장벽층을 만드는 유기 및 무기 폴리머, 의료 기기용 생체 적합성 코팅, 심지어 특정 내화 금속 및 그 규화물이 포함됩니다. 이러한 다재다능함 덕분에 높은 내식성 또는 특정 광학 투명성과 같은 독특한 특성을 가진 필름을 만들 수 있습니다.
트레이드오프 이해하기
강력하지만 PECVD가 보편적인 해결책은 아닙니다. 그 한계를 이해하는 것이 PECVD를 효과적으로 사용하는 데 중요합니다.
저온 vs. 필름 순도
플라즈마와 수소 함유 전구체 가스를 사용한다는 것은 비정질 실리콘(a-Si:H)과 같은 필름에 상당한 수소 혼입이 있다는 것을 의미합니다. 때로는 유익하지만, 이는 전기적 또는 광학적 특성에 영향을 미치는 원치 않는 불순물이 될 수 있습니다.
품질은 제어에 달려 있습니다
플라즈마 환경은 기판 표면에 에너지 이온 충격을 수반합니다. 이것이 필름 밀도와 접착력을 향상시킬 수 있지만, 제어가 미흡하면 기판 손상 또는 높은 고유 필름 응력이 발생하여 시간이 지남에 따라 균열이나 박리를 유발할 수 있습니다.
고결정성 필름에는 이상적이지 않습니다
고성능 마이크로프로세서와 같이 거의 완벽한 단결정 필름이 필요한 응용 분야의 경우, 분자 빔 에피택시(MBE) 또는 고온 CVD와 같은 다른 기술이 더 우수합니다. PECVD는 일반적으로 비정질 또는 다결정 필름을 생성합니다.
이를 귀하의 프로젝트에 적용하는 방법
필름 선택은 전적으로 최종 목표에 따라 결정됩니다. PECVD의 다재다능함 덕분에 엔지니어링해야 하는 특정 기능에 따라 재료를 선택할 수 있습니다.
- 주요 초점이 마이크로전자 절연이라면: 우수한 장벽 특성을 가진 질화규소(Si₃N₄) 또는 범용 절연용 이산화규소(SiO₂)를 사용하십시오.
- 주요 초점이 기계적 내구성과 내마모성이라면: 극한의 경도와 낮은 마찰을 가진 다이아몬드상 탄소(DLC)를 사용하십시오.
- 주요 초점이 유연하거나 열에 민감한 기판에 장치를 제작하는 것이라면: 유연 디스플레이 또는 태양 전지와 같은 응용 분야에 비정질 실리콘(a-Si:H)을 사용하십시오.
- 주요 초점이 화학적 또는 습기 장벽을 만드는 것이라면: 보호 코팅부터 식품 포장에 이르는 응용 분야에 질화산화규소(SiOxNy) 또는 특수 폴리머를 탐색하십시오.
궁극적으로 PECVD는 특정 기술적 과제를 해결하기 위해 맞춤 제작된 기능성 필름을 증착하여 표면을 엔지니어링할 수 있도록 지원합니다.
요약 표:
| 필름 유형 | 주요 재료 | 주요 응용 분야 |
|---|---|---|
| 유전체 & 절연체 | 이산화규소 (SiO₂), 질화규소 (Si₃N₄) | 마이크로칩 절연, 패시베이션 층 |
| 반도체 | 비정질 실리콘 (a-Si:H), 다결정 실리콘 | 박막 태양 전지, 디스플레이의 트랜지스터 |
| 하드 & 보호 | 다이아몬드상 탄소 (DLC), 탄화규소 (SiC) | 도구, 자동차 부품용 내마모성 코팅 |
| 고급 & 특수 | 유기/무기 폴리머, 생체 적합성 코팅 | 장벽층, 의료 기기, 광학 필름 |
