고진공로에는 어떤 종류의 펌핑 시스템이 사용됩니까? 깨끗하고 효율적인 처리를 위한 필수 가이드

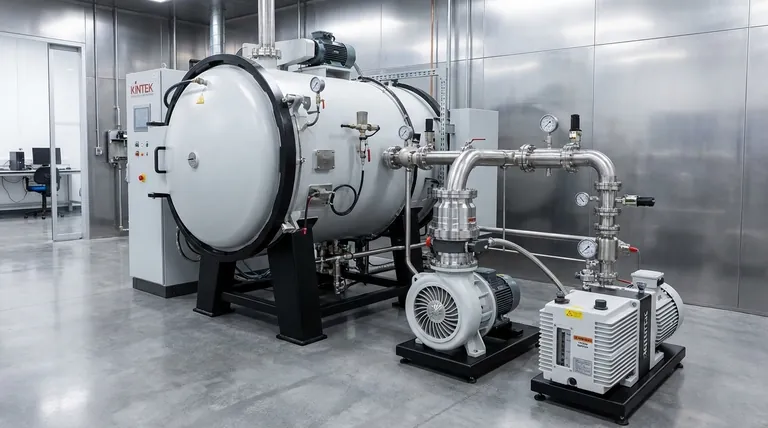

본질적으로 고진공로는 다단 펌핑 시스템에 의존합니다. 이러한 시스템은 항상 초기 배기를 수행하는 기계식 "초기 배기(roughing)" 펌프와, 고순도 열처리에 필요한 극도로 낮은 압력을 달성하기 위한 특수 고진공 펌프(가장 일반적인 것은 터보분자 펌프 또는 확산 펌프)를 결합합니다.

단일 펌프만으로는 대기압과 고진공 사이의 광범위한 압력 차이를 효율적으로 연결할 수 없습니다. 해결책은 전략적인 조합입니다. 대용량 기계식 펌프가 초기 저압 환경을 조성하고, 고진공 펌프가 인계받아 최종 목표 압력을 달성할 수 있도록 합니다.

다단 시스템이 필수적인 이유

고진공을 달성하는 것은 밀봉된 챔버에서 기체 분자를 제거하는 과정입니다. 서로 다른 펌프는 서로 다른 압력 범위에서 효율적으로 작동하도록 설계되었기 때문에 단일 펌프 솔루션은 비현실적입니다.

기계식 "초기 배기(Roughing)" 펌프의 역할

배기의 첫 번째 단계는 기계식 펌프, 종종 로터리 베인 펌프가 처리합니다. 이 펌프의 임무는 챔버에서 대부분의 공기를 제거하여 압력을 대기압(760 Torr)에서 저진공 범위(약 10⁻³ Torr)까지 낮추는 것입니다.

이러한 펌프는 대량의 가스를 이동시키는 데 탁월하지만, 더 낮은 압력에서는 효율성이 크게 떨어집니다. 이들은 고진공 펌프가 작동을 시작할 수 있는 환경을 조성하기 위해 초기 "중요한 작업"을 수행합니다.

고진공 "마무리" 펌프의 역할

기계식 펌프가 충분한 "예압(foreline)" 또는 "백킹" 압력을 설정하면 고진공 펌프가 인계받습니다. 이 펌프들은 운동량 전달 원리를 사용하여 개별 기체 분자를 효과적으로 포집하여 최종 시스템 배출을 위해 백킹 펌프 쪽으로 유도합니다.

핵심 고진공 펌프 기술

고진공 펌프의 선택은 로의 성능을 결정짓는 특징입니다. 가장 일반적인 두 가지 옵션은 터보분자 펌프와 확산 펌프입니다.

터보분자 펌프 (분자 터빈)

터보분자 펌프 또는 "터보 펌프"는 다단 터빈처럼 작동합니다. 극도로 높은 속도(수만 RPM)로 회전하는 로터 블레이드와 고정자 블레이드 세트를 사용하여 기체 분자를 로의 챔버에서 백킹 펌프 출구 쪽으로 말 그대로 "때려서" 보냅니다.

이것은 순수하게 기계적인 운동량 전달 과정입니다. 시스템에 증기를 주입하지 않으므로 "깨끗한" 펌핑 방식으로 간주됩니다.

확산 펌프 (증기 제트)

확산 펌프는 움직이는 부품이 없는 더 간단한 장치입니다. 펌프 스택 바닥에서 특수 오일을 끓여 작동합니다. 이는 고속의 오일 증기 제트를 생성하여 아래로 이동하면서 챔버의 기체 분자를 끌어당겨 예압 출구 쪽으로 끌어내립니다.

펌프 외부의 냉각 코일로 인해 오일 증기가 응축되어 보일러로 돌아가고, 포집된 가스는 백킹 펌프에 의해 제거됩니다.

트레이드오프 이해하기: 터보 대 확산

터보분자 펌프와 확산 펌프 중에서 선택하는 것은 성능, 청결도 및 작동 복잡성의 균형을 맞추는 문제입니다.

청결도 및 오염

터보분자 펌프는 증발된 유체를 사용하지 않으므로 본질적으로 더 깨끗하고 탄화수소 없는 진공을 제공합니다. 이는 반도체 제조, 의료 기기 제작 및 전자 제품과 같이 오일 오염이 제품을 망칠 수 있는 매우 민감한 응용 분야에 중요합니다.

확산 펌프는 본질적으로 오일 증기를 사용합니다. 현대적인 설계에는 오일 역류를 최소화하기 위한 배플이 포함되어 있지만, 오일이 로 챔버로 역류할 위험은 항상 존재하며 이는 특정 공정에 해로울 수 있습니다.

펌핑 속도 및 성능

터보 펌프는 일반적으로 확산 펌프보다 더 빠른 펌프 다운 주기와 더 낮은 최종 압력을 제공합니다. 회전 속도에 도달한 후 거의 즉시 작동할 준비가 됩니다.

확산 펌프는 오일이 끓는 동안의 예열 기간과 이후의 냉각 기간이 필요합니다. 그러나 공정 중 가스 방출(outgassing) 중에 발생할 수 있는 크고 갑작스러운 가스 유입(높은 가스 부하)을 처리하는 데 더 효과적인 경우가 많습니다.

비용 및 유지보수

확산 펌프는 기계적으로 단순하고 견고하며 일반적으로 초기 구매 비용이 더 저렴합니다. 주요 유지보수는 정기적인 오일 교체입니다.

터보분자 펌프는 초기 비용이 더 높은 복잡한 정밀 기기입니다. 고속 베어링에는 유한한 수명이 있으며 결국 값비싼 재정비 또는 교체가 필요합니다.

목표에 맞는 올바른 선택

펌핑 시스템은 공정 재료와 원하는 최종 제품의 요구 사항에 맞게 조정되어야 합니다.

공정 순도와 속도가 주요 초점이라면: 터보분자 펌프 시스템은 깨끗하고 오일이 없는 작동과 빠른 사이클링으로 인해 전자, 의료 및 연구 응용 분야에 이상적인 우수한 선택입니다.
견고성과 비용 효율성이 주요 초점이라면: 잘 유지 관리된 확산 펌프 시스템은 순도가 덜 중요할 수 있는 브레이징, 소결 및 어닐링과 같은 야금 공정을 위한 안정적인 핵심 장비입니다.

궁극적으로 올바른 펌핑 시스템을 선택하는 것은 응용 분야에서 요구하는 순도, 속도 및 예산의 특정 균형에 따른 계산된 결정입니다.

요약표:

펌프 유형	주요 기능	주요 특징	이상적인 응용 분야
기계식 (초기 배기) 펌프	대기압에서 저진공(~10⁻³ Torr)까지의 초기 배기	높은 가스 부하 처리, 백킹 압력 생성	모든 시스템의 일반적인 초기 배기 단계
터보분자 펌프	깨끗하고 오일이 없는 작동으로 고진공 달성	빠른 펌프 다운, 낮은 최종 압력, 탄화수소 불포함	반도체, 의료 기기, 전자 제품
확산 펌프	오일 증기 제트를 사용하여 고진공 달성	견고함, 비용 효율적, 높은 가스 부하 처리	순도가 덜 중요할 때의 브레이징, 소결, 어닐링
