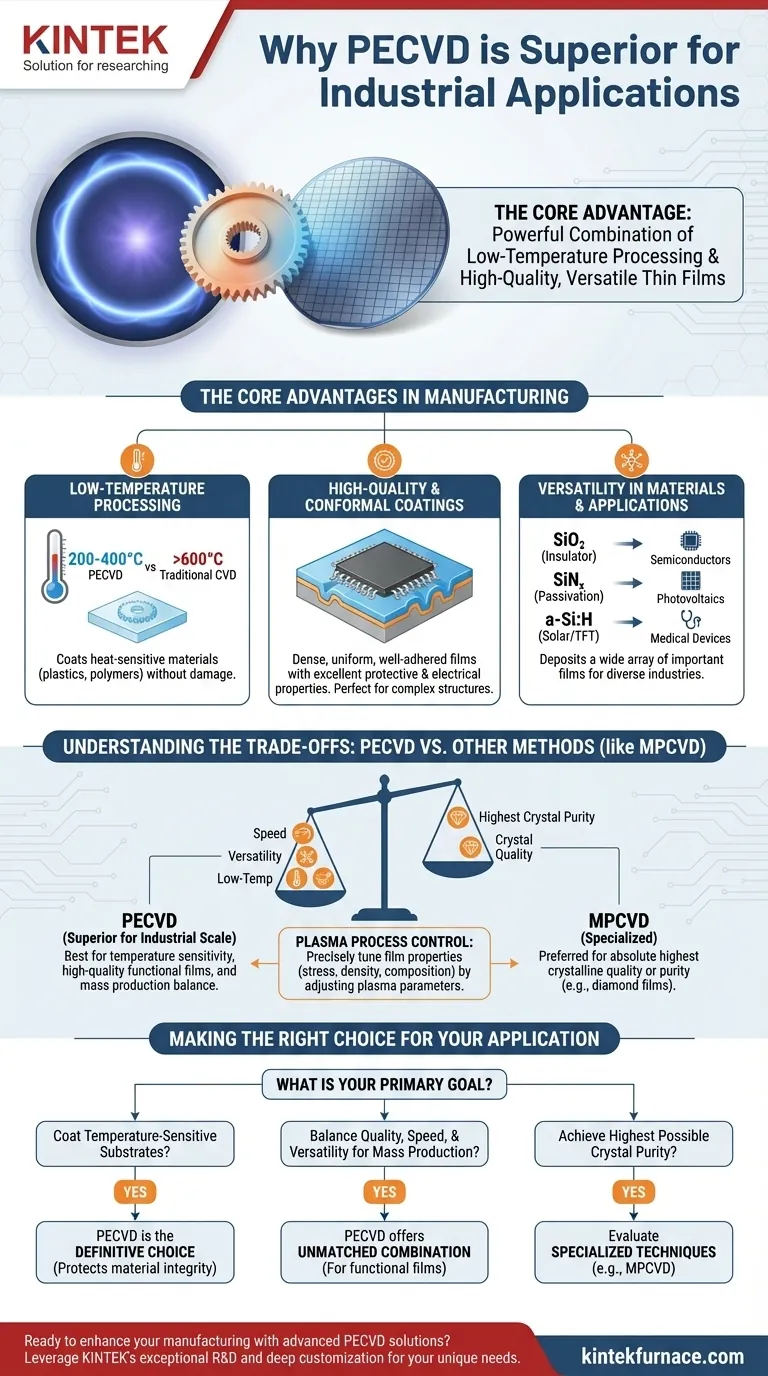

Pecvd가 산업 응용 분야에서 우수한 선택인 이유는 무엇일까요? 저온 고품질 코팅의 잠재력을 해제하세요

핵심적으로, PECVD가 산업 응용 분야에서 우월한 이유는 저온 공정과 고품질의 다용도 박막을 생산하는 능력의 강력한 조합에서 비롯됩니다. 이 독특한 조합 덕분에 제조업체는 열에 민감한 플라스틱 및 폴리머를 포함한 광범위한 재료에 손상 없이 고급 코팅을 적용할 수 있으며, 이는 새로운 제품 가능성을 열고 효율적으로 성능을 향상시킵니다.

증착 기술의 선택은 결코 단 하나의 "최고" 방법을 찾는 것이 아니라, 특정 문제에 적합한 도구를 찾는 것입니다. PECVD는 재료 무결성 및 온도에 민감한 기판에 대한 코팅 품질이 가장 중요한 응용 분야에서 탁월하며, 기존의 고온 방법으로는 따라올 수 없는 속도, 다용성 및 성능의 균형을 제공합니다.

제조 분야에서 PECVD의 핵심 이점

PECVD가 현대 제조의 초석인 이유를 이해하려면, 이 기술이 중요한 생산 문제를 어떻게 해결하는지 살펴보아야 합니다. 그 특징은 플라즈마를 사용하여 저온에서 화학 반응을 시작하는 것입니다.

저온 공정: 판도를 바꾸는 요소

전통적인 화학 기상 증착(CVD)은 전구체 가스를 분해하고 막을 증착하기 위해 매우 높은 온도(종종 600°C 이상)를 필요로 합니다. 이 열 예산은 코팅할 수 있는 재료의 유형을 심각하게 제한합니다.

PECVD는 전자기장을 사용하여 플라즈마를 생성함으로써 이 문제를 해결합니다. 플라즈마는 가스를 활성화하여 훨씬 낮은 온도(일반적으로 200-400°C)에서 증착을 가능하게 합니다. 이러한 근본적인 차이 덕분에 플라스틱, 폴리머, 그리고 완전히 조립된 전자 장치와 같은 온도에 민감한 기판에 코팅할 수 있습니다.

고품질 및 균일한 코팅

플라즈마 환경은 조밀하고 균일하며 잘 접착되는 막의 형성을 촉진합니다. 이는 보호, 전기 절연 또는 광학 성능에 탁월한 특성을 지닌 코팅을 만듭니다.

또한, PECVD는 균일한 피복성(conformal coverage)을 제공합니다. 즉, 복잡한 3차원 지형 위에 균일한 층을 증착할 수 있습니다. 이는 미세 전자공학 및 MEMS 장치에서 장치 기능에 필수적인 복잡한 구조 위에 균일한 피복이 중요한 경우에 매우 중요합니다.

재료 및 응용 분야의 다용성

PECVD는 단일 유형의 재료에만 국한되지 않습니다. 다음과 같은 다양한 중요한 막을 증착하는 데 사용됩니다.

이산화규소 (SiO₂): 전기 절연체로 사용됩니다.
질화규소 (SiNₓ): 패시베이션(passivation)에 사용되며, 단단하고 화학적으로 저항력이 있는 보호막을 제공합니다.
비정질 실리콘 (a-Si:H): 태양 전지 및 박막 트랜지스터의 핵심 재료입니다.

이러한 다용성 덕분에 PECVD는 반도체 및 광전지에서 데이터 저장 및 의료 기기에 이르는 산업 분야의 기본적인 공정으로 자리매김하고 있습니다.

장단점 이해하기: PECVD vs. 다른 방법

어떤 단일 기술도 보편적으로 우월하지는 않습니다. PECVD의 한계를 인정하는 것은 이 기술이 진정으로 빛을 발하는 곳을 더 명확하게 보여줍니다.

PECVD가 탁월할 때

PECVD는 주요 제약 조건이 기판 온도 민감도와 산업 규모에서 고품질 기능성 막이 필요한 경우에 선택하는 최적의 방법입니다. 증착 속도, 막 품질 및 공정 온도의 균형이 PECVD의 핵심적인 산업적 이점입니다.

다른 방법 (MPCVD 등)이 선호될 수 있는 경우

절대적으로 가장 높은 결정 품질과 순도를 요구하는 응용 분야의 경우, 다른 방법이 더 적합할 수 있습니다. 예를 들어, 마이크로파 플라즈마 CVD(MPCVD)는 고품질 다이아몬드 막을 성장시키거나 불순물로부터의 자유가 가장 중요한 특정 반도체 응용 분야에서 종종 선호됩니다.

이러한 특수 공정은 결정 품질이나 순도와 같은 단일 지표에서 우월한 성능을 위해 PECVD의 속도와 다용성을 포기할 수 있습니다. 선택은 전적으로 최종 제품의 타협할 수 없는 요구 사항에 달려 있습니다.

공정 제어에서 플라즈마의 역할

플라즈마 자체는 또 다른 수준의 제어 기능을 제공합니다. 전력, 주파수, 가스 화학과 같은 플라즈마 매개변수를 조정함으로써 엔지니어는 증착된 막의 최종 특성에 정확하게 영향을 미칠 수 있습니다. 이를 통해 막 응력, 밀도 및 화학 조성을 특정 성능 목표에 맞게 미세 조정할 수 있습니다.

귀하의 응용 분야에 적합한 선택

올바른 증착 기술을 선택하려면 주요 목표를 명확하게 이해해야 합니다.

주요 초점이 온도에 민감한 기판 코팅이라면: PECVD는 저온 작동이 재료 무결성을 보호하므로 확실한 선택입니다.
주요 초점이 대량 생산을 위한 품질, 속도 및 다용성의 균형을 맞추는 것이라면: PECVD는 유전체 및 패시베이션 층과 같은 기능성 막을 증착하는 데 탁월한 조합을 제공합니다.
주요 초점이 특수 응용 분야를 위한 최고 수준의 결정 순도를 달성하는 것이라면: 다른 요소보다 결정 구조에 최적화된 MPCVD와 같은 더 전문적인 기술을 평가해야 합니다.

궁극적으로 올바른 증착 기술을 선택하는 것은 공정 기능과 특정 제조 목표 및 재료 제약 조건을 일치시키는 것입니다.

요약 표:

핵심 측면	설명
저온 공정	열에 민감한 재료(예: 플라스틱)를 200-400°C에서 코팅하여 손상을 방지합니다.
고품질 코팅	보호, 절연 및 광학 용도를 위한 조밀하고 균일하며 균일한 막을 생성합니다.
다용성	반도체, 광전지 등을 위한 SiO₂, SiNₓ, a-Si:H와 같은 다양한 재료를 증착합니다.
산업적 이점	다양한 응용 분야에서 대량 생산을 위한 속도, 품질 및 확장성의 균형을 맞춥니다.
