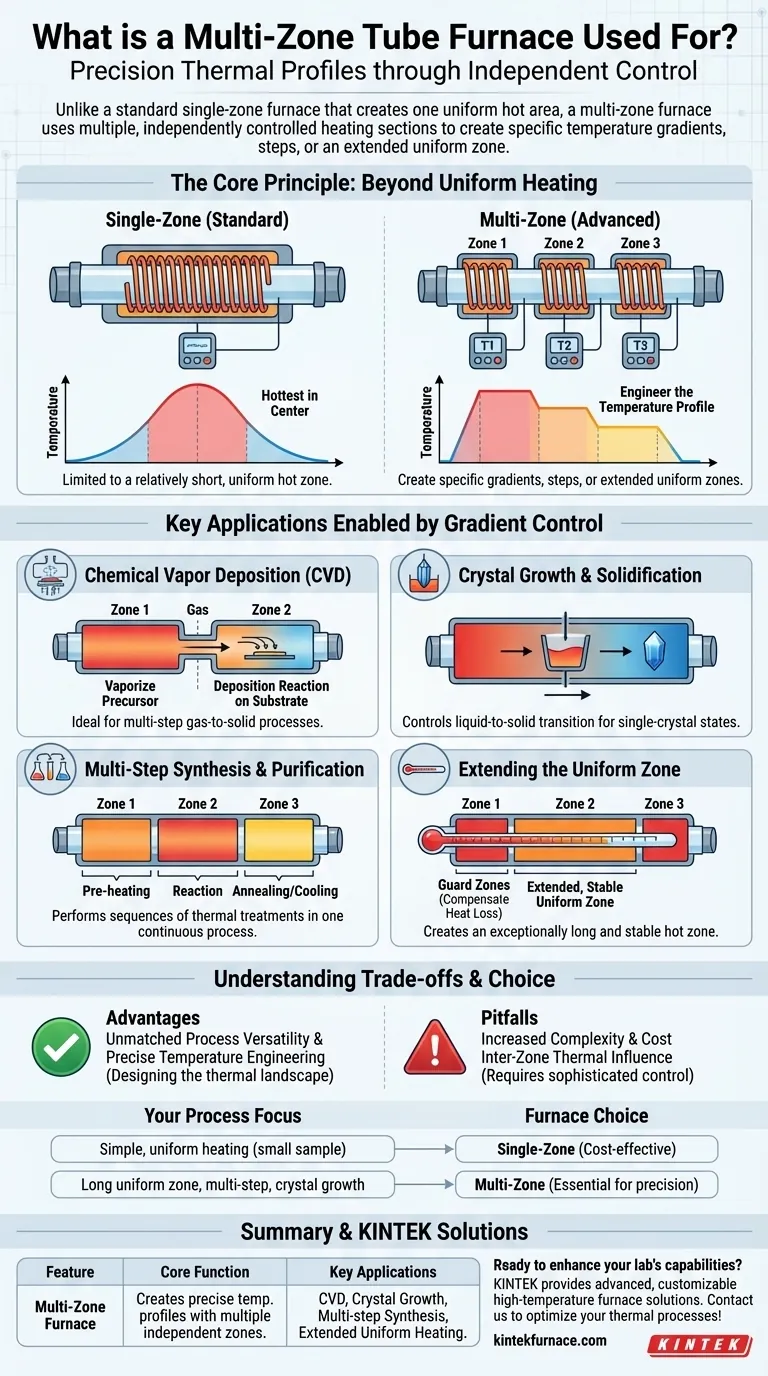

다중 영역 튜브 전기로는 무엇에 사용됩니까? 첨단 재료를 위한 정밀 열처리 잠금 해제

간단히 말해, 다중 영역 튜브 전기로는 전기로 튜브의 길이를 따라 정밀하게 설계된 온도 프로파일이 필요한 정교한 열 공정에 사용됩니다. 하나의 균일한 고온 영역을 생성하는 표준 단일 영역 전기로와 달리, 다중 영역 전기로는 여러 개의 독립적으로 제어되는 가열 섹션을 사용하여 특정 온도 구배, 단계 또는 확장된 균일 영역을 생성합니다.

다중 영역 전기로의 핵심 가치는 단순히 가열하는 것이 아니라 온도 구배를 정밀하게 제어하는 능력입니다. 이것은 단일의 균일한 열원으로는 달성할 수 없는 복잡한 재료 합성, 정제 및 결정 성장 공정을 가능하게 합니다.

핵심 원리: 균일한 가열 그 이상

표준 튜브 전기로는 제어된 분위기에서 샘플을 가열하기 위한 간단하고 효과적인 도구입니다. 그러나 그 유용성은 기본 설계에 의해 제한됩니다. 이 제한을 이해하는 것이 다중 영역 시스템의 가치를 이해하는 데 중요합니다.

단일 영역 제한

단일 영역 전기로는 하나의 가열 요소 세트와 하나의 컨트롤러를 가지고 있습니다. 이것은 열 손실로 인해 튜브의 끝으로 갈수록 자연스럽게 냉각되고 중앙이 가장 뜨거운 온도 프로파일을 생성합니다.

유용하지만, 이 설계는 비교적 짧고 균일한 고온 영역만 제공합니다. 다른 지점에서 다른 온도가 필요하거나 매우 긴 균일 영역이 필요한 모든 공정은 관리하기 어렵습니다.

구배 제어를 위한 여러 영역 도입

다중 영역 전기로는 가열 요소를 두 개, 세 개 이상의 독립적인 섹션으로 나누며, 각 섹션에는 자체 열전대와 컨트롤러가 있습니다. 이를 통해 튜브를 따라 온도 프로파일을 설계할 수 있습니다.

각 영역을 다른 온도로 설정하여 정밀한 열 구배를 생성할 수 있습니다. 이것이 다중 영역 전기로의 결정적인 특징이자 주요 장점입니다. 예를 들어, 3영역 전기로는 계단형 프로파일, 경사 구배 또는 예외적으로 길고 안정적인 균일 고온 영역을 생성하도록 프로그래밍할 수 있습니다.

구배 제어로 가능해진 주요 응용 분야

맞춤형 온도 프로파일을 생성하는 능력은 다중 영역 전기로를 여러 첨단 실험실 및 산업 공정에 필수적인 것으로 만듭니다.

화학 기상 증착 (CVD)

CVD는 증기 또는 가스에서 기판 위에 재료를 증착하는 공정입니다. 다중 영역 전기로는 이에 이상적입니다.

일반적인 설정은 첫 번째 영역을 사용하여 특정 온도에서 전구체 재료를 증발시키고, 후속 영역은 기판에서 증착 반응이 일어나는 데 최적인 다른 온도로 설정하는 것을 포함합니다.

결정 성장 및 응고

결정을 성장시키기 위한 Bridgman-Stockbarger 방법과 같은 기술은 액체에서 고체, 단결정 상태로의 전환을 제어하기 위해 정밀한 온도 구배를 통해 재료를 천천히 이동시키는 것을 필요로 합니다.

다중 영역 전기로는 이러한 정확한 정지 구배를 생성하고 유지할 수 있으며, 이 구배를 통해 재료가 이동하거나 온도 프로파일 자체가 전자적으로 이동하도록 프로그래밍될 수 있습니다.

다단계 합성 및 정제

많은 첨단 재료는 일련의 열처리를 필요로 합니다. 다중 영역 전기로는 단일의 연속적인 공정에서 이러한 단계를 수행할 수 있습니다.

예를 들어, 재료는 예열 영역을 통과하여 고온 반응 영역으로 이동하고, 마지막으로 제어된 어닐링 또는 냉각 영역으로 이동할 수 있으며, 이 모든 과정은 동일한 전기로 튜브 내에서 이루어집니다.

균일 영역 확장

3영역 전기로는 길고 고도로 균일한 온도 영역을 생성하는 데 가장 좋은 도구이기도 합니다.

두 개의 외부 "가드" 영역은 끝 부분의 자연스러운 열 손실을 적극적으로 보상하기 위해 약간 더 높은 온도로 설정됩니다. 이는 중앙 영역이 단일 영역 설계보다 훨씬 더 긴 길이에 걸쳐 극도로 안정적이고 균일하게 유지되도록 합니다.

장단점 이해

강력하지만, 다중 영역 전기로가 항상 필요한 선택은 아닙니다. 그 장점은 특정 고려 사항과 함께 제공됩니다.

장점: 비할 데 없는 공정 다용성

다중 영역 전기로는 단일 영역 전기로가 할 수 있는 모든 것을 할 수 있지만, 더 복잡한 실험을 위한 맞춤형 열 프로파일을 생성할 수 있는 유연성도 제공합니다.

장점: 정밀한 온도 엔지니어링

가장 큰 이점은 단순한 가열을 넘어 공정을 위한 열 환경을 설계하는 능력으로, 다른 방법으로는 불가능한 연구 및 생산을 가능하게 합니다.

단점: 증가된 복잡성과 비용

추가 가열 요소, 열전대 및 컨트롤러는 다중 영역 전기로를 단일 영역 전기로보다 더 비싸고 복잡하게 만듭니다. 프로그래밍 및 교정에는 더 많은 주의가 필요합니다.

단점: 영역 간 열 영향

영역들이 물리적으로 인접해 있기 때문에 한 영역의 열이 이웃 영역에 영향을 미칠 수 있습니다. 이 상호 작용을 관리하고 원하는 온도 프로파일의 무결성을 유지하려면 정교한 컨트롤러가 필요합니다.

공정에 적합한 선택하기

올바른 전기로를 선택하는 것은 전적으로 열 공정의 요구 사항에 달려 있습니다.

작은 샘플의 단순하고 균일한 가열이 주요 초점이라면: 단일 영역 전기로가 충분하며 가장 비용 효율적인 솔루션입니다.
매우 길고 안정적이며 균일한 고온 영역을 생성하는 것이 주요 초점이라면: 3영역 전기로는 전기로 끝의 열 손실을 적극적으로 보상할 수 있으므로 이상적인 도구입니다.
CVD 또는 정제와 같은 다단계 공정이 주요 초점이라면: 필요한 다른 온도 영역의 순서를 생성하는 데 다중 영역 전기로가 필수적입니다.
결정 성장과 같은 첨단 재료 과학이 주요 초점이라면: 다중 영역 전기로는 특정 온도 구배를 엔지니어링하는 데 필요한 정밀도를 제공하는 유일한 도구입니다.

궁극적으로 다중 영역 전기로를 선택하는 것은 공정 제어 및 실험 기능에 투자하기 위한 결정입니다.

요약 표:

특징	설명
핵심 기능	여러 개의 독립적으로 제어되는 가열 영역으로 정밀한 온도 프로파일을 생성합니다.
주요 응용 분야	화학 기상 증착 (CVD), 결정 성장, 다단계 합성 및 확장된 균일 가열.
장점	비할 데 없는 다용성, 정밀한 온도 엔지니어링 및 복잡한 열 공정 수행 능력.
고려 사항	더 높은 비용, 증가된 복잡성 및 신중한 관리가 필요한 잠재적인 영역 간 열 영향.
