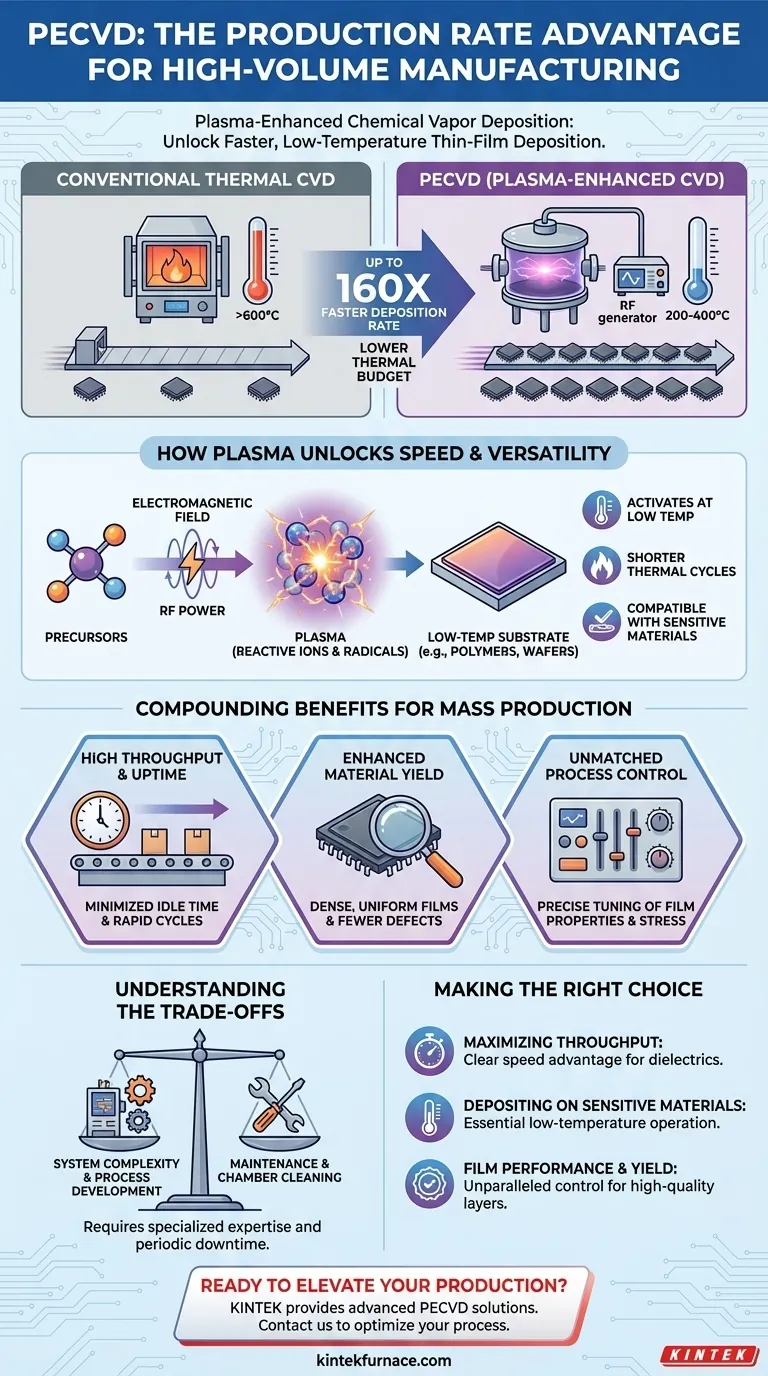

플라즈마 강화 화학 기상 증착(PECVD)은 플라즈마 활성화를 통해 화학 반응을 가속화함으로써 기존 증착 방식에 비해 생산 속도를 크게 향상시킵니다.이 기술은 높은 필름 품질을 유지하면서 증착 주기를 단축할 수 있어 반도체 및 광학 등의 산업에서 대량 생산에 이상적입니다.주요 장점으로는 저온 작동(민감한 기판 보호), 우수한 필름 균일성, 복잡한 형상을 코팅할 수 있으며, 기존 화학 기상 증착보다 뛰어난 증착 속도를 달성할 수 있다는 점이 있습니다. 화학 기상 증착 (CVD) 시스템.
핵심 사항 설명:
-
플라즈마 가속 증착 속도
- PECVD는 이온화된 가스(플라즈마)를 사용하여 전구체 가스에 에너지를 공급하므로 열 CVD보다 훨씬 빠른 속도로 화학 반응을 일으킬 수 있습니다.
- 일반적인 증착 속도는 10-100nm/분입니다(열 CVD의 경우 1-10nm/분).
- 예시:실리콘 질화물 필름은 PECVD에서 ~30nm/min, LPCVD에서 ~5nm/min의 속도로 증착할 수 있습니다.
-
낮은 온도 = 더 높은 처리량
- 200-400°C에서 작동(기존 CVD의 경우 600-900°C)
- 긴 기판 가열/냉각 사이클 제거
- 폴리머와 같이 온도에 민감한 소재의 연속 처리 가능
-
시스템 설계 최적화
- RF 동력 샤워헤드 가스 분배로 균일한 플라즈마 커버리지 보장
- 이중 주파수 플라즈마 제어(MHz/kHz)로 증착 속도와 필름 응력의 균형 유지
- 통합 진공 시스템으로 배치 간 펌프 다운 시간 최소화
-
고속으로 품질 보존
- 플라즈마 활성화로 필름 화학량론을 정밀하게 제어할 수 있습니다.
- 300mm 웨이퍼에서 5% 미만의 두께 변화 달성
- 50nm/분 이상의 증착 속도에서도 접착 강도 유지
-
대량 생산을 위한 확장성
- 사이클당 여러 웨이퍼/부품의 일괄 처리
- 24시간 연중무휴 작동을 위한 자동 로딩 기능을 갖춘 최신 시스템
- 인라인 계측과 결합하여 실시간 품질 관리 가능
이러한 가속화된 증착 속도가 어떻게 비용 절감으로 이어지는지 생각해 보셨나요?단일 PECVD 툴은 웨이퍼당 에너지 소비를 줄이면서 기존 CVD 시스템 2~3개를 대체할 수 있어 대량 제조업체에 매력적인 ROI를 제공합니다.생산 속도에서 필름 무결성을 유지하는 이 기술의 능력으로 인해 전 세계 최첨단 반도체 팹과 광학 코팅 시설에서 계속 채택이 증가하고 있습니다.
요약 표:
| 이점 | PECVD 이점 |
|---|---|
| 증착 속도 | 10-100nm/분(열 CVD의 경우 1-10nm/분) |
| 온도 효율성 | 200-400°C에서 작동하여 사이클 시간을 단축합니다(CVD의 경우 600-900°C). |
| 필름 균일성 | <300mm 웨이퍼에서 두께 편차 5% 미만 |
| 확장성 | 연중무휴 24시간 생산을 위한 일괄 처리 및 자동 로딩 |
| 에너지 절약 | 웨이퍼당 에너지 소비를 줄이면서 2~3개의 CVD 시스템을 대체합니다. |
