CVD를 이용한 텅스텐 증착 방법은 무엇입니까? 고품질 박막 증착 마스터하기


핵심적으로, 화학 기상 증착(CVD)을 통한 텅스텐 증착은 두 가지 주요 방법을 통해 이루어지며, 두 방법 모두 육불화 텅스텐(WF₆) 가스를 전구체로 사용합니다. 첫 번째 방법은 수소 환원으로, 수소 가스가 WF₆와 반응하는 방식이며, 두 번째는 열 분해로, 열만으로 WF₆ 분자를 분해하여 순수한 텅스텐을 증착하는 방식입니다.

이 두 방법 중 선택은 임의적인 것이 아닙니다. 이는 반도체 제조에서 전략적인 결정입니다. 수소 환원은 고속 대량 증착에 주로 사용되는 반면, 열 분해는 박막 성장의 초기 민감한 단계에서 중요한 역할을 합니다.

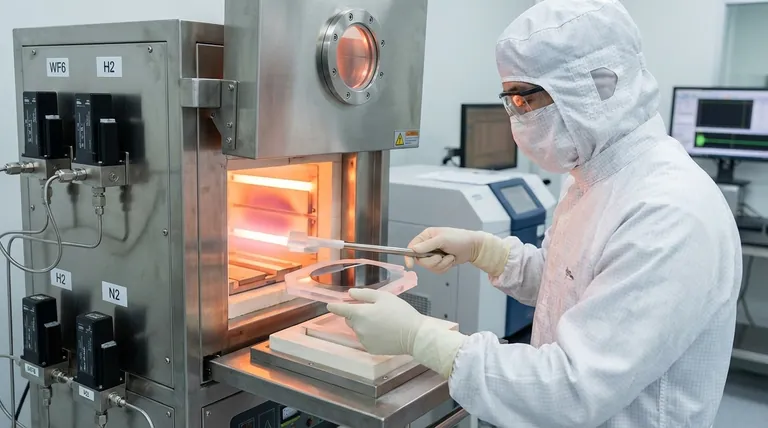

CVD를 이용한 텅스텐 증착 방법은 무엇입니까? 고품질 박막 증착 마스터하기

기초: 화학 기상 증착(CVD)이란 무엇입니까?

핵심 원리

화학 기상 증착(CVD)은 기판이라고 알려진 표면에 고순도 고체 박막을 생성하는 데 사용되는 공정입니다. 반응성 가스를 사용하여 액체 반죽 대신 부품 위에 얇은 재료 층을 정밀하게 "굽는" 것으로 생각할 수 있습니다.

원하는 원자를 포함하는 전구체 가스가 반응 챔버로 유입됩니다. 에너지(일반적으로 열)가 가해지면 이 가스들은 뜨거운 기판 표면에서 반응하여 고체 박막을 증착하고 기체 부산물을 남기며, 이 부산물은 나중에 제거됩니다.

왜 텅스텐에 CVD를 사용할까요?

반도체 제조에서는 칩의 수백만 개의 트랜지스터를 상호 연결해야 합니다. 텅스텐은 이러한 연결을 생성하는 데 사용되는 우수한 전도체로, 비아(vias)라고 불리는 작은 수직 채널을 채우고 접촉부(contacts)를 형성합니다.

CVD는 뛰어난 순응성(conformality)을 제공하기 때문에 이 작업에 이상적인 방법입니다. 이는 마이크로칩의 복잡한 3차원 지형에 균일한 텅스텐 박막을 완벽하게 코팅하여 안정적인 전기 경로를 보장할 수 있음을 의미합니다.

텅스텐 CVD의 두 가지 방법 설명

두 가지 주요 방법 모두 육불화 텅스텐(WF₆)으로 시작하지만, 최종 텅스텐 박막을 얻기 위해 다른 화학적 경로를 사용합니다.

방법 1: 수소 환원

이것은 텅스텐 박막의 대부분을 증착하는 가장 일반적인 방법입니다. WF₆를 수소(H₂) 가스와 반응시키는 것을 포함합니다.

화학 반응식은 다음과 같습니다: WF₆ + 3H₂ → W + 6HF

이 과정에서 수소는 환원제 역할을 하여 텅스텐에서 불소 원자를 화학적으로 제거하고 부산물로 불화수소(HF) 가스를 생성합니다. 이 반응은 효율적이며 높은 증착 속도를 제공합니다.

방법 2: 열 분해

열분해라고도 하는 이 방법은 전구체 가스를 분해하기 위해 전적으로 열 에너지에 의존합니다.

화학 반응식은 다음과 같습니다: WF₆ → W + 3F₂

충분한 온도로 가열되면 WF₆ 분자가 불안정해져 분해되어 고체 텅스텐(W)을 증착하고 부산물로 불소 가스(F₂)를 방출합니다. 이 공정은 일반적으로 수소 환원보다 느립니다.

장단점 이해하기

증착 방법의 선택은 속도, 박막 품질 및 하부 재료의 민감성 간의 균형에 따라 달라집니다.

증착 속도 대 공정 제어

수소 환원은 훨씬 더 빠르므로, 제조 처리량이 주요 관심사인 경우 큰 특징을 채우거나 두꺼운 박막을 증착하는 데 선호되는 선택입니다.

열 분해는 더 느리고 종종 자체 제한적인 공정입니다. 이 느린 속도는 적절한 계면을 생성하는 데 중요한 텅스텐의 초기 몇 개 원자층에 대한 더 정밀한 제어를 제공할 수 있습니다.

부산물의 영향

각 반응의 부산물은 중요한 고려 사항입니다. 수소 환원 중에 생성되는 불화수소(HF)는 부식성이 있어 실리콘 산화물과 같은 민감한 하부 재료를 식각하거나 손상시킬 수 있습니다.

열 분해에서 나오는 불소 가스(F₂)도 반응성이 있을 수 있습니다. 선택은 종종 기판에 이미 존재하는 특정 층에 덜 해로운 부산물이 무엇인지에 달려 있습니다.

핵생성 과제

실리콘 기판 위에 텅스텐을 직접 증착할 때, WF₆는 실리콘과 격렬하게 반응하여 실리콘을 식각하고 결함을 생성할 수 있습니다. 이를 방지하기 위해 2단계 공정이 종종 사용됩니다.

실리콘을 보호하기 위해 더 부드러운 방법(예: 열 분해 또는 실란 환원)을 사용하여 초기 얇은 핵생성 층을 증착합니다. 이 기초가 마련되면 공정은 훨씬 빠른 수소 환원으로 전환되어 특징을 채웁니다.

귀하의 응용 분야에 적합한 선택

귀하의 목표에 따라 텅스텐 CVD에 대한 최적의 전략이 결정됩니다.

  • 주요 초점이 비아 및 접촉부를 위한 고처리량 대량 충전인 경우: 수소 환원은 높은 증착 속도로 인해 표준 산업 방법입니다.
  • 주요 초점이 초기 박막 성장 중 기판 손상 최소화인 경우: 2단계 공정이 우수하며, 더 부드러운 핵생성 층으로 시작한 다음 벌크 충전을 위해 수소 환원으로 전환합니다.
  • 불화수소(HF)에 매우 민감한 재료로 작업하는 경우: 공정 화학을 신중하게 조정해야 하며, 잠재적으로 열 분해 단계를 우선시하거나 효과적인 장벽 층이 있는지 확인해야 합니다.

궁극적으로 텅스텐 CVD를 숙달하는 것은 안정적인 고성능 집적 회로를 구축하기 위해 환원 및 분해의 강점을 모두 활용하는 것입니다.

요약표:

방법 주요 반응 증착 속도 주요 응용 분야
수소 환원 WF₆ + 3H₂ → W + 6HF 높음 비아 및 접촉부의 대량 충전
열 분해 WF₆ → W + 3F₂ 낮음 초기 핵생성 층, 민감한 기판
