외부 가열 건조로의 가열 벽은 열전도율과 구조적 저항의 중요한 균형으로 정의됩니다. 재료 측면에서 이러한 벽은 일반적으로 복합 벽돌로 구성되며, 이는 높은 열전도율을 제공하여 열을 효율적으로 전달하는 동시에 고온 강도를 유지합니다. 구조적으로는 내부 건조 재료의 상당한 측면 압력을 견딜 수 있도록 설계되었으며, 연소 배가스와의 접촉을 최대화하기 위해 종종 성벽 기하학적 구조를 특징으로 합니다.
건조로의 효율성은 가열 벽이 물리적 응력에 굴복하지 않고 빠른 열 교환을 촉진하는 능력에 달려 있습니다. 전도성 복합 재료와 표면을 최대화하는 성벽 디자인의 통합은 오일 셰일이 충분한 반응 열을 받는 동시에 구조가 안정적으로 유지되도록 보장합니다.
재료 선택 원칙
복합 재료의 필요성
이러한 가열 벽의 주요 재료 요구 사항은 특수 복합 벽돌의 사용입니다. 일반 내화 벽돌과 달리 이러한 복합 재료는 열 부하와 물리적 마모라는 이중 응력을 처리하도록 설계되었습니다.
열전도율 우선
높은 열전도율은 필수적입니다. 벽은 연소열과 원료 사이의 인터페이스 역할을 하므로, 오일 셰일이 효율적으로 반응 온도에 도달하도록 재료가 열을 빠르게 통과시켜야 합니다.
고온 강도
재료는 고온에서 탁월한 강도를 가져야 합니다. 로는 지속적인 고열 하에서 작동하므로, 벽돌은 로 구조를 지지하는 동안 변형이나 파손을 방지해야 합니다.
구조 설계 및 기하학
측면 압력 상쇄
구조적으로 벽은 처리 중인 재료의 물리적 하중을 견딜 수 있을 만큼 견고해야 합니다. 건조 구역에서 오일 셰일은 상당한 측면(바깥쪽) 압력을 가하며, 벽은 붕괴나 팽창을 방지하기 위해 이를 견뎌야 합니다.
성벽 디자인 전략
효율성을 높이기 위해 이러한 벽에는 종종 성벽(톱니 모양) 디자인이 통합됩니다. 이 기하학적 구조는 단순히 미적인 것이 아니라 열역학에서 특정 기능적 목적을 수행합니다.
열 전달 극대화
성벽 디자인은 연소 배가스와 접촉할 수 있는 표면적을 크게 증가시킵니다. 더 복잡한 경로를 생성함으로써 벽에 대한 가스의 체류 시간을 연장하여 열 전도 효율을 강화합니다.
절충점 이해
열 효율성 대 구조적 부피
설계에서 일반적인 과제는 벽 두께의 균형을 맞추는 것입니다. 얇은 벽은 열을 더 빨리 전달할 수 있지만, 셰일의 측면 압력을 견디는 데 어려움을 겪을 수 있습니다.
재료 복잡성
고품질 복합 벽돌을 사용하면 성능이 향상되지만 유지 보수 및 건설이 복잡해집니다. 성벽 디자인의 특수성 또한 균일한 열 분포와 구조적 무결성을 보장하기 위해 정밀한 설치가 필요합니다.
목표에 맞는 올바른 선택
가열 벽에 대한 요구 사항을 지정할 때, 집중하는 바에 따라 설계 우선 순위가 결정됩니다.
- 주요 초점이 열 효율성인 경우: 성벽 디자인을 우선하여 배가스의 체류 시간을 최대화하고 가능한 가장 높은 열전도율 등급의 복합 재료를 선택하십시오.
- 주요 초점이 구조적 수명인 경우: 복합 벽돌이 오일 셰일 하중의 장기적인 측면 압력을 견딜 수 있도록 우수한 고온 강도 사양을 갖도록 하십시오.
성공은 공격적으로 열을 전달하면서도 무거운 재료 하중을 견딜 수 있는 능력을 손상시키지 않는 벽 시스템을 선택하는 데 있습니다.
요약 표:
| 요구 사항 범주 | 주요 사양 | 주요 기능 |
|---|---|---|
| 재료 선택 | 고전도성 복합 벽돌 | 빠른 열 전달 및 이중 응력 저항 |
| 구조적 강도 | 고온 저항 | 측면 압력 견딤 및 변형 방지 |
| 기하학적 설계 | 성벽 (톱니 모양) 구조 | 표면적 및 배가스 체류 시간 최대화 |
| 운영 균형 | 최적화된 벽 두께 | 열 효율성과 구조적 수명 균형 |
KINTEK으로 열 효율성 극대화
구조적 무결성과 빠른 열 전달 사이의 완벽한 균형을 달성하려면 정밀한 엔지니어링이 필요합니다. KINTEK은 업계 최고의 솔루션을 제공하며, 전문적인 R&D 및 제조를 통해 가장 까다로운 열 처리 요구 사항을 충족합니다.
머플, 튜브, 회전, 진공 또는 CVD 시스템이 필요한 경우, 당사의 고온로는 고유한 재료 및 구조 요구 사항에 맞게 완전히 맞춤 제작할 수 있습니다. 내구성이나 성능을 타협하지 마십시오. KINTEK과 협력하여 실험실 또는 산업 운영을 최적화하십시오.

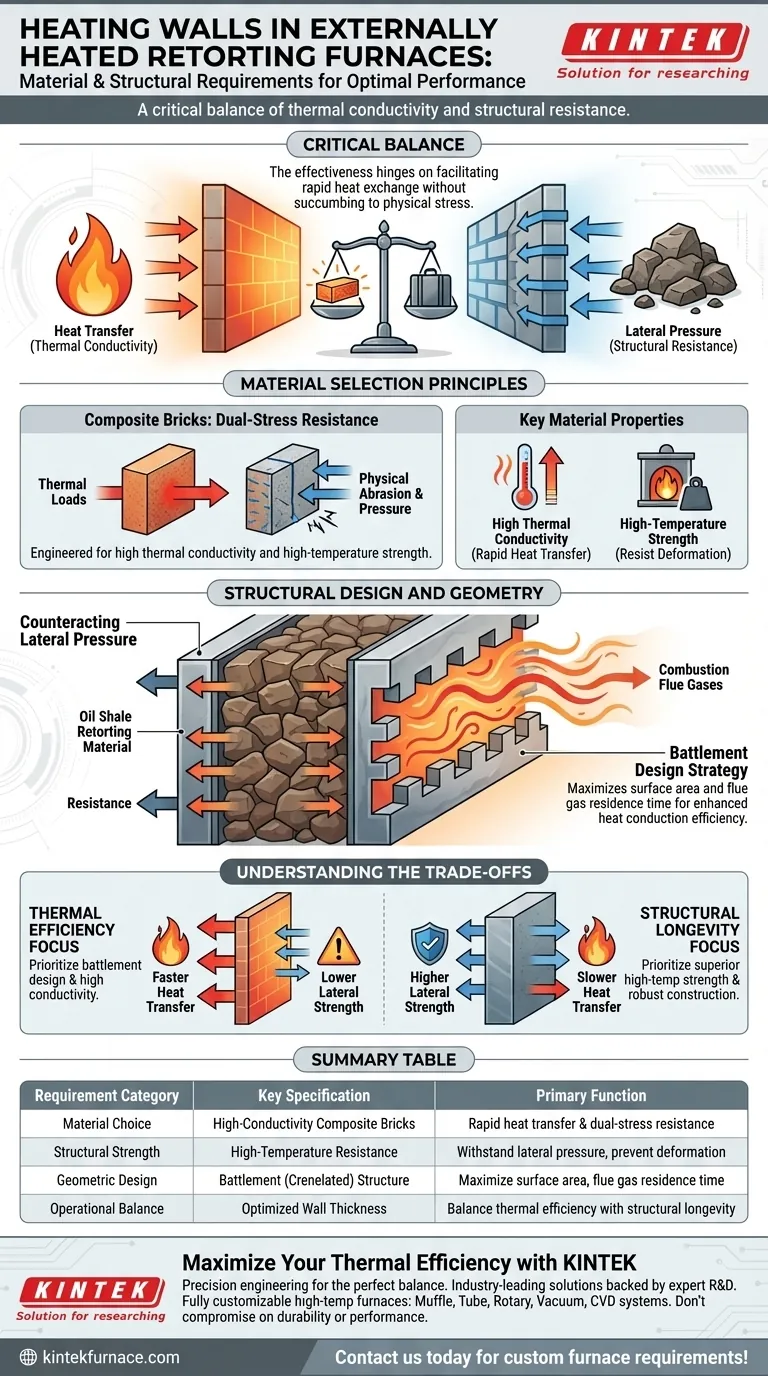

시각적 가이드
