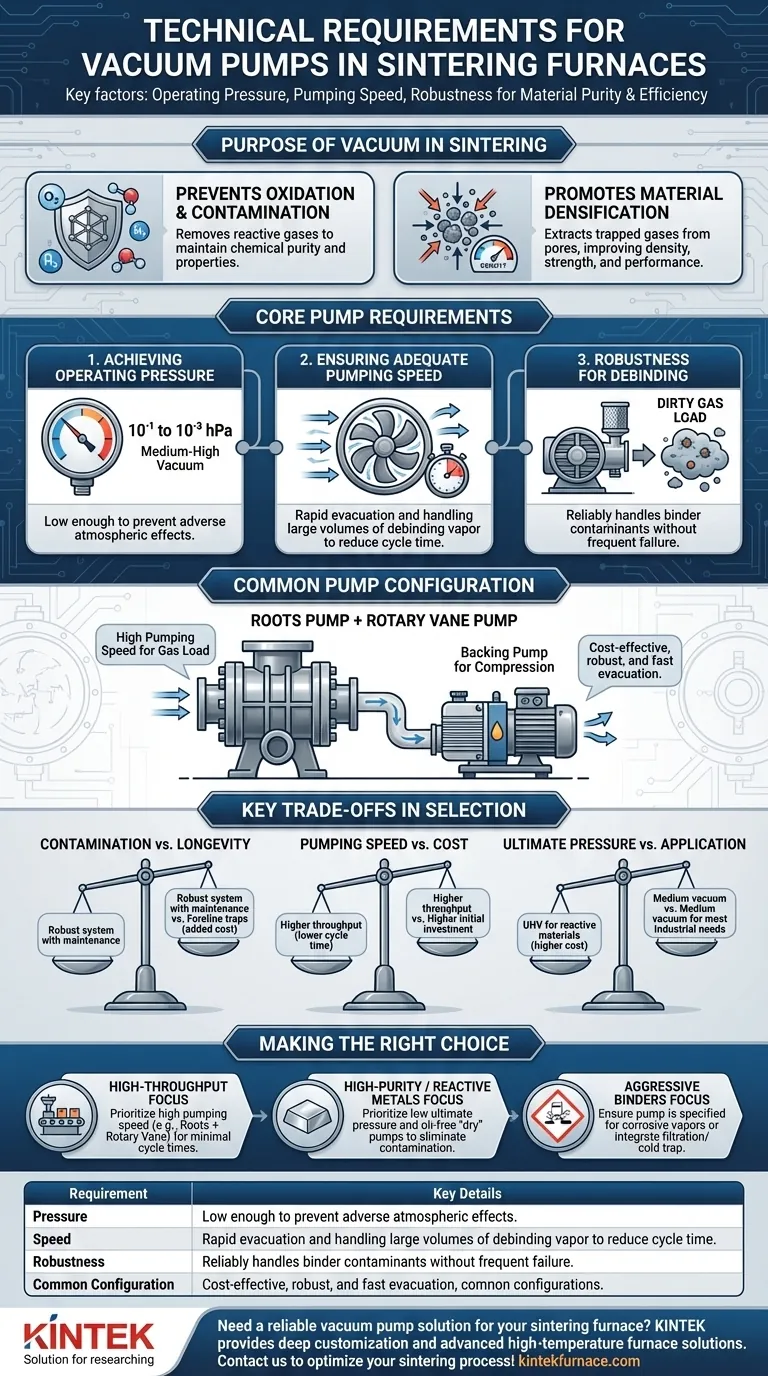

진공 소결로에서 진공 펌프의 주요 기술적 요구 사항은 무엇입니까? 재료 순도 및 효율성 보장

요약하자면, 소결로 진공 펌프의 주요 기술적 요구 사항은 필요한 작동 압력에 도달하는 능력, 펌핑 속도, 그리고 공정 중 발생하는 오염 물질을 처리할 수 있는 견고성입니다. 이 세 가지 요소는 재료 순도, 적절한 밀도화, 효율적이고 반복 가능한 생산 주기를 보장하기 위해 함께 작용합니다.

소결을 위한 진공 펌프 선택은 단순히 깊은 진공을 달성하는 것만이 아닙니다. 이는 본질적으로로로를 신속하게 배기하고, 바인더 기반 증기의 대용량 흐름을 관리하며, 재료의 최종 특성을 제어하기 위해 특정 진공 수준을 안정적으로 유지할 수 있는 시스템을 설계하는 것입니다.

소결에서 진공의 목적

펌프 요구 사항을 자세히 설명하기 전에, 왜 진공이 사용되는지 이해하는 것이 중요합니다. 진공 환경은 소결 공정에서 두 가지 주요 목표를 수행합니다.

산화 및 오염 방지

진공은 산소 및 수증기와 같은 반응성 가스를 제거합니다. 이는 활성 금속, 내화 금속 및 특정 합금과 같은 민감한 재료의 산화를 방지하여 최종 제품이 화학적 순도와 의도된 특성을 유지하도록 보장합니다.

재료 밀도화 촉진

진공은 재료 입자 사이의 갇힌 가스와 부산물을 적극적으로 빼내는 데 도움을 줍니다. 기공과 결함에서 이러한 가스를 제거하면 재료가 더 조밀해져 최종 밀도, 강도 및 전반적인 성능이 크게 향상됩니다.

핵심 펌프 요구 사항 설명

로의 성능은 진공 시스템의 기능과 직접적으로 연결됩니다. 펌프는 액세서리가 아니라 공정 품질과 효율성을 결정하는 중요한 구성 요소입니다.

1. 필요한 작동 압력 달성

최종 압력 또는 최종 진공 수준은 가장 기본적인 요구 사항입니다. 이는 대기 구성 요소가 처리 중인 재료에 미치는 부정적인 영향을 방지할 만큼 충분히 낮아야 합니다.

대부분의 분말 야금 및 경질 금속 소결의 경우, 이는 일반적으로 중진공에서 고진공 범위에 속하며, 종종 10⁻¹ ~ 10⁻³ hPa 사이에 있습니다. 이 수준은 오염 물질을 제거하고 밀도화를 촉진하기에 충분합니다.

2. 적절한 펌핑 속도 보장

펌핑 속도는 펌프가 단위 시간당 제거할 수 있는 가스의 양을 나타냅니다. 높은 펌핑 속도는 두 가지 이유로 중요합니다.

첫째, 로 챔버를 신속하게 배기하여 전체 사이클 시간을 단축합니다. 둘째, 그리고 더 중요한 것은, 바인더가 연소되거나 증발되는 탈지(debinding) 단계에서 발생하는 대량의 가스와 증기를 처리하는 데 필요합니다.

3. 탈지 공정에 대한 견고성

탈지 단계는 진공 펌프에 가장 혹독한 공정 단계입니다. 증발된 바인더 물질은 표준 진공 펌프를 오염시키거나 심지어 고착시킬 수 있는 '더러운' 가스 부하를 생성합니다.

따라서 펌프 시스템은 견고해야 합니다. 즉, 잦은 고장이나 유지보수 없이 이 증기 부하를 안정적으로 처리하도록 설계되어야 합니다. 이는 종종 펌프 선택에서 가장 중요한 차별화 요소입니다.

소결용 일반적인 펌프 구성

이러한 요구 사항을 충족하기 위해 진공 소결로는 단일 펌프를 사용하는 경우가 거의 없습니다. 다단 시스템이 표준 접근 방식입니다.

주력 펌프: 루츠 펌프와 오일 씰 회전식 베인 펌프 조합

가장 일반적인 구성은 오일 씰 회전식 베인 펌프로 백업되는 루츠 펌프(루츠 블로어라고도 함)입니다.

루츠 펌프는 탈지 중 가스 부하를 처리하는 데 필요한 매우 높은 펌핑 속도를 제공합니다. 회전식 베인 펌프는 백킹 펌프로 작동하여 가스를 대기압으로 압축합니다. 이 조합은 비용 효율적이며 견고하고 필요한 진공 수준에 신속하게 도달할 수 있습니다.

핵심 트레이드오프 이해

올바른 진공 시스템을 선택하는 것은 성능, 비용 및 유지보수 간의 균형을 맞추는 것을 포함합니다.

오염 대 펌프 수명

주요 과제는 바인더 증기를 관리하는 것입니다. 견고한 시스템(루츠/베인 조합과 같은)은 이를 위해 설계되었지만, 이러한 증기는 여전히 펌프 오일을 오염시킬 수 있으며 정기적인 유지보수가 필요합니다. 펌프에 도달하기 전에 증기를 응축시키기 위해 전방 라인 냉각 트랩을 추가할 수 있지만, 이는 복잡성과 비용을 증가시킵니다.

펌핑 속도 대 비용

더 높은 펌핑 속도를 가진 시스템은 사이클 시간을 단축하고 처리량을 증가시키지만, 초기 투자 비용도 더 높습니다. 펌프 크기는 로 부피와 탈지 공정에서 예상되는 가스 부하에 맞게 조정되어야 합니다.

최종 압력 대 응용 분야

연구 또는 매우 반응성이 높은 재료에 대한 일부 응용 분야에서는 초고진공(UHV)이 필요할 수 있지만, 대부분의 산업용 소결에는 필요하지 않습니다. 최종 압력을 과도하게 지정하면 실질적인 이점 없이 비용과 복잡성이 크게 증가합니다. 핵심은 재료의 특정 요구 사항에 맞게 진공 수준을 맞추는 것입니다.

공정에 적합한 선택

진공 시스템 선택은 주요 운영 목표에 따라 안내되어야 합니다.

고처리량 생산에 중점을 두는 경우: 사이클 시간을 최소화하기 위해 적절한 크기의 루츠 및 회전식 베인 조합과 같은 높은 펌핑 속도를 가진 시스템을 우선시하십시오.
고순도 또는 반응성 금속 소결에 중점을 두는 경우: 낮은 최종 압력을 우선시하고 탄화수소 오염의 위험을 제거하기 위해 오일 프리 '건식' 펌프를 고려하십시오.
공격적인 바인더 관리에 중점을 두는 경우: 펌프가 부식성 증기에 대해 지정되었는지 또는 시스템을 보호하고 유지보수 다운타임을 줄이기 위해 필터 또는 냉각 트랩이 통합되어 있는지 확인하십시오.

궁극적으로 올바른 진공 시스템은 최대 가동 시간으로 필요한 공정 조건을 안정적으로 제공하는 시스템입니다.

요약표:

요구 사항	주요 세부 정보
작동 압력	산화 방지 및 밀도화를 돕기 위해 중진공 ~ 고진공(10⁻¹ ~ 10⁻³ hPa)에 도달해야 합니다.
펌핑 속도	빠른 배기와 탈지 가스 부하 처리를 위해 시간당 높은 부피 제거, 사이클 시간 단축.
견고성	바인더 증기와 오염 물질을 견디도록 설계되어 신뢰성을 보장하고 유지보수를 최소화합니다.
일반적인 구성	증기 부하를 처리하기 위한 고속 및 비용 효율성을 위해 회전식 베인 펌프로 백업되는 루츠 펌프.
