알루미늄 쉘 유도 용해로의 주요 구성 요소는 무엇입니까? 효율적이고 비용 효율적인 용해를 위한 가이드

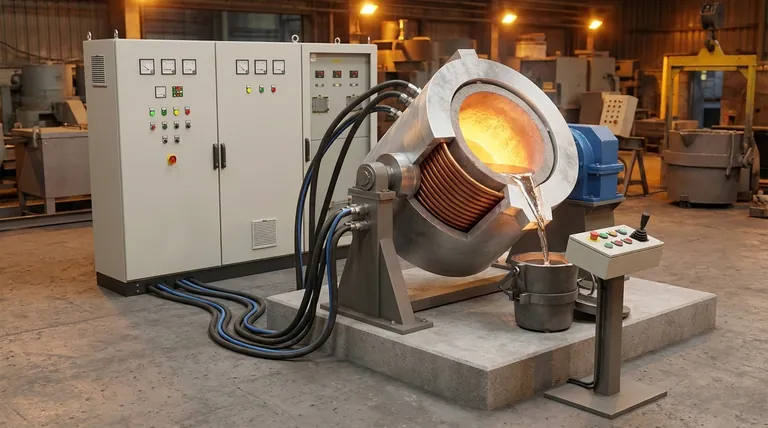

본질적으로, 알루미늄 쉘 유도 용해로는 6가지 주요 구성 요소로 이루어진 시스템입니다. 이들은 중간 주파수 전원 공급 장치, 보상 커패시터 뱅크, 코일과 도가니를 수용하는 알루미늄 용해로 본체, 전력을 공급하는 수냉식 케이블, 기울임을 위한 감속기, 그리고 주조 공정을 제어하기 위한 작동 상자입니다.

유도 용해로는 단순한 부품의 집합이 아니라 특정 목적을 위해 설계된 통합 시스템입니다. 알루미늄 쉘 설계는 단순성과 비용 효율성을 우선시하므로 더 견고한 강철 쉘 대안과는 구별되는 선택입니다. 각 구성 요소의 역할을 이해하는 것이 작동 강점과 한계를 파악하는 열쇠입니다.

핵심 용해 시스템

용해로의 심장은 금속을 담고 녹이는 조립체입니다. 그 설계는 전체 공정의 기본이 됩니다.

용해로 본체 (알루미늄 쉘)

용해로 본체는 모든 것을 함께 지탱하는 구조적 프레임워크입니다. 이 설계에서는 주조 알루미늄 합금으로 제작됩니다.

이러한 재료 선택은 의도적입니다. 알루미늄은 비자성이므로 유도 코일에서 생성되는 강력한 자기장으로 인해 쉘 자체가 가열되는 것을 방지합니다.

유도 코일

이것이 용해로의 엔진입니다. 코일은 직사각형 구리 튜브로 정밀하게 감긴 나선형 구조입니다.

작동 중 고주파 전류가 코일을 통해 흐르면서 강력하고 빠르게 변화하는 자기장이 생성됩니다. 이 자기장은 도가니 내부의 금속 장입물에 강력한 와전류를 유도하여 강렬한 열을 발생시키고 녹게 만듭니다. 코일은 속이 비어 있어 냉각수가 지속적으로 통과할 수 있도록 하여 과열을 방지합니다.

도가니

유도 코일 내부에 안치된 도가니는 용융된 금속을 직접 포함하는 내화물로 라이닝된 용기입니다.

마그네시아, 알루미나 또는 흑연과 같이 극심한 온도와 열충격을 견딜 수 있는 재료로 만들어져야 합니다. 도가니는 용기로 작용하며 용융된 금속을 유도 코일과 분리합니다.

전력 및 제어 시스템

이 시스템은 표준 전기 에너지를 받아 유도 용해에 필요한 고주파 에너지로 변환하고 안전하고 효율적으로 전달합니다.

중간 주파수 전원 공급 장치

이 캐비닛은 전기 시스템의 두뇌입니다. 표준 3상 AC 전원을 그리드에서 유도 코일에 필요한 단상, 중간 주파수 전원으로 변환합니다.

최신 전원 공급 장치는 높은 효율성과 용해 공정에 대한 정밀한 제어를 위해 종종 IGBT(절연 게이트 양극성 트랜지스터) 기술을 사용합니다.

보상 커패시터 뱅크

유도 코일은 유도성 부하가 매우 커서 역률이 나빠지고 과도한 전류를 끌어옵니다. 커패시터 뱅크는 코일과 병렬로 연결되어 이를 보정합니다.

코일의 유도 특성을 보상함으로써 커패시터 뱅크는 시스템의 전반적인 전기 효율성을 향상시켜 에너지 비용과 전원 공급 장치에 가해지는 부담을 줄입니다.

수냉식 케이블

이 특수 유연 케이블은 전원 공급 장치를 용해로 코일에 연결합니다. 매우 높은 전류를 전달해야 하며 코일과 같은 이유로 수냉식으로 냉각됩니다. 즉, 발생하는 상당한 열을 방출하고 고장을 방지하기 위함입니다.

기계 및 작동 시스템

이러한 구성 요소는 용융된 금속이 목표 온도에 도달한 후 작업자가 안전하게 처리하고 주조할 수 있도록 합니다.

기울임 메커니즘 (감속기)

용해로 본체 전체가 피벗에 장착됩니다. 기울임 메커니즘, 일반적으로 기계식 감속기(기어박스)는 작업자가 용해로를 부드럽고 제어 가능하게 기울여 용융된 금속을 국자나 주형에 부을 수 있도록 합니다.

기울임 용해로 작동 상자

이것은 기계 시스템의 사용자 인터페이스입니다. 일반적으로 받침대나 펜던트에 있는 간단한 제어 스테이션으로, 작업자가 감속기를 제어하고 기울임 및 주조 속도를 관리하는 데 사용하는 버튼이나 조이스틱이 있습니다.

상충 관계 이해: 알루미늄 대 강철 쉘

알루미늄 쉘을 선택하는 것은 임의적인 것이 아닙니다. 이는 비용과 응용 분야에 중점을 둔 특정 설계 절충안을 나타냅니다.

비용 및 단순성 (알루미늄의 이점)

알루미늄 쉘 용해로를 선택하는 주요 동인은 초기 비용이 저렴하다는 것입니다. 제조가 더 간단하고 기울임을 위한 기계식 감속기 사용이 강철 쉘 용해로에서 발견되는 유압 시스템보다 저렴합니다.

내구성과 자기 차폐 (강철의 단점)

이것이 가장 중요한 상충 관계입니다. 알루미늄 쉘은 강철 대응물보다 기계적으로 덜 견고합니다.

더 중요하게는 자기 요크가 부족합니다. 적층된 규소 강판으로 만들어진 요크는 강철 쉘 용해로에서 코일을 둘러싸는 데 사용됩니다. 이는 자기장을 가두어 금속 장입물 쪽으로 유도하고 외부로 방출되는 것을 방지합니다. 이는 효율성을 높이고 강철 쉘이 가열되는 것을 방지합니다. 알루미늄 쉘 용해로에는 요크가 없기 때문에 효율성이 약간 떨어지고 누설 자기장에 더 취약합니다.

용량 및 가동 주기

더 단순한 구조와 자기 요크가 없기 때문에 알루미늄 쉘 용해로는 일반적으로 더 작은 용량(일반적으로 3톤 미만) 및 덜 연속적인 까다로운 생산 일정에 가장 적합합니다. 강철 쉘 용해로는 더 큰 용량과 지속적인 중장비 산업용 사용을 위해 제작되었습니다.

응용 분야에 맞는 올바른 선택

올바른 용해로 유형을 선택하려면 설계 철학을 운영 목표와 일치시켜야 합니다.

비용 효율성과 소규모 배치에 중점을 둔 경우: 알루미늄 쉘 용해로의 단순한 설계와 낮은 초기 투자는 유연하거나 낮은 용량 요구 사항이 있는 주조소에 이상적인 선택입니다.
대용량 생산 및 최대 효율성에 중점을 둔 경우: 강력한 프레임과 우수한 에너지 차폐를 위한 자기 요크를 갖춘 강철 쉘 용해로가 더 적절한 장기 투자입니다.

궁극적으로 각 구성 요소의 기능을 이해하면 특정 용해 목표에 맞는 올바른 도구를 선택할 수 있습니다.

요약표:

구성 요소	주요 기능	핵심 특징
유도 코일 및 도가니	열을 생성하고 용융된 금속을 포함	수냉식 중공 구리 코일; 내화물 라이닝 도가니
중간 주파수 전원 공급 장치	그리드 전원을 중간 주파수 AC로 변환	효율성을 위해 종종 IGBT 기술 사용
보상 커패시터 뱅크	역률 및 전기 효율성 개선	코일의 유도 부하 보정
알루미늄 용해로 본체	구조적 프레임워크; 코일 및 도가니 수용	비자성 알루미늄 쉘은 가열 방지
기울임 메커니즘 (감속기)	용융 금속의 제어된 주조 허용	부드러운 작동을 위한 기계식 감속기
수냉식 케이블 및 작동 상자	전력 공급 및 사용자 제어 제공	유연한 냉각 케이블; 기울임을 위한 간단한 인터페이스
