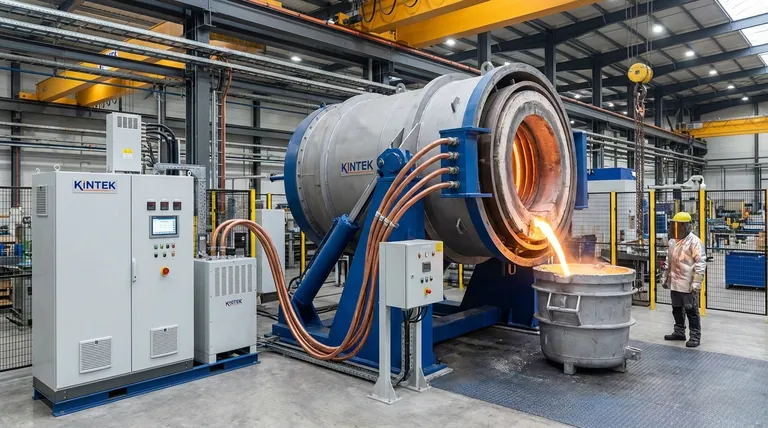

강피로 유도 용해로의 핵심은 전원, 견고한 용광로 본체, 유압 제어를 결합한 통합 시스템입니다. 주요 구성 요소는 중간 주파수 전원 공급 장치, 보상 커패시터 뱅크, 유도 코일을 수용하고 자기 요크로 지지되는 강철 쉘 용광로 본체, 수냉식 케이블, 유압 스테이션 및 기울임 제어 상자입니다.
강철 쉘 용광로는 단순히 금속을 녹이는 용기가 아니라, 각 구성 요소가 구조적 견고성, 전기적 효율성 및 안전한 기계 작동을 위해 설계된 엔지니어링 시스템으로, 고부하 산업 응용 분야의 표준이 됩니다.
전원 및 제어 시스템
용해로의 효율성과 작동은 전기 시스템에서 시작됩니다. 이는 유도 공정의 핵심으로, 그리드 전력을 용해에 필요한 고주파 에너지로 변환합니다.
중간 주파수 전원 공급 장치
전원 공급 장치 캐비닛은 용해로의 두뇌입니다. 이는 전기 그리드에서 공급되는 표준 3상 AC 전원을 유도 코일에 필요한 단상, 중간 주파수 전원으로 변환합니다. 이 전력 출력을 정밀하게 제어하는 능력은 용해 속도와 온도를 결정합니다.
보상 커패시터 뱅크
유도 코일은 매우 유도성 부하이므로 비효율적인 역률을 생성합니다. 커패시터 뱅크는 코일과 병렬로 연결되어 이 유도성을 보상합니다. 이 보정은 시스템의 전기적 효율성을 극적으로 향상시켜 전체 에너지 소비와 전원 공급 장치에 가해지는 스트레스를 줄입니다.
용광로 본체: 용해가 일어나는 곳
용광로 본체는 용해 공정의 강렬한 열과 자기력을 포함하는 물리적 구조입니다. 그 설계는 안전과 성능 모두에 중요합니다.
강철 쉘 (Steel Shell)
이 용해로의 특징적인 부분은 고강도 강철 쉘입니다. 이 용접된 강철 구조는 우수한 기계적 강도와 강성을 제공합니다. 이는 내화물 라이닝과 유도 코일을 단단히 지지하여 기울임 중 및 지속적인 작동 스트레스 하에서의 변형을 방지합니다.
자기 요크 (Magnetic Yoke)
자기 요크라고 불리는 적층 규소 강판은 유도 코일을 둘러싸고 강철 쉘 내부에 고정됩니다. 요크는 두 가지 중요한 기능을 수행합니다. 자기장을 용재에 가두고 집중시켜 가열 효율을 높입니다. 또한 강철 쉘을 누설 자기장으로부터 차폐하여 쉘 자체가 가열되는 것을 방지합니다.
수냉식 유도 코일
용광로 본체 내부에 있지만, 속이 빈 구리 유도 코일이 활성 부품입니다. 고주파 전류가 이를 통해 흐르면서 강력한 교류 자기장을 생성합니다. 이 자기장은 용재 내부에 와전류를 유도하여 용해에 필요한 강렬한 열을 발생시킵니다. 코일이 녹는 것을 방지하기 위해 코일을 통한 지속적인 물 흐름이 필수적입니다.
필수 지원 및 작동 시스템
이러한 구성 요소들은 용해로를 기능적인 산업 도구로 만들기 위해 필요한 연결, 이동 및 작업자 제어를 제공합니다.
수냉식 케이블
이 특수 유연 케이블은 고전류를 전원 공급 장치에서 용해로의 유도 코일로 전달합니다. 이들은 내부가 수냉식으로 되어 있어 엄청난 전기 부하를 과열 없이 처리하여 안전성과 시스템 수명을 보장합니다.
유압 기울임 시스템
강철 쉘 용해로는 대량의 용융 금속을 처리하므로, 주입을 위한 강력하고 부드러운 기울임 메커니즘이 필요합니다. 램이 있는 유압 스테이션이 이 힘을 제공하여 대용량 작업에 필수적인 주입 공정을 정밀하고 안전하게 제어할 수 있도록 합니다.
기울임 용광로 제어 상자
이것은 기계 시스템을 위한 작업자 인터페이스입니다. 일반적으로 유압 기울임 메커니즘 제어를 포함하고 있어 작업자가 안전한 거리에서 용융 금속을 정확하게 주입할 수 있도록 합니다.
상충 관계 이해: 강철 쉘 대 알루미늄 쉘
강철 쉘을 선택하는 것은 더 가벼운 알루미늄 쉘 용해로와 비교했을 때 명확한 장점과 차이점을 갖는 의도적인 엔지니어링 결정입니다.
구조적 무결성 및 규모
강철 쉘은 우수한 구조적 강성과 내구성을 제공합니다. 이로 인해 2톤 이상의 용량과 까다로운 연속 사용 주조 환경에서 표준이 됩니다. 알루미늄 쉘은 더 가볍고 저렴하지만 일반적으로 더 작은 배치 크기와 덜 빈번한 사용으로 제한됩니다.
효율성 및 차폐
강철 쉘 용해로의 자기 요크는 필수적입니다. 이는 효율성과 안전 모두에 중요합니다. 이것이 없으면 자기장이 강철 쉘에 직접 열을 유도하여 에너지를 낭비하고 위험을 초래할 것입니다. 비자성 알루미늄 쉘은 이러한 문제가 없지만, 잘 설계된 요크가 제공하는 자기장 집중 이점도 부족합니다.
기울임 메커니즘
강철 쉘 용해로에서 유압 시스템을 사용하는 것은 그들의 더 큰 용량과 일치합니다. 이는 수 톤의 용융 금속을 안전하게 기울이는 데 필요한 힘을 제공합니다. 알루미늄 쉘 용해로는 일반적으로 더 작은 부하에 적합한 더 단순하고 덜 강력한 기계식 기어박스(감속기)를 기울임에 사용합니다.
귀하의 응용 분야에 맞는 올바른 선택
이러한 구성 요소를 이해하면 초기 비용뿐만 아니라 특정 운영 요구 사항에 따라 용해로를 선택할 수 있습니다.
- 주요 초점이 대규모 연속 생산인 경우: 견고한 강철 쉘, 효율적인 자기 요크 및 강력한 유압 시스템은 요구되는 높은 내구성과 용량에 맞게 설계되었습니다.
- 주요 초점이 소규모 배치 용해 또는 연구 개발인 경우: 알루미늄 쉘 용해로는 더 단순한 구조와 낮은 용량으로 인해 더 비용 효율적인 솔루션일 수 있습니다.
각 구성 요소가 용해로의 성능에 어떻게 기여하는지 이해함으로써, 귀하의 운영 요구 사항 및 장기 목표와 정확히 일치하는 시스템에 자신 있게 투자할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 | 핵심 특징 |
|---|---|---|
| 중간 주파수 전원 공급 장치 | 그리드 전력을 중간 주파수 AC로 변환 | 용해 속도 및 온도에 대한 정밀한 제어 |
| 보상 커패시터 뱅크 | 효율을 위해 역률 보정 | 에너지 소비 및 시스템 스트레스 감소 |
| 강철 쉘 및 자기 요크 | 구조적 지지 및 자기장 집중 제공 | 내구성과 가열 효율 극대화 보장 |
| 수냉식 유도 코일 | 유도 가열을 위한 자기장 생성 | 속이 빈 구리 설계로 지속적인 수냉 필요 |
| 유압 기울임 시스템 | 용융 금속을 안전하게 주입 | 대용량, 중량 부하 처리에 필수적 |
| 수냉식 케이블 및 제어 상자 | 전력 전송 및 작업자 제어 제공 | 원거리에서 안전한 작동 가능하게 함 |
