핵심적으로, 플라즈마 강화 화학 기상 증착(PECVD)은 현대 제조의 초석 기술로, 주로 고열을 견딜 수 없는 기판 위에 박막을 증착하는 데 사용됩니다. 주요 응용 분야는 반도체 소자 제작, 박막 태양전지 생산, 그리고 의료용 임플란트부터 식품 포장에 이르기까지 모든 것을 위한 보호용 광학 및 장벽 코팅 생성에 있습니다. 이 공정은 기존 증착 방법보다 훨씬 낮은 온도에서 고품질의 균일한 층을 생성할 수 있는 능력으로 높이 평가됩니다.

현대 소자 제작의 핵심 과제는 기저의 섬세한 재료를 손상시키지 않고 고성능 박막을 적용하는 것입니다. PECVD는 강렬한 열 대신 에너지 풍부한 플라즈마를 사용하여 화학 반응을 유도함으로써 이 문제를 해결하며, 기존 회로가 있는 실리콘 웨이퍼, 플라스틱, 유리와 같은 온도에 민감한 기판 제조를 위한 기본 선택이 됩니다.

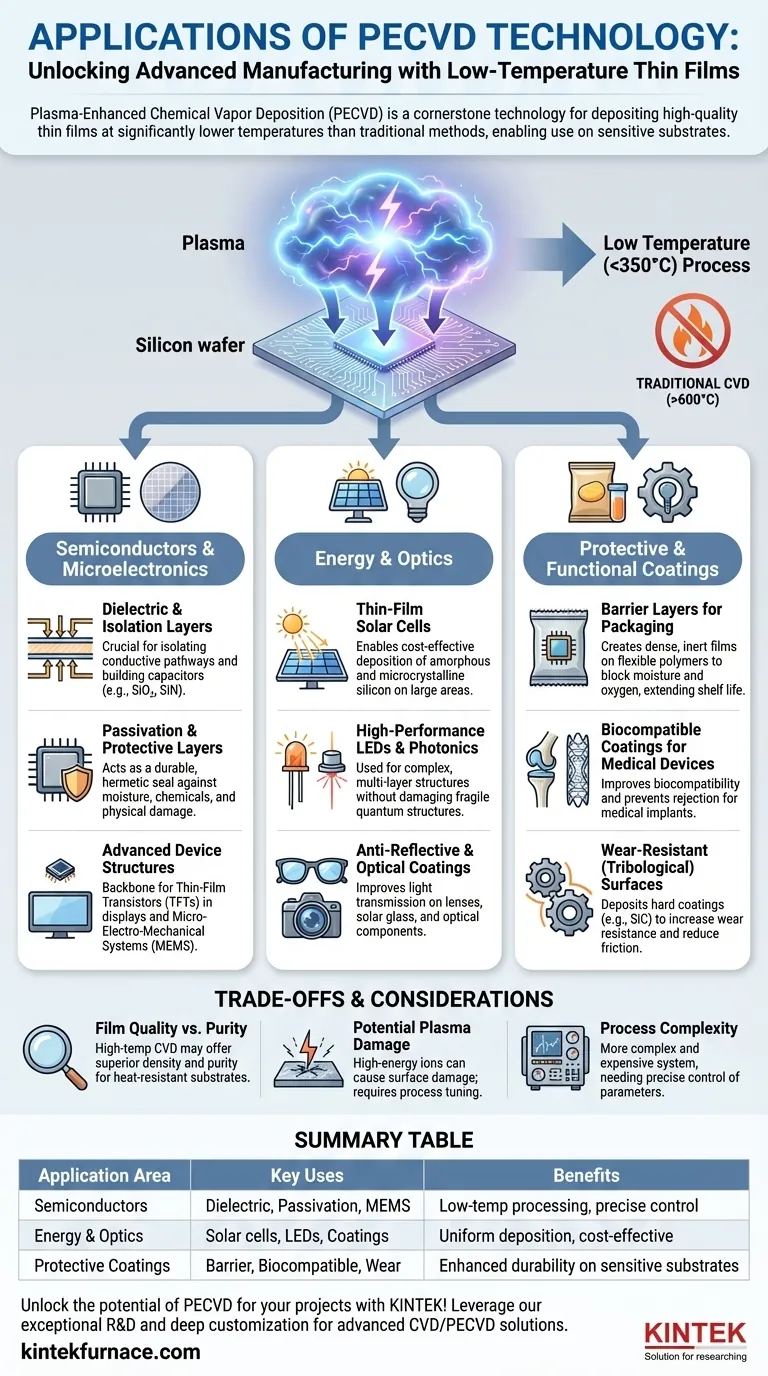

PECVD 기술의 주요 응용 분야는 무엇인가요? 현대 산업을 위한 다재다능한 박막 솔루션을 만나보세요

핵심 원리: 저온이 판도를 바꾸는 이유

PECVD의 응용 분야를 이해하려면, 먼저 그 전신인 화학 기상 증착(CVD)에 대한 근본적인 이점을 이해해야 합니다.

### 전통적인 CVD의 고열 문제

전통적인 CVD는 전구체 가스가 반응하여 고체 막을 형성하는 데 필요한 열 에너지를 제공하기 위해 극도로 높은 온도(종종 600°C 이상)를 필요로 합니다. 이 공정은 견고한 기판에는 잘 작동하지만, 대부분의 현대 전자 부품, 고분자 및 기타 첨단 재료를 손상시키거나 파괴합니다.

### 플라즈마가 방정식을 바꾸는 방법

PECVD는 다른 형태의 에너지, 즉 플라즈마를 점화하는 전자기장을 도입하여 고열의 필요성을 우회합니다. 이 플라즈마는 활성 이온과 라디칼로 채워진 에너지화된 기체 상태로, 일반적으로 350°C 미만의 훨씬 낮은 온도에서 고품질 막으로 증착될 수 있습니다.

### 정밀 제어의 이점

PECVD는 열 대신 플라즈마에 의존하기 때문에 두께, 밀도, 화학 조성과 같은 막 특성에 대한 정밀한 제어가 가능합니다. 이는 현대 전자 제품에서 발견되는 복잡한 다층 구조를 구축하는 데 필수적입니다.

핵심 응용 분야: 반도체 및 마이크로일렉트로닉스

PECVD는 반도체 산업에서 미션 크리티컬한 기술입니다. 현대의 집적 회로는 제작 과정에서 수십 단계의 PECVD 공정을 거칠 수 있습니다.

### 유전체 및 절연층

PECVD의 가장 일반적인 용도는 이산화규소(SiO₂) 및 질화규소(SiN)와 같은 유전체(전기 절연) 막을 증착하는 것입니다. 이 층들은 전도성 경로를 절연하고 실리콘 웨이퍼에 직접 커패시터를 구축하는 데 필수적입니다.

### 패시베이션 및 보호층

칩이 제작되면, 종종 PECVD를 사용하여 SiN의 최종 패시베이션 층이 적용됩니다. 이 층은 습기, 화학 물질 및 물리적 손상으로부터 민감한 회로를 보호하는 내구성 있는 밀봉 역할을 합니다.

### 첨단 소자 구조

이 기술은 현대 디스플레이의 중추인 박막 트랜지스터(TFT)를 구축하고, 스마트폰에서 자동차에 이르기까지 모든 것에 사용되는 미세 전자기계 시스템(MEMS)을 제작하는 데에도 중요합니다.

핵심 응용 분야: 에너지 및 광학

PECVD가 넓은 면적에 균일한 막을 증착할 수 있는 능력은 에너지 및 광학 장치 제조에 이상적입니다.

### 박막 태양전지

이 기술은 비정질 실리콘 및 미결정 실리콘 박막 태양전지를 만드는 데 널리 사용됩니다. PECVD는 저렴한 대형 기판에 비용 효율적인 증착을 가능하게 하며, 이는 태양 에너지를 더욱 보급하는 데 중요합니다.

### 고성능 LED 및 광자 공학

고휘도 LED 및 VCSEL과 같은 다른 광자 부품의 제조에는 복잡한 다층 구조를 구축하는 것이 포함됩니다. PECVD는 빛을 생성하는 섬세한 양자 구조를 손상시키지 않고 이러한 층을 높은 정밀도로 증착할 수 있게 합니다.

### 반사 방지 및 광학 코팅

PECVD는 안경 렌즈, 카메라 렌즈 및 태양광 유리에 반사 방지 코팅을 적용하여 빛 투과율과 성능을 향상시키는 데 사용됩니다.

절충점 이해하기

놀랍도록 다재다능하지만, PECVD가 만능 해결책은 아닙니다. 그 한계를 이해하는 것이 정보에 입각한 공학적 결정을 내리는 데 중요합니다.

### 막 품질 및 순도

절대적인 막 순도와 밀도가 가장 중요하고 기판이 고온에 강한(예: 맨 실리콘 웨이퍼) 응용 분야의 경우, 고온 열 CVD가 우수한 막을 생산할 수 있습니다. PECVD 막에는 때때로 전구체 가스로부터 수소가 포함될 수 있으며, 이는 특정 전기적 특성에 영향을 미칠 수 있습니다.

### 플라즈마 손상 가능성

플라즈마 내의 고에너지 이온은 때때로 기판 표면에 물리적 손상을 일으킬 수 있습니다. 이는 공정 조정을 통해 완화될 수 있지만, 극도로 민감한 재료의 경우 여전히 고려 사항입니다.

### 공정 복잡성

PECVD 시스템은 스퍼터링과 같은 일부 대체 증착 방법보다 더 복잡하고 비쌉니다. 반복 가능한 결과를 얻으려면 가스 흐름, 압력, 전력 및 온도의 정교한 제어가 필요합니다.

핵심 응용 분야: 보호 및 기능성 코팅

PECVD의 저온 특성은 전자 제품을 넘어 특히 고분자 및 플라스틱 코팅에 사용될 수 있는 길을 열었습니다.

### 포장용 장벽층

PECVD는 유연한 고분자 기판 위에 고밀도 불활성 막을 증착할 수 있습니다. 이는 식품 포장(예: 칩 봉투 내부)에서 습기 및 산소에 대한 장벽을 형성하여 유통 기한을 연장하는 데 사용됩니다.

### 의료 기기용 생체 적합성 코팅

의료용 임플란트 표면은 PECVD를 사용하여 코팅되어 생체 적합성을 개선하고 신체에 의한 거부 반응을 방지할 수 있습니다. 이러한 기능성 코팅은 인공 관절에 내마모성을 추가할 수도 있습니다.

### 내마모성(마찰학적) 표면

탄화규소(SiC)와 같은 경질 코팅은 PECVD를 통해 기계 부품에 증착되어 내마모성을 높이고 마찰을 줄여 구성 요소의 작동 수명을 연장할 수 있습니다.

프로젝트에 적용하는 방법

증착 기술 선택은 전적으로 기판과 원하는 막 특성에 따라 달라집니다.

최첨단 마이크로일렉트로닉스에 중점을 둔 경우: PECVD는 기존 회로를 손상시키지 않고 완성된 웨이퍼에 유전체 및 패시베이션 막을 증착하는 데 필수적입니다.
고효율 태양광 또는 LED에 중점을 둔 경우: PECVD는 온도에 민감한 재료에 필요한 복잡한 다층 구조를 생성하는 산업 표준입니다.
유연한 고분자 또는 플라스틱 코팅에 중점을 둔 경우: PECVD는 필수적인 저온 처리 능력 때문에 종종 유일하게 실행 가능한 고성능 방법입니다.
내열성 기판에 최대 막 순도에 중점을 둔 경우: 특정 경우에 우수한 막 밀도를 위해 고온 열 CVD도 잠재적인 대안으로 평가해야 합니다.

PECVD의 힘이 증착 반응을 고열에서 분리하는 데 있다는 것을 이해하는 것이 효과적으로 배치하는 열쇠입니다.

요약표:

응용 분야	주요 용도	이점
반도체	유전체층, 패시베이션, MEMS	저온 처리, 정밀 제어
에너지 및 광학	태양전지, LED, 반사 방지 코팅	균일 증착, 대면적에 비용 효율적
보호 코팅	장벽층, 생체 적합성 코팅, 내마모성	민감한 기판에 향상된 내구성 및 기능성
