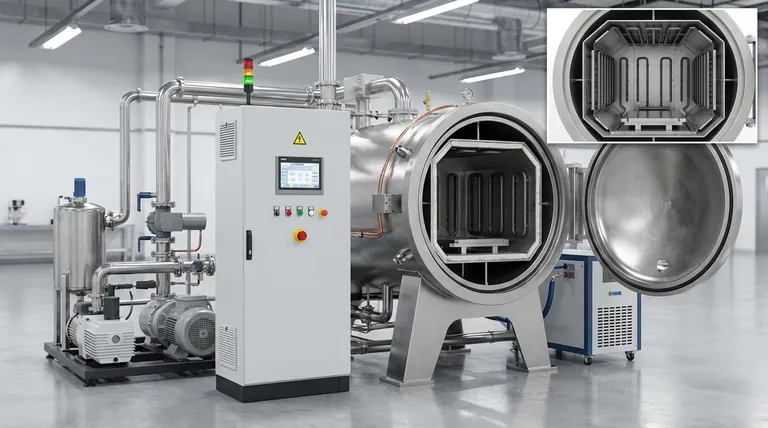

본질적으로 진공 소결로는 단일 목적을 위해 설계된 통합 시스템입니다. 즉, 엄격하게 제어되는 조건 하에서 분말 재료를 단단한 덩어리로 융합하는 것입니다. 이를 가능하게 하는 주요 구성 요소는 진공 챔버, 가열 시스템, 진공 펌프 시스템, 온도 제어기 및 견고한 냉각 시스템입니다. 이 요소들은 협력하여 대기 오염 물질이 없는 환경을 조성하고 극한의 온도에 도달할 수 있도록 합니다.
진공로는 단순한 부품의 집합이 아니라 정밀하게 설계된 생태계입니다. 각 구성 요소가 내부 분위기, 온도 및 압력을 제어하는 데 어떻게 기여하는지 이해하는 것이 소결 공정을 마스터하고 원하는 재료 특성을 달성하는 열쇠입니다.
핵심 구조: 공정 제어
로의 물리적 본체는 전체 작동에 필요한 밀폐된 환경을 제공합니다. 이는 엄청난 열 및 압력 차이를 견뎌야 합니다.
진공 챔버 (로 본체)
이곳은 소결이 일어나는 밀봉된 용기입니다. 일반적으로 고강도 스테인리스 스틸로 제작된 이중벽 원통형 구조입니다.
이중벽 설계는 냉각수 재킷을 만들어 냉각수가 순환하도록 하여 외부 쉘이 과열되는 것을 방지하며, 이는 안전과 진공 밀봉 유지를 위해 매우 중요합니다.
단열 패키지
챔버 내부에 라이닝된 단열 패키지는 열효율에 필수적입니다. 이는 열 손실을 최소화하고 "고온 영역" 내의 온도 균일성을 유지하는 데 도움이 됩니다.
일반적인 단열재에는 다층 흑연 펠트, 유연한 흑연지, 때로는 특정 응용 분야를 위한 세라믹 섬유 또는 금속 호일(예: 몰리브덴)이 포함됩니다.
엔진: 소결 조건 생성
이러한 시스템은 분말 금속이나 세라믹을 밀도가 높은 고체 부품으로 변환하는 데 필요한 극한의 온도와 진공을 능동적으로 생성합니다.
가열 시스템
이 시스템은 소결에 필요한 강렬한 열을 발생시키는 역할을 하며, 일부 로는 2200°C(3992°F) 이상에 도달할 수 있습니다.
가열 요소는 균일한 열 분포를 위해 고온 영역 내에 전략적으로 배치됩니다. 이들은 일반적으로 처리되는 재료의 요구되는 온도 및 화학적 호환성에 따라 흑연, 몰리브덴 또는 텅스텐과 같은 재료로 만들어집니다.
진공 시스템
진공 시스템은 챔버에서 공기 및 기타 가스를 제거하여 오염 없는 환경을 조성합니다. 이는 재료의 최종 특성을 손상시킬 산화 및 기타 원치 않는 화학 반응을 방지합니다.
이 시스템은 일반적으로 공기의 대부분을 제거하는 기계식 "러핑" 펌프와 요구되는 저압을 달성하기 위한 고진공 펌프(예: 확산 펌프 또는 터보 분자 펌프)의 조합으로 구성됩니다.
제어 시스템: 정밀도 및 안전 보장
제어 시스템은 로의 두뇌 역할을 하며, 온도, 압력 및 시간의 복잡한 상호 작용을 조정하여 반복 가능하고 성공적인 프로세스를 보장합니다.
온도 제어기
이 시스템은 전체 열 사이클을 매우 정밀하게 관리합니다. 가열 속도, 최고 온도에서의 "유지" 시간 및 냉각 속도를 제어합니다.
로 내부에 배치된 열전대로부터 입력을 받아 제어기는 가열 요소에 전력을 조정하여 작업자가 지정한 공정 프로파일을 정확하게 따르도록 보장합니다.
수냉 시스템
이는 중요한 안전 및 작동 구성 요소입니다. 이 시스템은 로의 이중벽 쉘, 도어 및 전력 관통부를 통해 물을 순환시켜 안전한 작동 온도를 유지합니다.
신뢰할 수 있는 냉각 시스템은 필수 불가결합니다. 고장 시 진공 씰 손상, 전극 소손, 로 본체의 치명적인 고장으로 이어질 수 있습니다.
가스 퀜칭 시스템 (선택 사항)
빠른 냉각이 필요한 응용 분야의 경우 가스 퀜칭 시스템이 포함됩니다. 이 시스템은 챔버를 아르곤 또는 질소와 같은 불활성 가스로 빠르게 채웁니다.
이러한 급속 냉각은 특정 야금상 상 또는 결정립 구조를 "고정"하는 데 사용되어 작업자가 최종 재료의 경도 및 강도에 대해 추가적인 제어 권한을 갖게 합니다.
상충 관계 이해: 구성 요소 선택 및 영향
구성 요소의 선택은 임의적이지 않으며, 이는 로의 능력, 비용 및 처리할 수 있는 재료 유형을 결정합니다. 이러한 상충 관계를 이해하는 것이 중요합니다.
가열 요소 재료: 흑연 대 금속
흑연과 전금속(몰리브덴 또는 텅스텐) 고온 영역 중에서 선택하는 것은 주요 결정입니다. 흑연은 텅스텐 카바이드 소결과 같은 많은 응용 분야에서 비용 효율적이고 견고합니다.
그러나 흑연은 분위기에 탄소를 도입할 수 있으며, 이는 특정 반응성 또는 고순도 재료에는 용납될 수 없습니다. 이러한 경우 깨끗하고 탄소가 없는 환경을 보장하기 위해 더 비싼 전금속 고온 영역이 필요합니다.
진공 펌프 구성
진공 펌프의 유형과 조합은 최종 진공 수준과 도달하는 데 걸리는 시간을 결정합니다. 일부 공정에는 간단한 기계식 펌프만으로도 충분할 수 있습니다.
고순도 또는 반응성 재료의 경우 산소와 수분의 미량 성분을 제거하는 데 필요한 매우 낮은 압력을 달성하려면 확산 펌프 또는 터보 펌프를 갖춘 보다 복잡한 시스템이 필요합니다.
귀하의 응용 분야에 맞는 올바른 선택
이상적인 로 구성은 최종 목표에 전적으로 달려 있습니다.
- 고순도, 반응성 재료(예: 의료용 합금, 티타늄)에 중점을 두는 경우: 오염을 방지하기 위해 전금속 고온 영역(몰리브덴/텅스텐)과 고성능 진공 시스템이 필요합니다.
- 비용 효율적인 대량 생산(예: 초경합금)에 중점을 두는 경우: 흑연 기반 가열 시스템이 일반적으로 가장 내구성이 뛰어나고 경제적인 선택입니다.
- 재료 경도 및 미세 구조 제어에 중점을 두는 경우: 원하는 야금 특성을 달성하려면 빠른 가스 퀜칭 시스템을 갖춘 로가 필수적입니다.
궁극적으로 각 구성 요소는 소결 공정의 성공과 반복성을 결정하는 사슬의 중요한 연결 고리입니다.
요약표:
| 구성 요소 | 주요 기능 | 일반적인 재료/특징 |
|---|---|---|
| 진공 챔버 | 소결을 위한 밀봉된 용기 | 수냉식 이중벽 스테인리스 스틸 |
| 가열 시스템 | 고온(최대 2200°C) 생성 | 흑연, 몰리브덴 또는 텅스텐 요소 |
| 진공 펌프 시스템 | 오염 없는 환경을 위해 공기 제거 | 기계식 러핑 펌프, 고진공 펌프 |
| 온도 제어기 | 열 사이클을 정밀하게 관리 | 정확한 제어를 위해 열전대 사용 |
| 냉각 시스템 | 안전을 보장하고 과열 방지 | 챔버 및 구성 요소용 수냉식 |
| 가스 퀜칭 (선택 사항) | 재료 특성을 위한 급속 냉각 | 아르곤 또는 질소와 같은 불활성 가스 |
