요약하자면, 화학 기상 증착(CVD)으로 증착되는 재료는 사실상 모든 현대 첨단 기술 산업의 기반입니다. 스마트폰의 마이크로프로세서부터 제트 엔진 터빈의 보호 코팅에 이르기까지, CVD는 달리 제조하기 어려운 초고순도, 고성능 박막 및 재료를 만드는 데 사용됩니다. 그 응용 분야는 전자, 항공 우주, 자동차 및 차세대 에너지 및 의료 기술에 걸쳐 있습니다.
CVD의 진정한 가치는 단일 응용 분야에 있는 것이 아니라 그 심오한 다용도성에 있습니다. 이는 엔지니어에게 원자 수준의 제어를 제공하여 금속, 세라믹, 반도체를 포함한 광범위한 재료를 기판에 증착할 수 있게 함으로써 첨단 제조에 필요한 정밀한 재료 특성을 가능하게 하는 공정입니다.
현대 전자공학의 기반
전자 산업은 아마도 CVD의 가장 크고 가장 중요한 사용자일 것입니다. 이 공정이 탁월하게 순수하고 균일한 박막을 증착할 수 있는 능력은 디지털 세계를 구동하는 미세한 구조를 만드는 데 필수적입니다.
반도체 제조
모든 컴퓨터, 스마트폰 및 데이터 센터의 핵심에는 실리콘 웨이퍼 위에 구축된 집적 회로가 있습니다. CVD는 트랜지스터와 상호 연결을 형성하는 중요한 재료 층을 증착하는 데 사용되는 주력 공정입니다.
여기에는 트랜지스터 게이트용 다결정 실리콘, 절연체로 사용되는 이산화규소, 단일 칩에 수백만 개의 부품을 배선하기 위한 텅스텐 및 구리와 같은 금속 증착이 포함됩니다. CVD 없이는 현대적인 CMOS(상보성 금속 산화물 반도체) 기술은 존재할 수 없습니다.
첨단 센서 및 소비자 장치
핵심 처리 외에도 CVD는 특수 부품을 만드는 데 사용됩니다. 자동차 시스템, 스마트 홈 장치 및 HVAC 제어를 위한 센서 제조를 가능하게 합니다.
웨어러블 및 "히어러블"과 같은 소비자 전자 제품에서 CVD는 MEMS(미세 전기 기계 시스템) 마이크에서부터 내부 부품의 보호, 습기 방지 장벽에 이르기까지 모든 것에 필요한 박막을 제공합니다.
극한 환경을 위한 고성능 코팅
많은 산업에서는 극한의 온도, 부식성 화학 물질 및 강렬한 기계적 마모를 견딜 수 있는 재료에 의존합니다. CVD는 내구성이 덜한 기본 재료에 초경질 및 복원력 있는 코팅을 적용하는 방법을 제공합니다.
항공 우주 및 자동차 부품
CVD는 터빈 블레이드 및 엔진 부품과 같은 부품에 고급 금속 합금 및 세라믹 코팅을 증착하는 데 사용됩니다. 이러한 층은 고온 산화 및 부식으로부터 보호하여 부품 수명을 연장하고 안전성 및 연료 효율성을 향상시킵니다.
탄탈럼, 레늄 및 특수 카바이드와 같은 재료가 증착되어 이 까다로운 분야의 성능에 중요한 열 장벽 및 내마모성 표면을 만듭니다.
내마모성 및 절삭 공구
특정 재료의 뛰어난 경도는 산업용 공구에 이상적입니다. CVD는 공작 기계, 드릴 및 절삭날에 텅스텐 카바이드, 탄탈륨 카바이드, 심지어 다이아몬드 필름과 같은 재료로 코팅하는 데 사용됩니다.
이러한 코팅은 공구 수명을 극적으로 증가시키고 마찰을 줄이며 더 빠르고 정밀한 가공 작업을 가능하게 합니다.
차세대 기술 구현
CVD는 기존 기술을 개선하기 위한 공정일 뿐만 아니라 완전히 새로운 기술을 만드는 핵심 동인입니다. 그 정밀도는 연구원들이 원자부터 재료를 구축할 수 있도록 합니다.
에너지, 광학 및 의료 기기
에너지 부문에서 CVD는 많은 태양광 패널의 기반을 형성하는 비정질 및 다결정 실리콘 박막을 만드는 데 사용됩니다. 광학의 경우 렌즈에 반사 방지 코팅을 증착하고 특수 광학 필름을 만드는 데 사용됩니다.
이 공정은 의료용 임플란트에 생체 적합성 코팅을 만들고 고급 의료 이미징용 재료를 생산하는 데에도 활용되고 있습니다.
첨단 재료 및 구조
미래를 내다볼 때, CVD는 고유한 특성을 가진 첨단 재료를 합성하는 주요 방법입니다. 여기에는 탄소 나노튜브 및 나노와이어와 같은 복잡한 구조 성장이 포함됩니다.
또한 차세대 컴퓨팅, 디스플레이 및 바이오 센서 연구의 중심이 되는 양자점 및 기타 나노 재료를 만드는 데에도 사용됩니다.
실제적인 상충 관계 이해
CVD는 매우 강력하지만 복잡하고 자원이 많이 소요되는 공정입니다. 그 응용에는 그 사용을 결정하는 중요한 실질적인 고려 사항이 따릅니다.
전구체 재료의 역할
CVD는 반응성 전구체 가스를 챔버에 도입하여 작동합니다. 이러한 전구체의 가용성, 비용, 순도 및 안전성은 주요 고려 사항입니다. 많은 물질이 고도로 유독하거나, 인화성이 있거나, 부식성이 있어 광범위한 안전 및 취급 인프라가 필요합니다.
공정 복잡성 및 제어
고품질의 균일한 필름을 얻으려면 온도, 압력, 가스 유량 및 챔버 화학을 포함한 수많은 변수에 대한 정밀한 제어가 필요합니다. CVD 시스템은 상당한 자본 투자와 운영 전문 지식을 요구하는 정교한 장비입니다.
증착 속도 대 품질
증착 속도와 결과 필름 품질 사이에 직접적인 상충 관계가 있는 경우가 많습니다. 더 빠른 증착 속도는 때때로 결함이나 불순물을 유발할 수 있으므로 공정은 특정 응용 분야의 품질 요구 사항에 맞게 신중하게 최적화되어야 합니다.
귀하의 목표를 위한 올바른 선택하기
CVD가 적절한 공정인지 여부를 결정하는 것은 달성하고자 하는 재료 특성에 전적으로 달려 있습니다.
- 주요 초점이 대량 전자 제품 제조인 경우: CVD는 집적 회로에 필요한 초고순도, 균일한 반도체 및 유전체 박막을 만드는 데 필수적인 표준입니다.
- 주요 초점이 기계적 성능 및 내구성인 경우: CVD는 다이아몬드 또는 텅스텐 카바이드와 같이 탁월하게 단단하고 내마모성이 있으며 열적으로 안정적인 코팅을 적용하는 선도적인 선택입니다.
- 주요 초점이 연구 및 첨단 재료인 경우: CVD는 실험적 응용을 위한 나노튜브, 나노와이어 및 맞춤형 박막과 같은 새로운 재료 구조를 합성하는 데 비할 데 없는 유연성을 제공합니다.
궁극적으로 화학 기상 증착은 현대 기술 환경의 기본 재료를 엔지니어링하는 보이지 않지만 필수적인 공정입니다.
요약표:
| 산업 | 주요 CVD 응용 분야 | 증착된 재료 |
|---|---|---|
| 전자 | 반도체 제조, 센서, MEMS 장치 | 다결정 실리콘, 이산화규소, 텅스텐, 구리 |
| 항공 우주 및 자동차 | 터빈 블레이드 코팅, 엔진 부품 보호 | 탄탈럼, 레늄, 카바이드, 금속 합금 |
| 산업용 도구 | 절삭 공구, 내마모성 코팅 | 텅스텐 카바이드, 다이아몬드 필름, 탄탈륨 카바이드 |
| 에너지 및 의료 | 태양광 패널, 광학 코팅, 의료용 임플란트 | 비정질 실리콘, 다결정 실리콘, 생체 적합성 코팅 |
| 첨단 연구 | 나노 재료, 양자점, 탄소 나노튜브 | 나노와이어, 양자점, 맞춤형 박막 |
귀하의 실험실을 위해 CVD의 힘을 활용할 준비가 되셨습니까? KINTEK에서는 고객의 고유한 요구 사항에 맞춰진 고급 고온로 솔루션을 제공하는 데 특화되어 있습니다. 탁월한 R&D 및 사내 제조 역량을 활용하여 머플로, 튜브, 회전로, 진공 및 대기로, CVD/PECVD 시스템을 포함한 포괄적인 제품 라인과 심층적인 맞춤화 기능을 지원합니다. 전자, 항공 우주, 에너지 또는 연구 분야에 관계없이 당사의 전문 지식은 우수한 성능과 혁신을 위한 정밀한 재료 증착을 보장합니다. 최첨단 기술과 맞춤형 지원으로 프로젝트를 향상시킬 수 있는 방법에 대해 논의하려면 오늘 저희에게 문의하십시오!

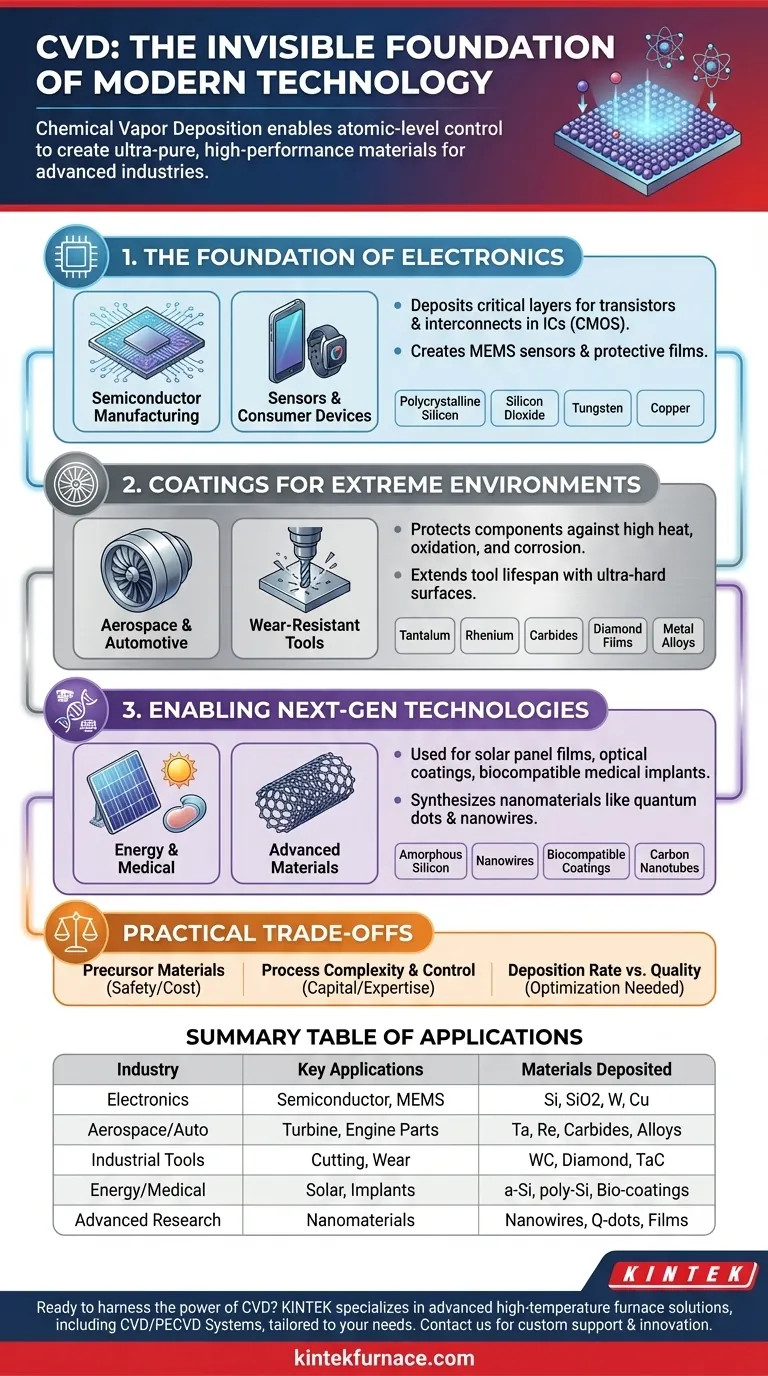

시각적 가이드
