핵심적으로, 진공 열간 가압 소결로는 주로 두 가지 별개의 가열 방식을 사용합니다: 저항 가열과 유도 가열입니다. 저항 가열은 흑연 또는 몰리브덴 와이어와 같은 저항성 요소를 통해 전류를 흘려 열을 발생시키고, 이 열은 작업물로 복사됩니다. 유도 가열은 전자기장을 사용하여 전도성 재료 자체 내에서 직접적이고 신속하게 열을 발생시킵니다.
가열 방식의 선택은 어느 것이 보편적으로 우월하냐가 아니라, 특정 재료, 필요한 처리 온도, 오염 민감도에 전략적으로 부합하느냐에 달려 있습니다. 이 관계를 이해하는 것이 성공적인 소결의 핵심입니다.
주요 가열 방식 설명
가열 방식은 용광로의 핵심이며, 처리 시간, 온도 균일성 및 구성 요소의 최종 특성에 직접적인 영향을 미칩니다. 두 가지 주요 접근 방식은 서로 다른 작동 요구 사항을 충족합니다.
저항 가열: 핵심적인 방식
저항 가열은 가장 일반적인 방식으로, 전류 흐름에 저항하는 재료를 통해 전기를 통과시켜 열을 발생시키는 단순한 원리에 의존합니다. 이 열은 용광로 챔버 전체로 복사됩니다.
발열체에 사용되는 특정 재료는 중요한 결정입니다.
흑연 발열체
흑연은 초고온을 달성하기 위한 최고의 선택이며, 종종 2000°C를 초과하고 최대 2400°C까지 올라갑니다. 뛰어난 열 안정성은 고급 세라믹 및 기타 내화 재료의 소결에 이상적입니다.
몰리브덴 와이어 발열체
몰리브덴(종종 몰리브덴 와이어 형태)은 중간 범위 온도 응용 분야, 일반적으로 최대 1600°C에 사용됩니다. 주된 장점은 탄소를 유발할 수 있는 흑연에 비해 더 깨끗한 가열 환경을 제공한다는 것입니다.
유도 가열: 직접적이고 신속한 방식
유도 가열은 완전히 다른 원리로 작동합니다. 유도 코일을 사용하여 작업물 주변에 강력한 교류 전자기장을 생성합니다.
이 장은 전도성 재료 내부에 직접 전류(와전류)를 유도하여 내부에서 외부로 빠르게 가열되도록 합니다. 이는 기술 사양에서 종종 중주파 가열이라고 불립니다.
여기서 핵심적인 장점은 속도와 효율성입니다. 에너지가 전체 용광로 챔버를 먼저 가열하는 대신 부품으로 직접 전달되기 때문입니다.
운영 요구 사항에 맞는 방식 선택
올바른 가열 시스템을 선택하려면 세 가지 주요 요소인 목표 온도, 처리되는 재료 및 공정 제어의 필요성 사이의 균형을 맞춰야 합니다.
필요한 소결 온도
가장 중요한 요소는 필요한 최대 온도입니다. 이는 즉시 선택의 폭을 좁힐 것입니다.
- 초고온(>1800°C): 2000-2400°C 범위의 온도가 필요한 공정에는 흑연 저항 가열이 사실상 유일한 선택입니다.
- 중고온(최대 1600°C): 몰리브덴 저항 가열은 다양한 재료에 대해 깨끗하고 안정적인 환경을 제공합니다.
- 가변 및 신속 가열: 유도 가열은 속도가 중요한 경우 탁월하지만, 온도 상한은 코일 및 작업물 설계에 따라 달라집니다.
재료 특성 및 오염
용광로 분위기와 발열체는 재료와 상호 작용할 수 있습니다.
흑연 발열체는 용광로 분위기에 탄소를 유입시킬 수 있으며, 이는 특정 합금에는 바람직하지 않을 수 있지만 다른 재료(예: 탄화물)에는 유익할 수 있습니다.
유도 가열은 전도성 부품만 가열하므로 용광로 단열재에서 가스 방출을 최소화하고, 작업물 자체가 전도성인 경우 더 깨끗한 공정을 제공합니다.
가열 균일성 및 제어
균일한 온도를 달성하는 것은 일관된 밀도화와 내부 응력 방지에 중요합니다.
최적화된 발열체 분포와 견고한 단열재(종종 흑연 펠트로 제작됨)를 갖춘 저항 용광로는 넓은 부피에 걸쳐 탁월한 온도 균일성을 제공하도록 설계되었습니다.
유도 가열은 매우 국부적이고 정밀한 제어를 제공하므로 특정 형상에 이상적이지만, 신중한 코일 설계 없이는 크거나 복잡한 형상의 부품 전체에 걸쳐 균일성을 달성하는 데 어려움이 있을 수 있습니다.
장단점 이해하기
각 방식에는 장기적인 작동 및 유지보수를 위해 고려해야 할 내재된 한계가 있습니다.
저항 가열: 수명 및 취성
발열체는 소모품입니다. 흑연 및 몰리브덴 발열체는 모두 유한한 수명을 가지며 시간이 지남에 따라 취약해지므로 주기적인 교체가 필요합니다. 이는 운영 비용 및 유지보수 일정에 반영되어야 합니다.
유도 가열: 복잡성 및 특수성
유도 가열의 속도에 대한 주된 단점은 복잡성입니다. 효율적이고 균일한 가열을 보장하기 위해 유도 코일은 종종 특정 부품 형상에 맞게 설계 및 조정되어야 합니다. 이로 인해 저항 용광로에 비해 다양한 부품을 처리하는 데 유연성이 떨어집니다.
탄소 오염의 위험
흑연 저항 발열체를 사용할 때는 항상 탄소 함유 환경을 고려해야 합니다. 이는 산소에 민감한 재료를 처리하거나 탄소 흡수가 최종 특성에 해로울 수 있는 합금의 경우 치명적인 실패 지점입니다.
목표에 맞는 올바른 선택
귀하의 응용 분야의 주요 동인이 최상의 가열 기술을 결정할 것입니다.
- 세라믹 또는 내화 금속에 대한 초고온(>2000°C) 도달이 주요 초점이라면: 흑연 저항 가열이 필수적이고 가장 효과적인 선택입니다.
- 전도성 부품의 신속하고 목표 지향적인 가열과 높은 공정 제어가 주요 초점이라면: 유도 가열은 탁월한 속도와 에너지 효율성을 제공합니다.
- 최대 ~1600°C까지 금속 및 합금에 대한 깨끗하고 균일한 공정이 주요 초점이라면: 몰리브덴 저항 가열은 성능과 순수성 사이에서 탁월한 균형을 제공합니다.
궁극적으로 올바른 가열 방식을 선택하는 것은 재료의 요구 사항과 기술의 성능, 비용 및 유연성을 비교하는 엔지니어링 결정입니다.

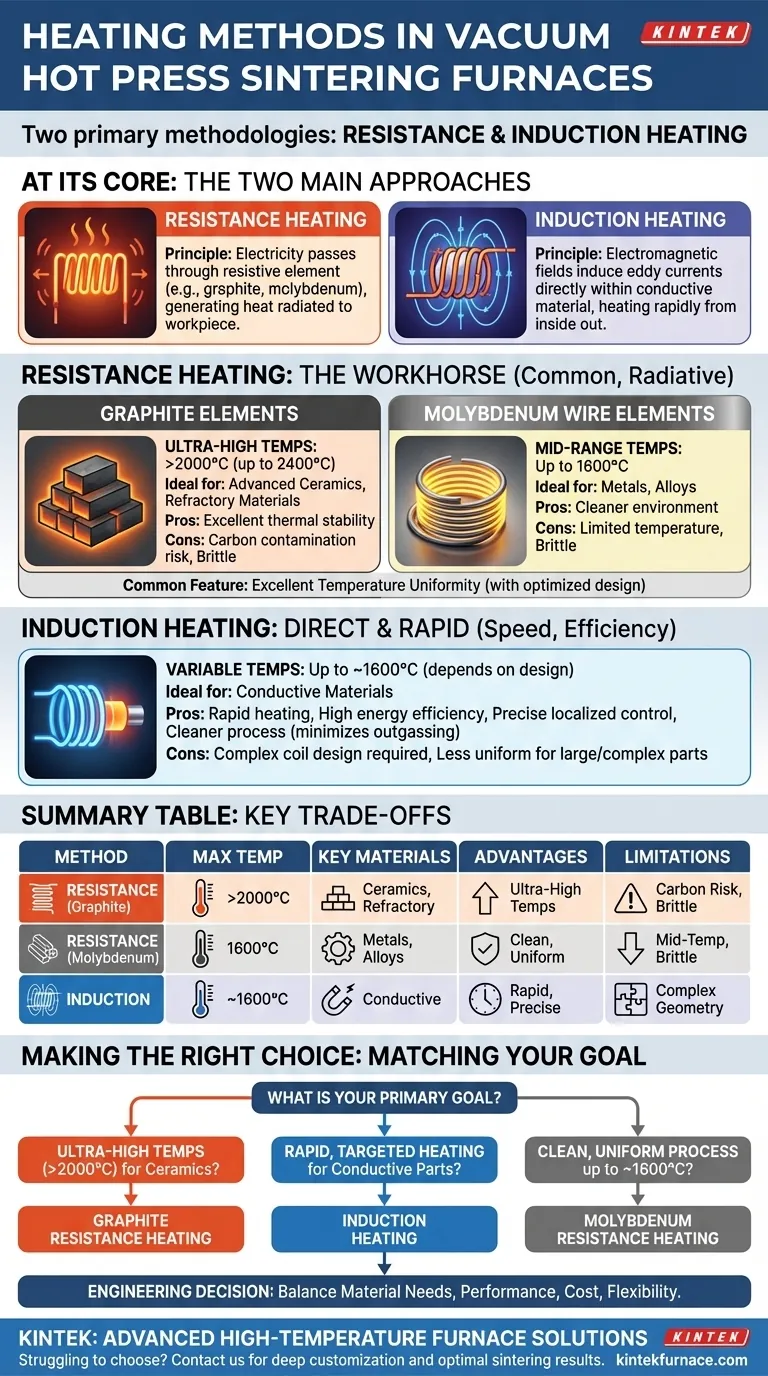

요약표:
| 가열 방식 | 최대 온도 | 주요 재료 | 주요 장점 | 주요 한계 |
|---|---|---|---|---|
| 저항 (흑연) | 최대 2400°C | 고급 세라믹, 내화 재료 | 초고온, 탁월한 열 안정성 | 탄소 오염 위험, 취약한 발열체 |
| 저항 (몰리브덴) | 최대 1600°C | 금속, 합금 | 깨끗한 환경, 우수한 온도 균일성 | 중간 온도 범위로 제한됨, 취약한 발열체 |
| 유도 | 가변, 최대 ~1600°C | 전도성 재료 | 신속 가열, 고효율, 정밀 제어 | 특정 부품 형상 필요, 큰 부품에 대한 균일성 부족 |
