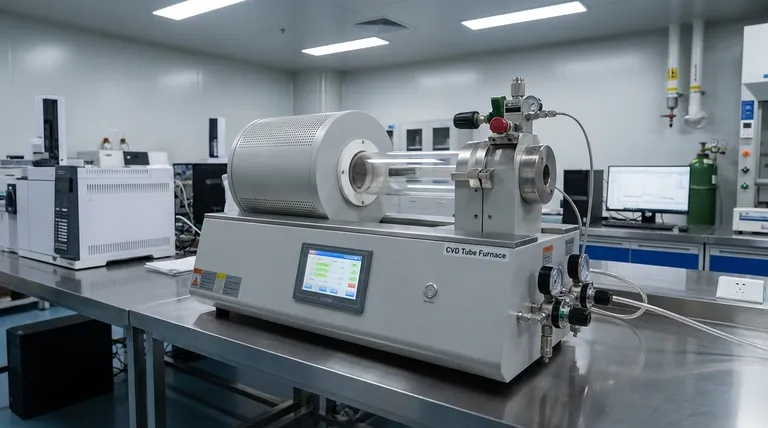

화학 기상 증착(CVD) 용광로는 증기상 화학 반응을 통해 고순도 고체 물질을 생산하는 데 사용되는 특수 장비입니다.CVD 퍼니스의 주요 유형은 작동 압력, 에너지원, 전구체 재료가 다르며, 각각 특정 애플리케이션에 고유한 이점을 제공합니다.이러한 시스템은 반도체 제조, 광전자공학 및 첨단 소재 합성에 매우 중요합니다.
핵심 사항을 설명합니다:
-
대기압 CVD(APCVD)
- 표준 대기압(760 토르)에서 작동합니다.
- 장비 비용이 낮은 단순한 설계
- 저압 시스템에 비해 더 빠른 증착 속도
- 잠재적인 단점으로는 코팅의 균일도가 떨어지고 불순물 혼입이 높다는 점입니다.
- 극도의 순도가 중요하지 않은 기본 코팅 애플리케이션에 일반적으로 사용됨
-
저압 CVD(LPCVD)
- 낮은 압력(0.1-10 Torr)에서 작동합니다.
- 우수한 필름 균일성 및 스텝 커버리지 제공
- 필름 화학량 론을 더 잘 제어할 수 있습니다.
- 보다 정교한 진공 시스템 필요
- 유전체 및 다결정 실리콘 증착을 위해 반도체 제조에 널리 사용됨
-
플라즈마 강화 CVD(PECVD)
- 플라즈마를 활용하여 저온 처리(200-400°C) 가능
- 온도에 민감한 기판에 증착 가능
- 이온 폭격 효과를 통해 독특한 필름 특성 생성 가능
- RF 또는 마이크로파 전원 공급 장치 필요
- 첨단 반도체 장치 및 디스플레이 기술에 필수
-
금속-유기 CVD(MOCVD)
- 화합물 반도체 성장을 위한 금속-유기 전구체 사용
- 합금 조성 및 도핑을 정밀하게 제어할 수 있습니다.
- LED 및 레이저 다이오드와 같은 광전자 장치에 필수적임
- 특수 전구체 전달 시스템 필요
- 발열성 물질 취급 시 엄격한 안전 프로토콜이 요구됨
-
특수 CVD 변형
- 원자층 증착(ALD):초박막, 컨포멀 코팅
- 핫 와이어 CVD:특정 재료를 위한 대체 에너지원
- 연소 CVD:개방 분위기 증착 기술
- 각 변형은 특정 재료 또는 애플리케이션 요구 사항을 해결합니다.
다음 중에서 선택할 수 있습니다. 화학 기상 증착 리액터 유형은 원하는 필름 특성, 기판의 한계, 생산 처리량 요구 사항, 사용 가능한 예산 등의 요인에 따라 달라집니다.최신 시스템은 여러 기술의 장점을 결합하기 위해 하이브리드 접근 방식을 통합하는 경우가 많습니다.
요약 표:
CVD 용광로 유형 | 주요 특징 | 일반적인 애플리케이션 |
---|---|---|
대기압(APCVD) | 760 토르에서 작동, 간단한 설계, 더 빠른 증착 | 극도의 순도가 중요하지 않은 기본 코팅 |
저압(LPCVD) | 감소된 압력(0.1-10 Torr), 우수한 필름 균일성, 더 나은 화학량 론법 | 반도체 유전체 및 다결정 실리콘 증착 |
플라즈마 강화(PECVD) | 저온 처리(200-400°C), 플라즈마 지원, 고유한 필름 특성 | 첨단 반도체 장치, 디스플레이 기술 |
금속-유기(MOCVD) | 금속-유기 전구체 사용, 정밀한 합금/도핑 제어 | 광전자(LED, 레이저 다이오드) |
특수 변형 | ALD(초박막), 핫 와이어 CVD, 연소 CVD | 틈새 재료/응용 분야 요구 사항 |
