본질적으로, 압력에 따른 진공로의 분류는 처리 환경의 순도를 정의합니다. 진공로는 이 측정 기준에 따라 두 가지 주요 범주로 나뉩니다. 고진공로는 10⁻³에서 10⁻⁶ torr 사이에서 작동하며, 초고진공(UHV)로는 10⁻⁶에서 10⁻⁹ torr의 압력에서 작동합니다. 이 구분은 로가 처리할 수 있는 재료 및 공정 유형에 직접적인 영향을 미치므로 매우 중요합니다.
진공 분류의 문제는 단순히 압력 범위에 관한 것이 아닙니다. 오염을 제어하는 것에 관한 것입니다. 고진공과 초고진공 사이를 선택하는 것은 원하는 재료 특성을 달성하기 위해 반응성 대기 가스를 얼마나 완전히 제거해야 하는지에 대한 결정입니다.
압력 수준이 중요한 사양인 이유
진공의 주된 목적은 제어된 비활성 환경을 만드는 것입니다. 열처리, 브레이징 및 소결에 사용되는 고온에서 재료는 산소 및 질소와 같은 대기 가스와 매우 반응성이 높아집니다. 진공 수준은 이 환경이 얼마나 "깨끗한지"를 결정합니다.
진공의 역할: 단순한 빈 공간 그 이상
진공은 대기압보다 훨씬 낮은 가스 압력을 가진 공간입니다. 공기를 제거함으로써 재료 표면에서 산화와 같은 원치 않는 화학 반응을 일으킬 수 있는 분자를 제거합니다.
더 낮은 압력 수치는 더 적은 잔류 가스 분자를 의미하며, 따라서 공정을 위한 더 순수한 환경을 의미합니다.
고진공로 (10⁻³ ~ 10⁻⁶ torr)
이것은 수많은 산업 응용 분야를 위한 핵심 작동 범위입니다. 대부분의 공구강, 스테인리스강 및 티타늄 합금의 진공 브레이징, 소결 및 밝은 열처리 공정에 충분히 깨끗한 환경을 제공합니다.
이러한 수준의 진공은 상당한 산화를 방지하고 많은 일반 재료에 대해 깨끗하고 강한 결합 및 원하는 야금 특성을 보장하기에 충분합니다.
초고진공(UHV)로 (10⁻⁶ ~ 10⁻⁹ torr)
UHV 범위는 가장 민감한 응용 분야를 위해 예약된 극도로 순수한 환경을 나타냅니다. 이러한 로는 반응성이 높은 금속을 처리하거나 원자 수준에서 표면 청결도가 가장 중요한 과학 연구에 사용됩니다.
UHV 달성에는 더 발전된 펌핑 시스템, 특수 구조 재료 및 더 긴 펌프 다운 시간이 필요합니다. 이는 첨단 재료 과학, 반도체 부품 및 특정 고순도 합금 개발에 필수적입니다.
압력 외: 다중 요소 결정
압력은 주요 분류 기준이지만, 올바른 로를 선택하는 것은 여러 상호 연결된 사양을 전체적으로 살펴보는 것을 포함합니다. 필요한 압력 범위는 종종 이러한 다른 요인에 의해 결정됩니다.
온도 범위: 두 번째 주요 축
로도 최대 작동 온도에 따라 분류되며, 이는 사용된 발열체 및 단열재에 의해 결정됩니다.
- 저온 (~1000°C 이하): 종종 니켈-크롬 발열체를 사용합니다.
- 중온 (~1600°C 이하): 일반적으로 몰리브덴 또는 탄화규소 발열체를 사용합니다.
- 고온 (~2800°C 이하): 흑연 또는 텅스텐 발열체가 필요합니다.
공정(예: 세라믹 소결 대 알루미늄 부품 브레이징)에 필요한 온도는 로 선택 범위를 좁히는 주요 요인입니다.
공정 응용 및 퀜칭 방법
다른 응용 분야는 다른 로 설계를 요구합니다. 예를 들어, 진공 브레이징로는 구성 요소 접합에 최적화되어 있는 반면, 가스 퀜칭로는 특정 경도를 달성하기 위해 고압의 불활성 가스로 부품을 급속 냉각하도록 설계되었습니다.
기타 특수 유형으로는 특정 강철을 위한 오일 퀜칭로와 열과 압력을 동시에 가하여 분말을 소결하기 위한 진공 열간 프레스로가 있습니다.
상충 관계 이해
진공 수준을 선택하는 것은 기술적 요구 사항과 실제 제약 조건 간의 균형입니다. 진공 요구 사항을 과도하게 지정하면 불필요한 비용과 공정 비효율성이 발생할 수 있습니다.
비용 대 순도
더 낮은 압력을 달성하는 것은 기하급수적으로 더 비쌉니다. UHV 시스템은 다단계 펌핑 시스템(예: 터보 분자 펌프 및 이온 펌프), 우수한 씰 및 보다 엄격한 제조를 필요로 하며, 이 모든 것이 비용을 크게 증가시킵니다.
사이클 시간 및 처리량
UHV 수준으로 펌프 다운하는 것은 고진공 상태에 도달하는 것보다 훨씬 더 많은 시간이 걸립니다. 산업 생산의 경우 사이클 시간이 길어지면 처리량이 감소합니다. 종종 가장 경제적인 선택은 절대적으로 가장 순수한 것이 아니라 공정에 "충분히 좋은" 진공 수준을 제공하는 로입니다.
재료 및 공정 제약
처리되는 재료도 달성 가능한 진공을 제한할 수 있습니다. 일부 재료는 고온에서 "가스 방출(outgas)"하여 갇힌 가스를 방출하고 깊은 진공을 달성하거나 유지하기 어렵게 만들 수 있습니다. 로 설계는 이를 고려해야 합니다.
목표에 맞는 올바른 선택하기
선택은 가능한 가장 낮은 압력을 추구하기보다는 재료 및 공정의 특정 요구 사항에 따라 안내되어야 합니다.
- 주요 초점이 표준 합금의 산업용 열처리 또는 브레이징인 경우: 고진공로(10⁻³ ~ 10⁻⁶ torr)가 거의 항상 가장 실용적이고 비용 효율적인 솔루션입니다.
- 주요 초점이 반응성이 높은 재료 처리 또는 고급 표면 과학 수행인 경우: 요구되는 순도를 달성하기 위해 초고진공(UHV) 시스템은 필수적입니다.
- 주요 초점이 고급 세라믹 또는 복합재 소결인 경우: 결정은 필요한 온도 범위에 의해 우선적으로 결정된 다음, 해당 특정 재료의 오염을 방지하기 위해 필요한 진공 수준에 의해 결정됩니다.
궁극적으로 올바른 진공로를 선택하는 것은 환경의 순도와 온도를 재료의 처리 요구 사항과 정확하게 일치시키는 것입니다.
요약표:
| 압력 범위 | 분류 | 주요 응용 분야 |
|---|---|---|
| 10⁻³ ~ 10⁻⁶ torr | 고진공 | 브레이징, 소결, 강철 및 티타늄 열처리 |
| 10⁻⁶ ~ 10⁻⁹ torr | 초고진공 (UHV) | 반응성 금속 처리, 반도체 연구 |
맞춤형 진공로 솔루션이 필요하십니까? KINTEK은 뛰어난 R&D와 사내 제조 능력을 활용하여 머플, 튜브, 회전식, 진공 및 대기 로, CVD/PECVD 시스템을 포함한 첨단 고온 로를 제공합니다. 당사의 심층적인 맞춤화 역량은 고유한 실험 요구 사항과의 정확한 일치를 보장합니다. 지금 문의하시고 실험실 효율성을 높이고 우수한 재료 처리 결과를 달성하십시오!

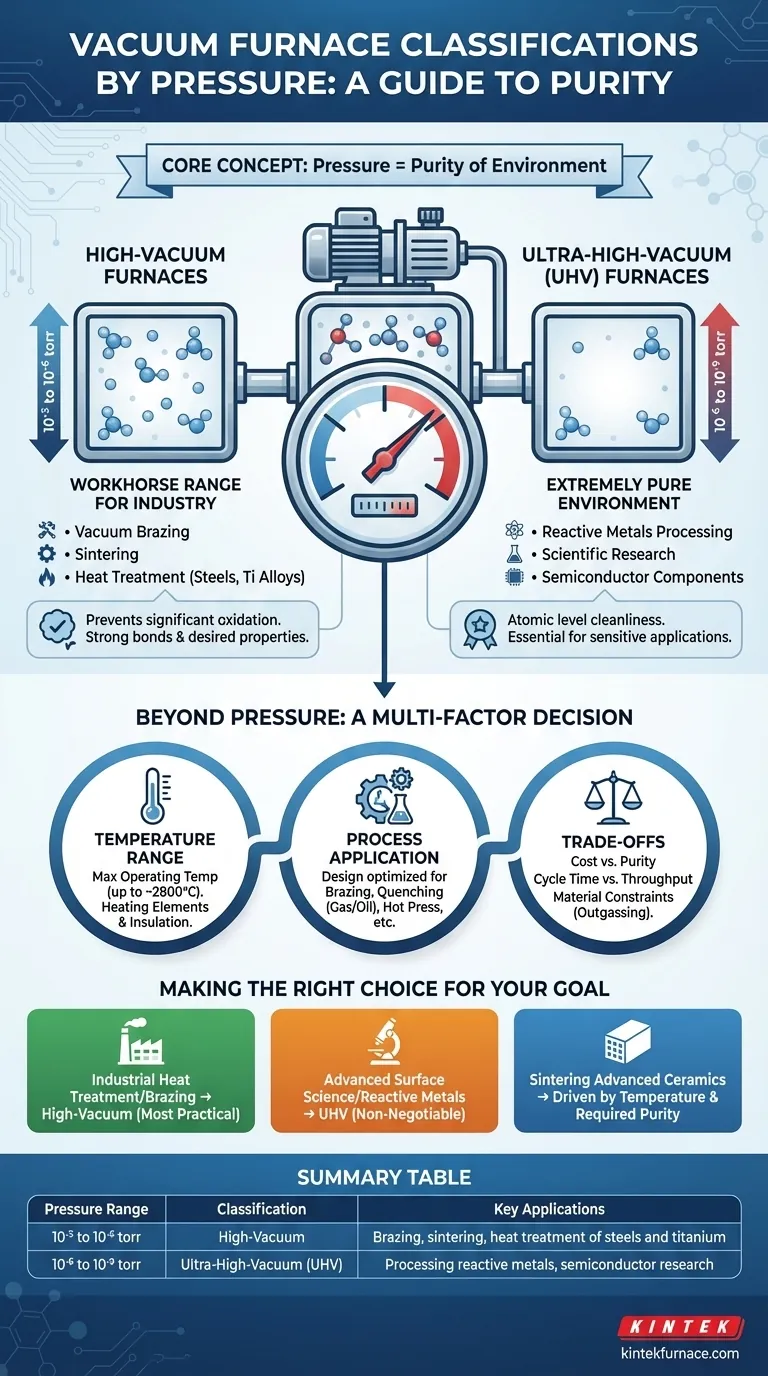

시각적 가이드
